15.11 PTO. REF. EJE DE PALPACION
(ciclo 417, DIN/ISO: G417)
Desarrollo del ciclo

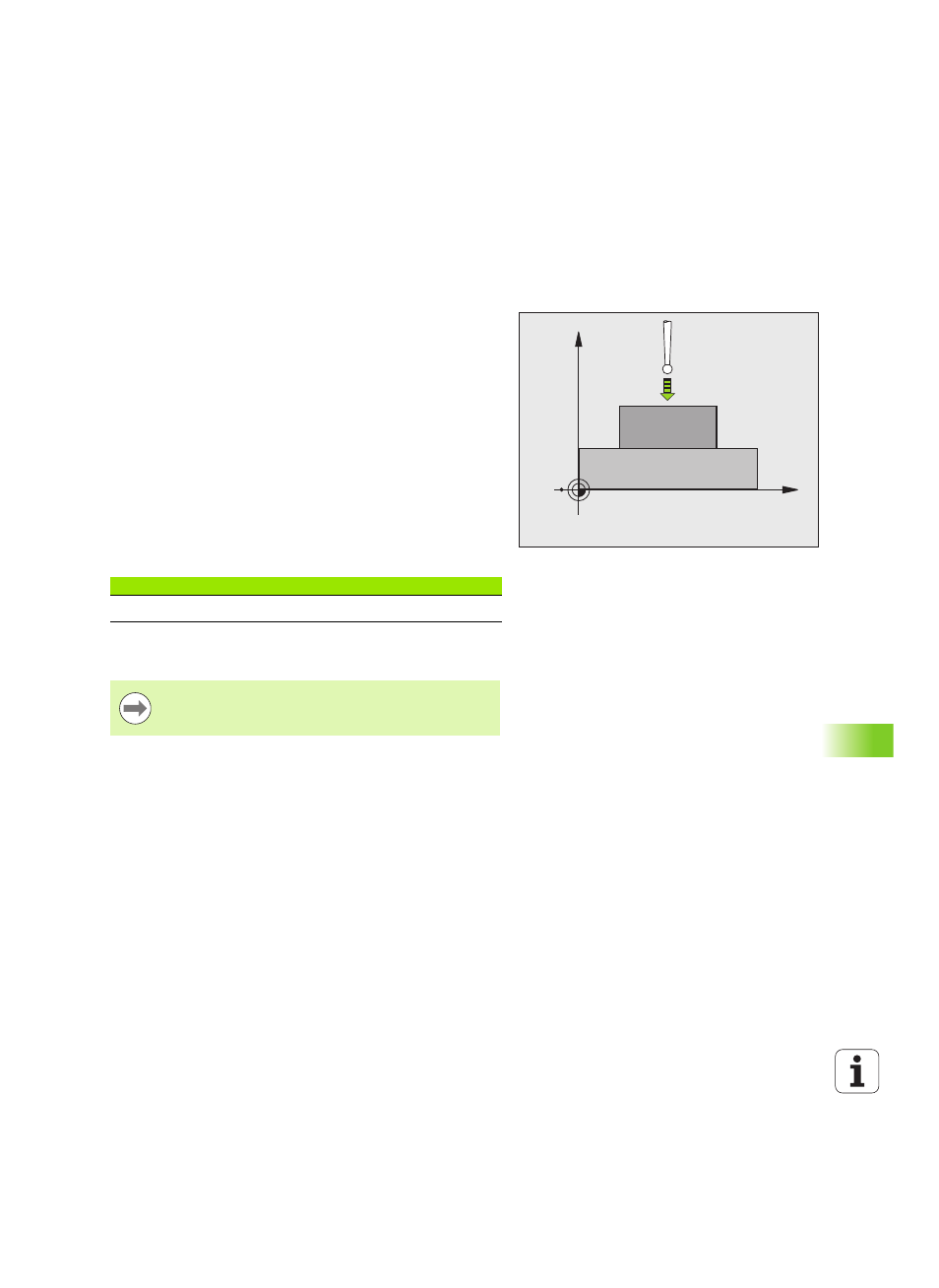

El ciclo de palpación 417 mide cualquier coordenada en el eje de
palpación y lo define como punto cero. Si se desea, el TNC también
puede escribir la coordenada medida en una tabla de puntos cero o de
preset.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 336 hacia el punto de palpación programado 1 .
Para ello, el TNC desplaza el palpador según la distancia de
seguridad en la dirección del eje de palpación positivo
2 A continuación, el palpador se desplaza en el eje de palpación hacia
la coordenada del punto de palpación introducida 1 y genera, tras
una sencilla palpación, la posición real
3 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 Ver “Guardar punto de
referencia calculado” en pág. 362 y memoriza el valor actual en los
parámetros Q ejecutados a continuación
¡Tener en cuenta durante la programación!
X
Z
Q260
Nº de parámetro Significado
Q160 Valor actual del punto medido
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Entonces el TNC fija el punto de referencia en dicho eje.
