4.11 Ejemplos de programación
Ejemplo: Roscado
Las coordenadas del taladro están memorizadas

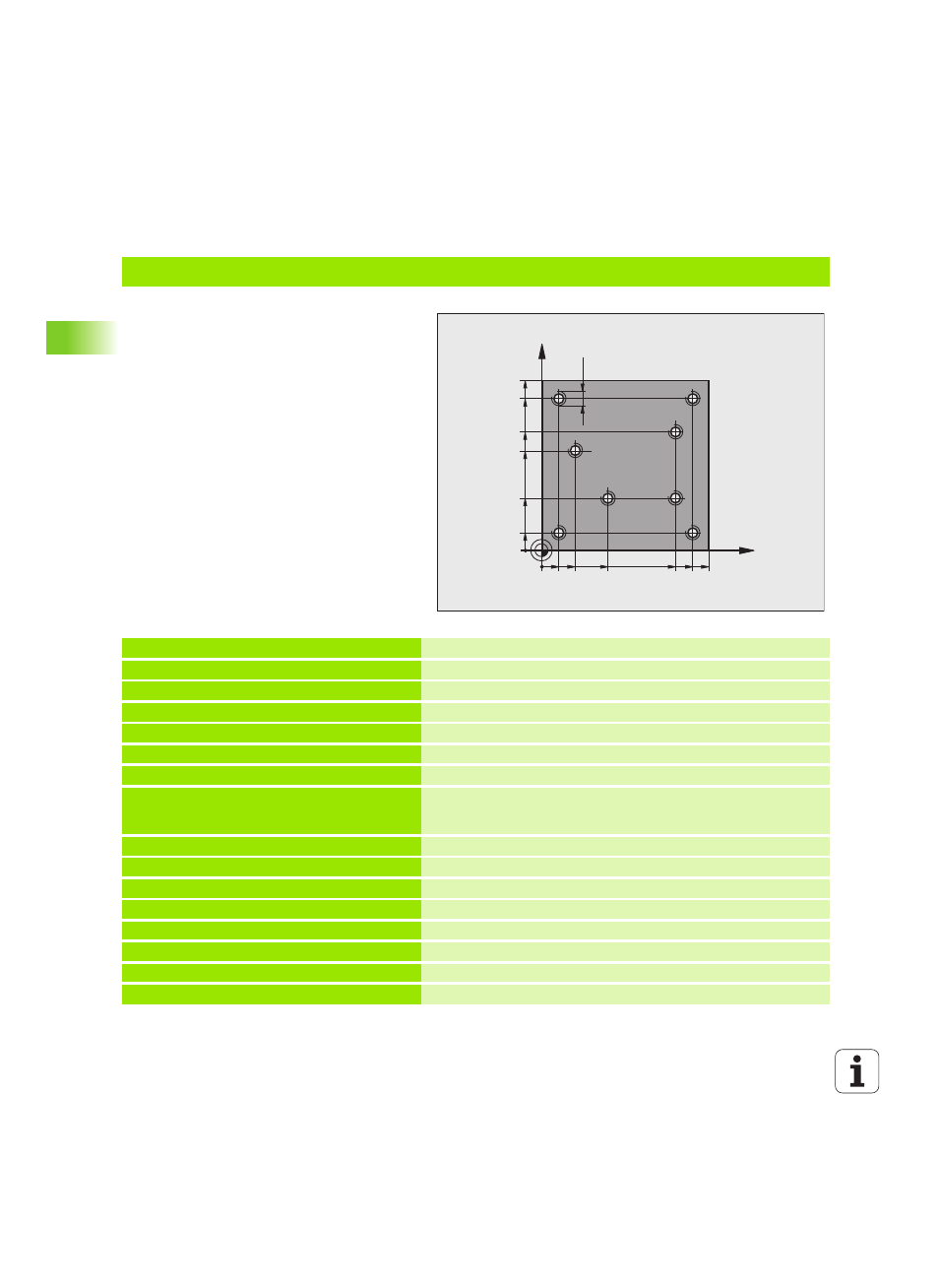

en la tabla de puntos TAB1.PNT y el TNC las
llama con CYCL CALL PAT.
El radio de la herramienta se seleccionan de tal
manera que se pueden ver todos los pasos de
trabajo en el test gráfico.
Desarrollo del programa
 Centrado
 Taladrado
 Roscado con macho
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL DEF 1 L+0 R+4
Definición de la hta. de centraje
4 TOOL DEF 2 L+0 2.4 Definición de la hta. Taladro
5 TOOL DEF 3 L+0 R+3
Definición de la herramienta Macho de roscar
6 TOOL CALL 1 Z S5000 Llamada a la hta. de centraje
7 L Z+10 R0 F5000
Desplazar la herramienta a la altura de seguridad (programar F con
valor), después de cada ciclo, el TNC se posiciona a la altura de
seguridad
8 SEL PATTERN “TAB1“
Determinar la tabla de puntos
9 CYCL DEF 200 TALADRADO Definición del ciclo Centraje
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-2 ;PROFUNDIDAD
Q206=150 ;PROFUNDIDAD DE PASO F
Q202=2 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE Introducir imprescindiblemente el 0. Actúa como tabla de puntos
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
