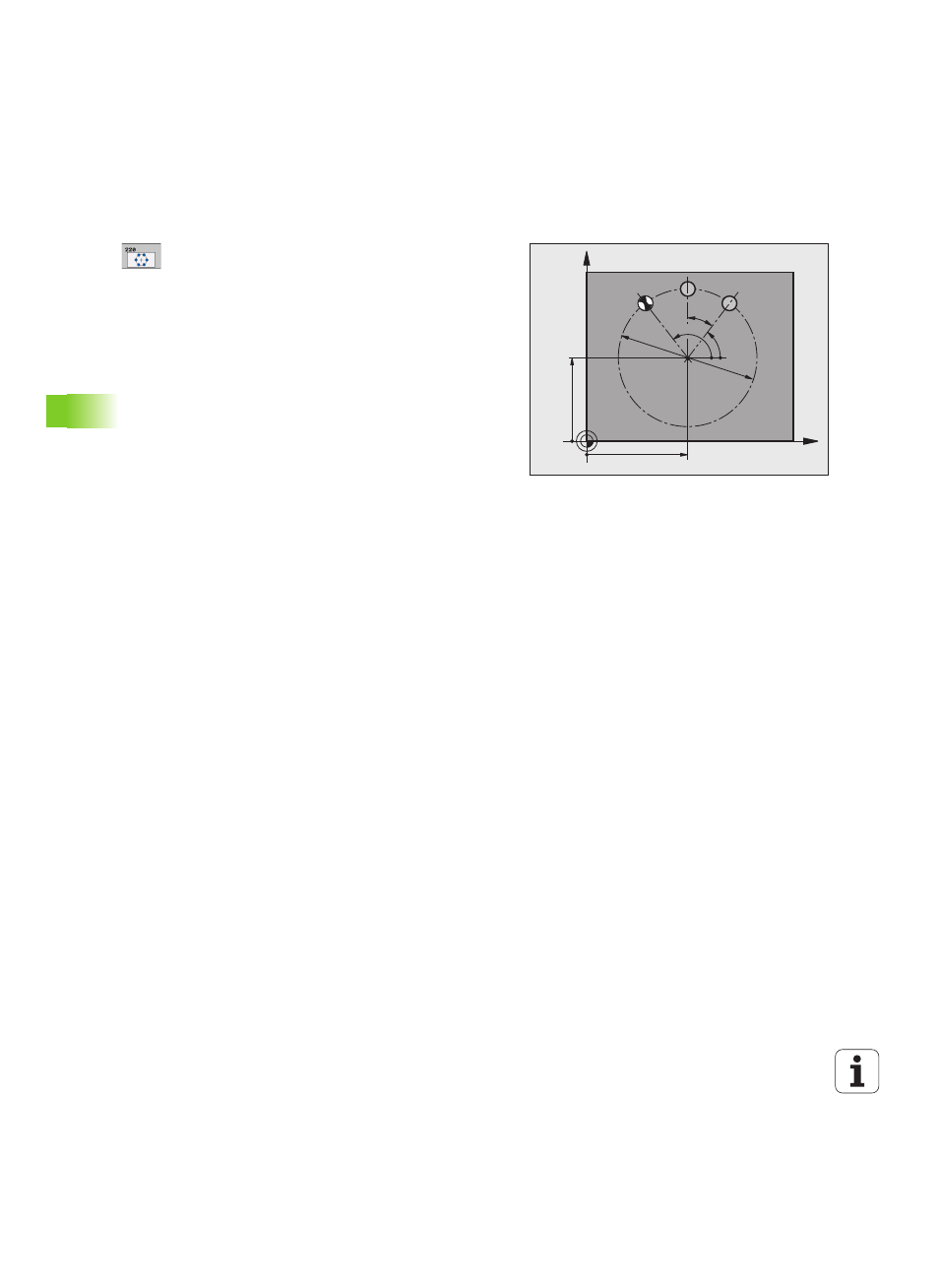

182 Ciclos de mecanizado: Definiciones de modelo
6.2
FIGURA
DE
PUNT
OS
SOBRE
UN
CÍR
C
UL
O (ciclo 220, DIN/ISO:
G220)
Parámetros de ciclo
 Centro 1er eje Q216 (valor absoluto): Centro del
círculo técnico en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999.9999
 Centro 2º eje Q217 (valor absoluto): Centro del
círculo técnico en el eje transversal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999.9999
 Diámetro del arco de círculo Q244: Introducir el
diámetro del arco de círculo. Campo de introducción
0 a 99999,9999
 Ángulo inicial
Q245 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el punto inicial
del primer mecanizado sobre el círculo técnico.
Campo de introducción -360,000 a 360,000
 Ángulo final
Q246 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el punto inicial
del último mecanizado sobre el círculo técnico (no
sirve para círculos completos); introducir el ángulo
final diferente al ángulo inicial; si el ángulo final es
mayor al ángulo inicial, la dirección del mecanizado es
en sentido antihorario, de lo contrario el mecanizado
es en sentido horario. Campo de introducción
-360,000 a 360,000
 Incremento angular Q247 (valor incremental): Ángulo
entre dos puntos a mecanizar sobre el cálculo teórico;
cuando el incremento angular es igual a cero, el TNC
calcula el incremento angular en relación al Ángulo
inicial, Ángulo final y número de mecanizados; si se ha
programado un incremento angular incremento
angular, el TNC no tiene en cuenta el Ángulo final; el
signo del incremento angular determina la dirección
del mecanizado (- = sentido horario) Campo de
introducción -360,000 a 360,000
 Número de mecanizados Q241: Número de
mecanizados sobre el círculo técnico. Campo de
introducción 1 a 99999
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
