7.10 TRAZADO DEL CONTORNO
(ciclo 25, DIN/ISO: G125)

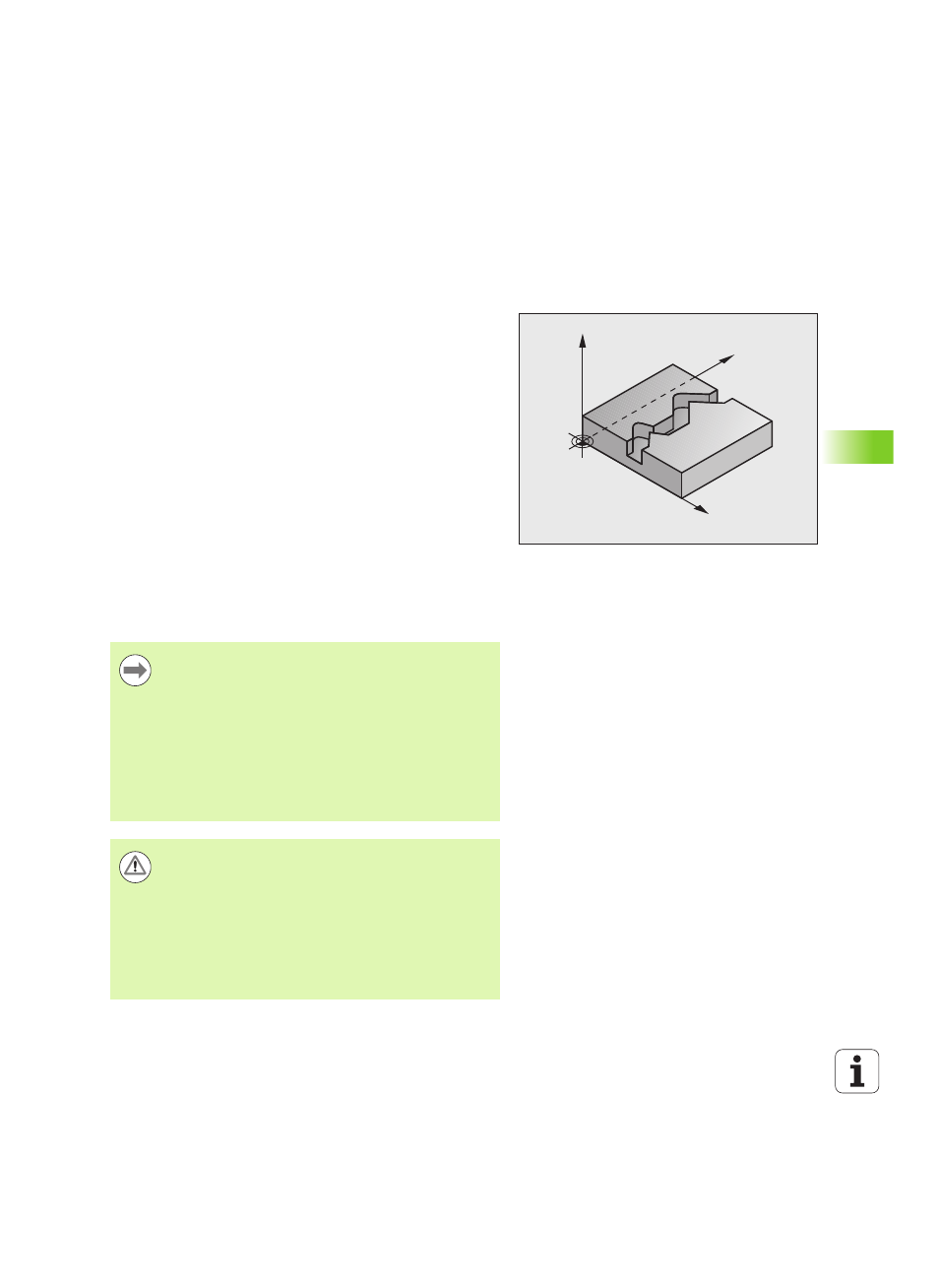

Desarrollo del ciclo
Con este ciclo y el ciclo 14 CONTORNO se pueden mecanizar contornos
abiertos y cerrados.
El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables ventajas en
comparación con el mecanizado de un contorno con frases de
posicionamiento:
 El TNC supervisa el mecanizado para realizar entradas sin rebabas y
evitar daños en el contorno. Comprobar el contorno con el test del
gráfico
 Cuando el radio de la hta. es demasiado grande, se tendrá que volver
a mecanizar, si es preciso, el contorno en las esquinas interiores
 El mecanizado se ejecuta en una sola pasada de forma sincronizada
o a contramarcha. El tipo de fresado elegido se mantiene incluso
cuando se realiza el espejo de los contornos
 Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
 Se pueden introducir diversas medidas, para realizar el desbaste y el
acabado con varios pasos de mecanizado
¡Tener en cuenta durante la programación!
Y
X
Z
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Utilizando el ciclo 25 TRAZADO DEL CONTORNO, en el ciclo 14
CONTORNO
sólo puede definir un subprograma de contorno.
La memoria de un ciclo SL es limitada. En un ciclo SL se
pueden programar un máximo de 4090 elementos de
contorno.
El TNC no requiere el ciclo 20 DATOS DE CONTORNO en
combinación con el ciclo 25.
¡Atención: Peligro de colisión!
Para evitar posibles colisiones:
 No programar cotas incrementales directamente
después del ciclo 25, ya que se refieren a la posición de
la hta. al final del ciclo.
 En todos los ejes principales aproximar la hta. a las
posiciones definidas (absolutas), ya que la posición de la
herramienta al final del ciclo no coincide con la posición
al comienzo del ciclo.
