360 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.1
Nociones
básicas
15.1 Nociones básicas
Resumen
El TNC dispone de doce ciclos, con los que se puede calcular
automáticamente puntos de referencia y procesarlos como sigue:
 Fijar el valor calculado como valor de visualización
 Escribir el valor calculado en la tabla de presets
 Introducir el valor calculado en una tabla de puntos cero

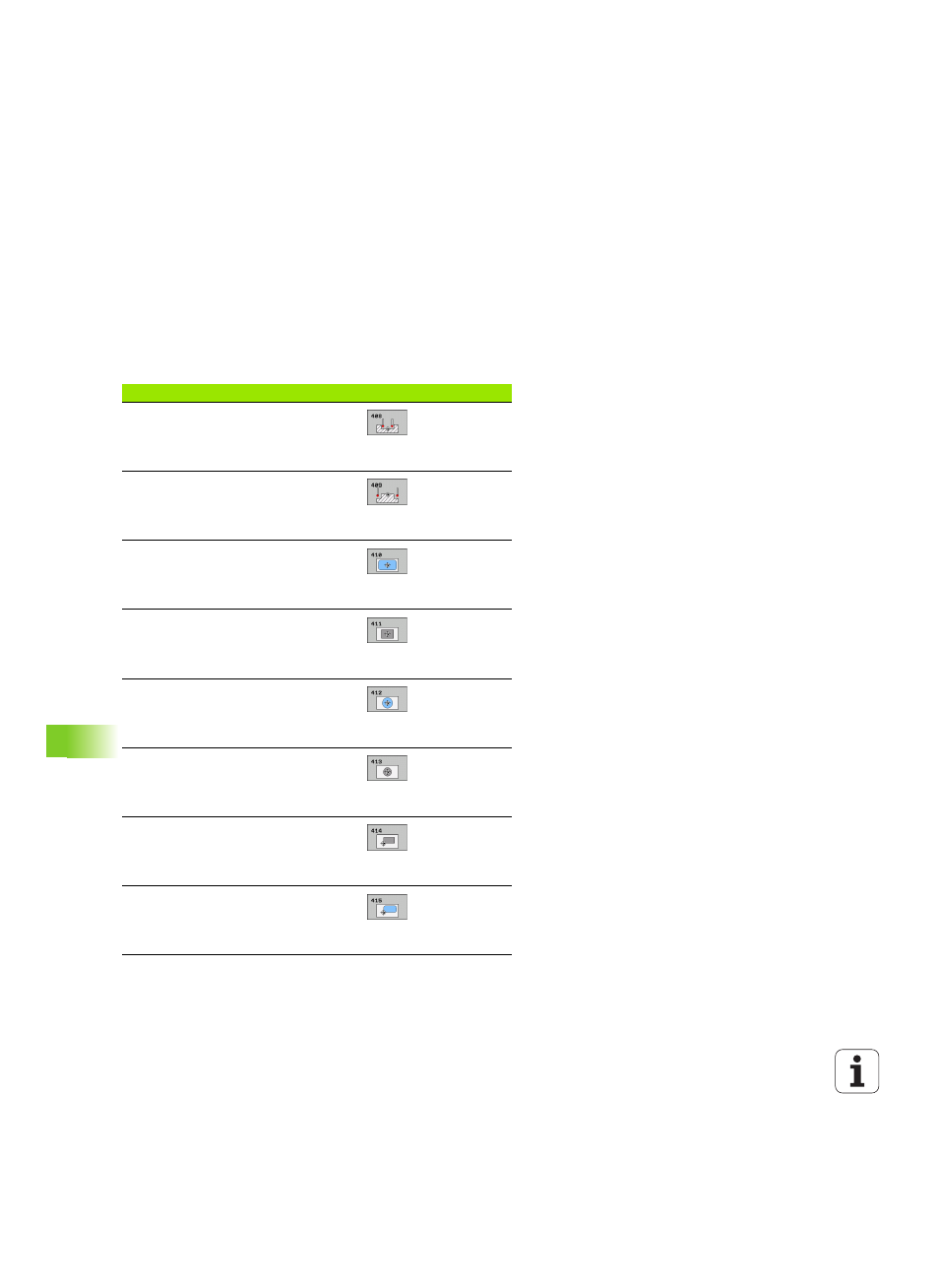

Ciclo Softkey Página
408 PTO. REF CENTRO RANURA Medir
interiormente la anchura de una ranura,
fijar el centro de la ranura como punto de
referencia
Página 363
409 PTO. REF CENTRO ALMA Medir
exteriormente la anchura de una isla, fijar
el centro de la isla como punto de
referencia
Página 367
410 PTO. REF. CAJERA INTERIOR
Longitud y anchura de la cajera interior,
fijar el centro de la cajera como punto de
referencia
Página 370
411 PTO. REF. CAJERA EXTERIOR
Longitud y anchura de la cajera exterior,
fijar el centro de la cajera como punto de
referencia
Página 374
412 PTO. REF. CIRCULO INTERIOR
Medir cuatro puntos cualquiera del
interior del círculo, fijar el centro del
círculo como punto de referencia
Página 378
413 PTO. REF. CIRCULO EXTERIOR
Medir cuatro puntos cualquiera del
exterior del círculo, fijar el centro del
círculo como punto de referencia
Página 382
414 PTO. REF. ESQUINA EXTERIOR
Medir dos rectas exteriormente, fijar el
punto de intersección de las rectas
como punto de referencia
Página 386
415 PTO. REF. ESQUINA INTERIOR
Medir dos rectas interiormente, fijar el
punto de intersección de las rectas
como punto de referencia
Página 391
