HEIDENHAIN iTNC 530 (34049x-08) Cycle programming - Manual (Página 400)

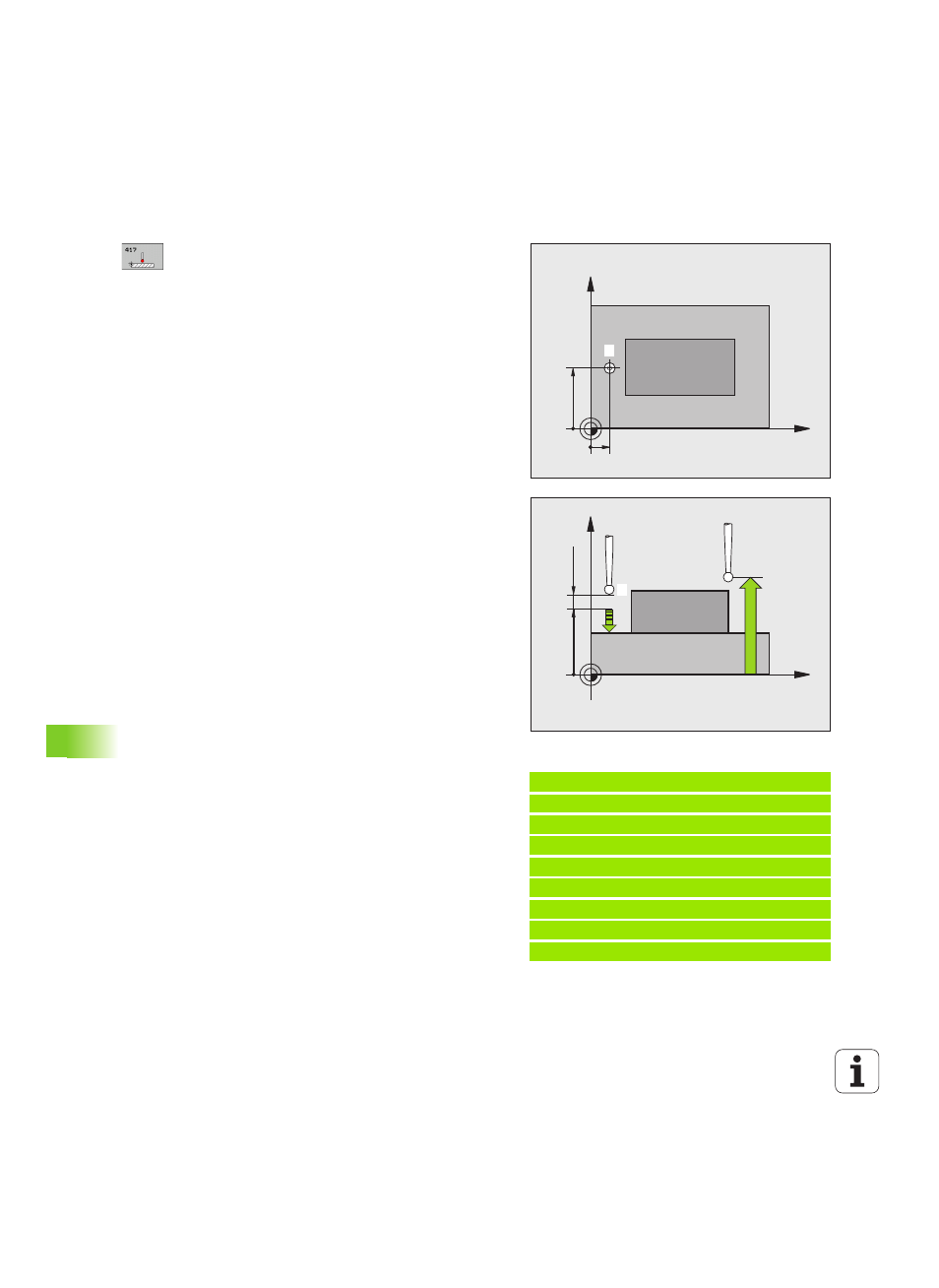

400 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.1
1
PT
O
. REF
. EJE
DE
PA
LP
A
C
ION
(ciclo
41
7,
DIN/ISO:
G41
7) Parámetros de ciclo
 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 hasta 99999,9999
 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 hasta 99999,9999
 1er punto de medición 3º eje Q294 (valor absoluto):
Coordenada del punto de palpación en el eje de
palpación. Campo de introducción -99999,9999 a
99999.9999
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
 Número del punto cero en la tabla Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar la coordenada. En la
introducción de Q305=0, el TNC fija la visualización
automática de tal manera que el nuevo punto de
referencia se encuentra en la superficie palpada.
Campo de introducción 0 hasta 2999
 Nuevo punto de referencia eje de palpación Q333
(valor absoluto): coordenada en el eje de palpación,
sobre la cual el TNC debe fijar el punto de referencia.
Ajuste básico = 0. Campo de entrada -99999,9999 a
99999,9999
 Transmisión del valor de medición (0,1)
Q303:
Determinar si el punto de referencia calculado debe
guardarse en la tabla de cero-piezas o en la tabla de
presets:
-1 : ¡No utilizar! Quedará registrado por el TNC, si se
leen programas antiguosVer “Guardar punto de
referencia calculado” en pág. 362
0 : Escribir el punto de referencia calculado en la tabla
de cero-piezas activa. El sistema de referencia es el
sistema de coordenadas de la pieza activa
1 : Escribir el punto de referencia calculado en la tabla
de presets. El sistema de referencia es el sistema de
coordenadas de la máquina (sistema REF).
Ejemplo: Bloques NC
5 TCH PROBE 417 PTOREF EJE TS
Q263=+25 ;1ER PUNTO 1ER EJE
Q264=+25 ;1ER PUNTO 2º EJE
Q294=+25 ;1ER PUNTO 3ER EJE
Q320=0 ;DISTANCIA DE SEGURIDAD
Q260=+50 ;ALTURA SEGURIDAD
Q305=0 ;Nº EN TABLA
Q333=+0 ;PUNTO REFERENCIA
Q303=+1 ;ENTREGA VALOR MEDICIÓN
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
