12.6 GRABADO (ciclo 225, DIN/ISO:
G225)
12.6 GRABADO (ciclo 225,
DIN/ISO: G225)
Desarrollo del ciclo

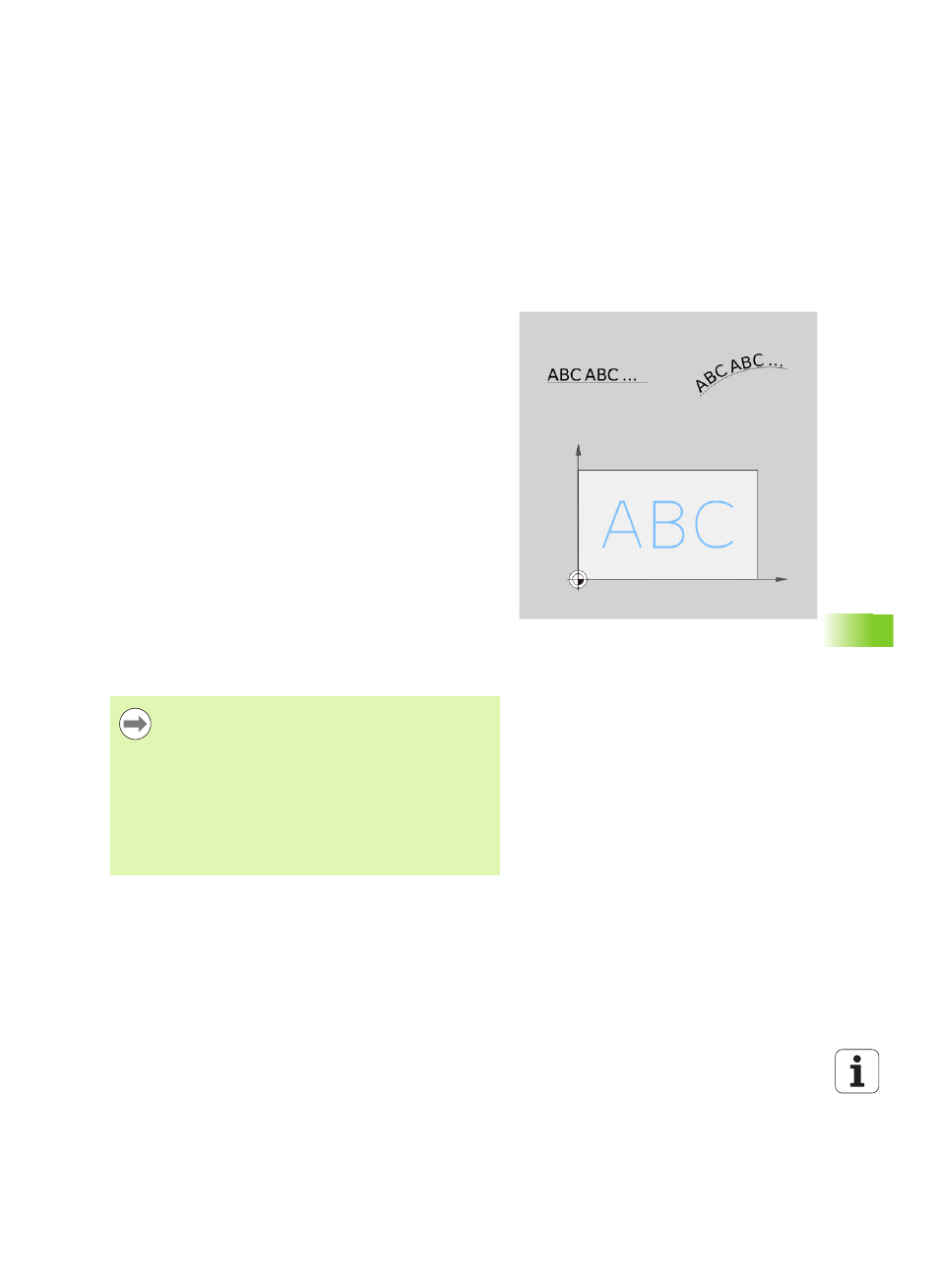

Con este ciclo se pueden grabar textos en una superficie plana de la
pieza. Los textos se pueden grabar en línea recta o a lo largo de un arco
de círculo.
1
El TNC posiciona la herramienta en el plano de mecanizado en el
punto inicial del primer carácter.
2 La herramienta profundiza perpendicularmente a la base de
grabado y fresa el carácter. El TNC realiza los movomientos de
elevación entre los caracteres a la distancia de seguridad. Al final
del carácter, la herramienta se encuentra en distancia de seguridad
por encima de la superficie.
3 Este proceso se repite para todos los caracteres a grabar
4 Finalmente, el TNC posiciona la herramienta en la
segunda distancia de seguridad.
¡Tener en cuenta durante la programación!
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado.
Si el texto se graba en un recta (Q516=0), entonces la
posición de la herramienta en el momento de la llamada de
ciclo determina el punto inicial del primer carácter.
Si el texto se graba en un círculo (Q516=1), entonces la
posición de la herramienta en el momento de la llamada de
ciclo determina el punto central del círculo.
El texto de grabado, también se puede entregar mediante
variable String (QS).
