HEIDENHAIN iTNC 530 109
3.1
1
Ejemplos
de
pr
ogr
amación

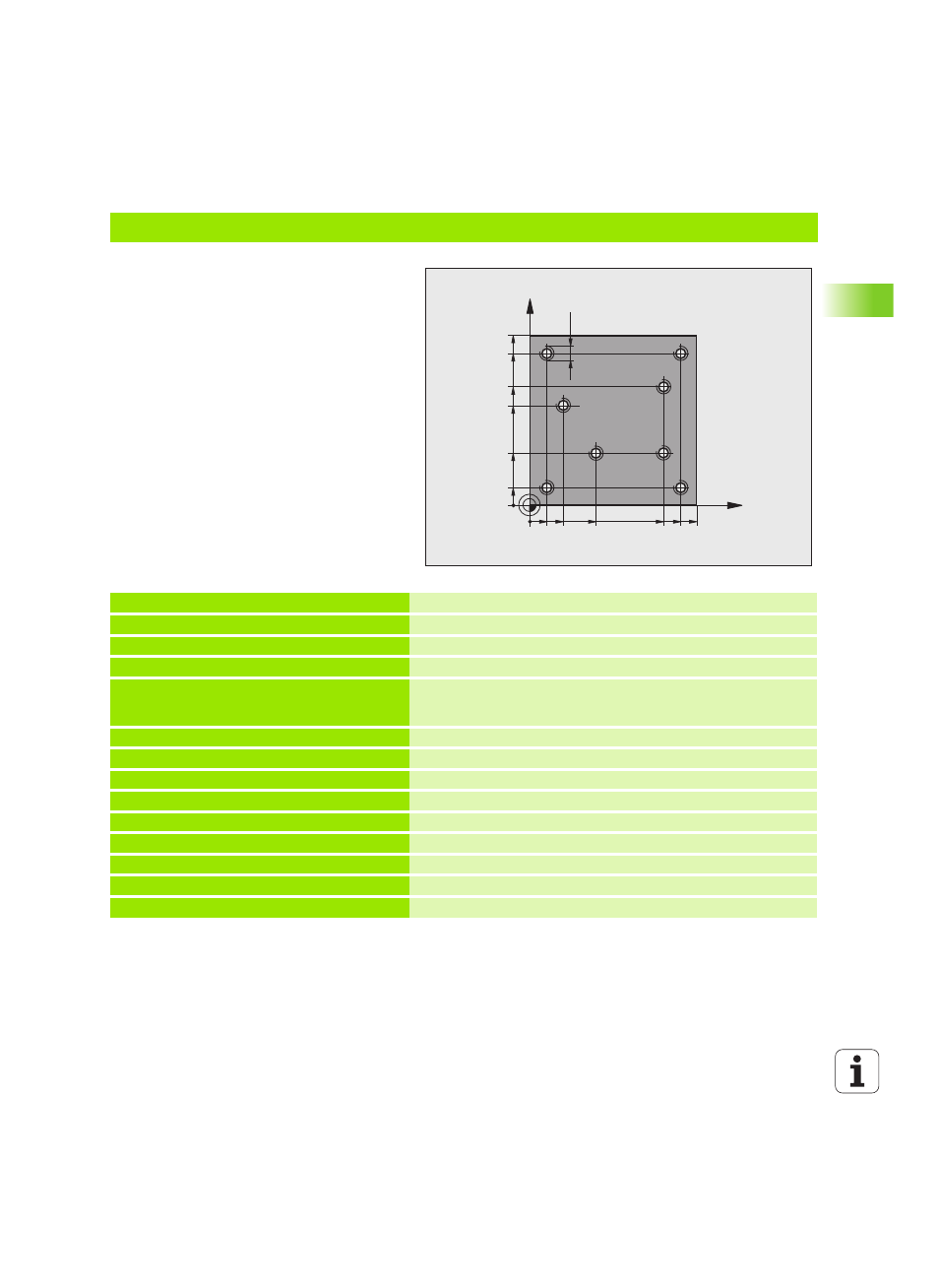

Ejemplo: Utilizar ciclos de taladrado junto con PATTERN DEF
Las coordenadas del taladro están memorizadas
en la definición de modelo PATTERN DEF POS y el
TNC las llama con CYCL CALL PAT.
El radio de la herramienta se seleccionan de tal
manera que se pueden ver todos los pasos de
trabajo en el test gráfico.
Desarrollo del programa
 Centraje (radio de herramienta 4)
 Taladrar (radio de herramienta 2,4)
 Roscar (radio de herramienta 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000 Llamada de herramienta de centraje (radio 4)
4 L Z+10 R0 F5000 Desplazar la herramienta a la altura de seguridad (programar F con
valor), después de cada ciclo, el TNC se posiciona a la altura de
seguridad
5 PATTERN DEF Definir todas las posiciones de taladro en el modelo de puntos
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
