HEIDENHAIN iTNC 530 451
16.12 MEDIR CÍR
C
UL
O DE T
A
LADR
OS (ciclo 430, DIN/ISO:
G430)
16.12 MEDIR CÍRCULO DE TALADROS
(ciclo 430, DIN/ISO: G430)
Desarrollo del ciclo

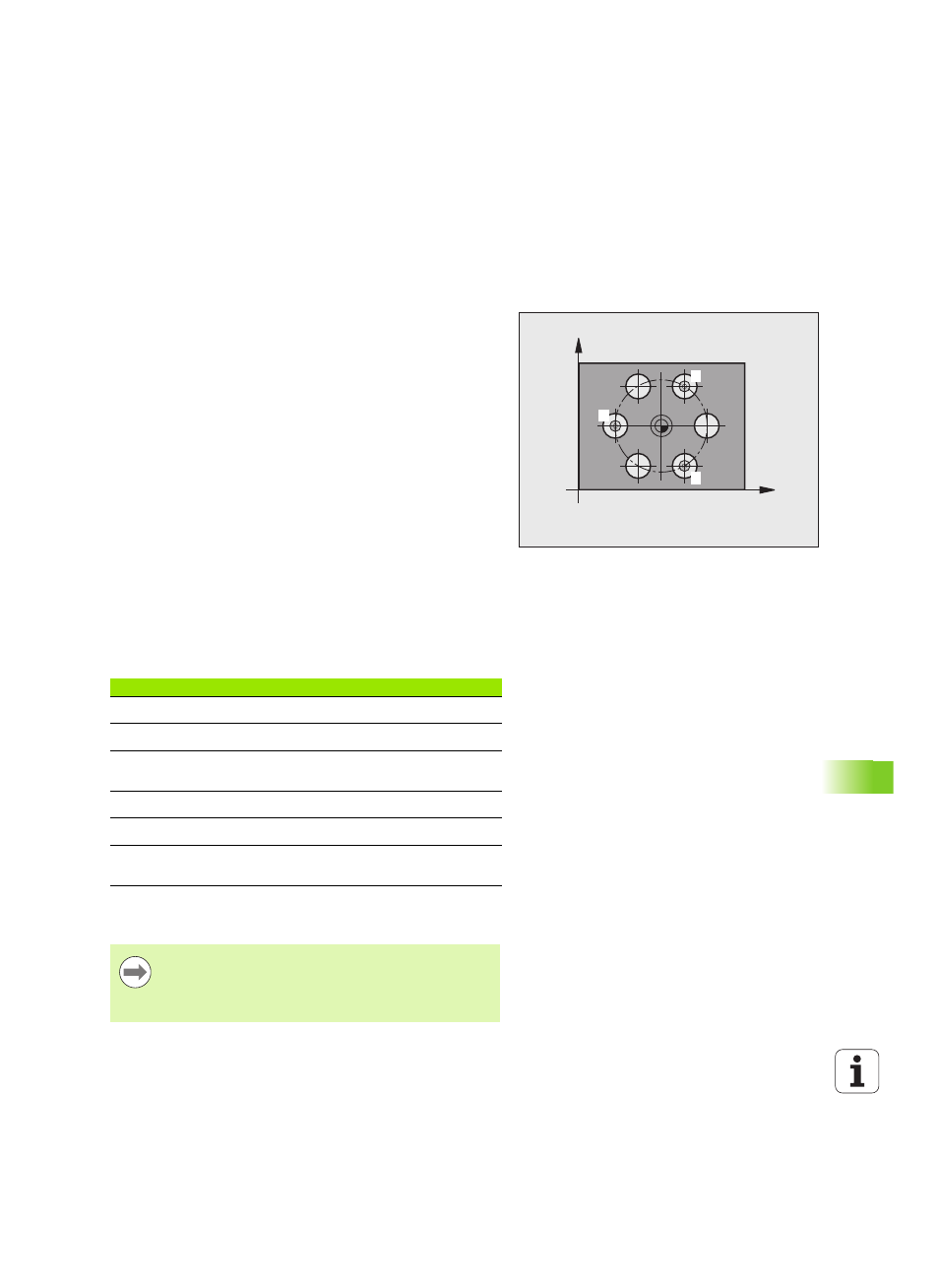

Con el ciclo de palpación 430 se calcula el punto central y el diámetro
de un círculo de taladros mediante la medición de tres taladros. Si se
han definido los valores de tolerancia correspondientes en el ciclo, el
TNC realiza una comparación del valor nominal y el real y memoriza la
diferencia en los parámetros del sistema.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 336 hasta el centro del primer taladro
introducido 1 .
2 Finalmente el palpador se desplaza a la altura de medida
introducida y registra mediante cuatro palpaciones el primer centro
del taladro
3 Después el palpador retrocede a la altura segura y posiciona sobre
el centro programado del segundo taladro 2
4 El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el segundo centro del taladro
5 Después el palpador retrocede a la altura segura y se posiciona
sobre el centro programado del tercer taladro 3
6 El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el tercer centro del taladro
7 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
¡Tener en cuenta durante la programación!
X
Y
1
2
3
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q153 Valor real del diámetro del círculo de
taladros
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje auxiliar
Q163 Desviación del diámetro del círculo de
taladros
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
El ciclo 430 sólo efectúa la supervisión de rotura, no la
corrección automática de herramientas.
