4.6 FRESADO DE ROSCA (ciclo 262,
DIN/ISO: G262)

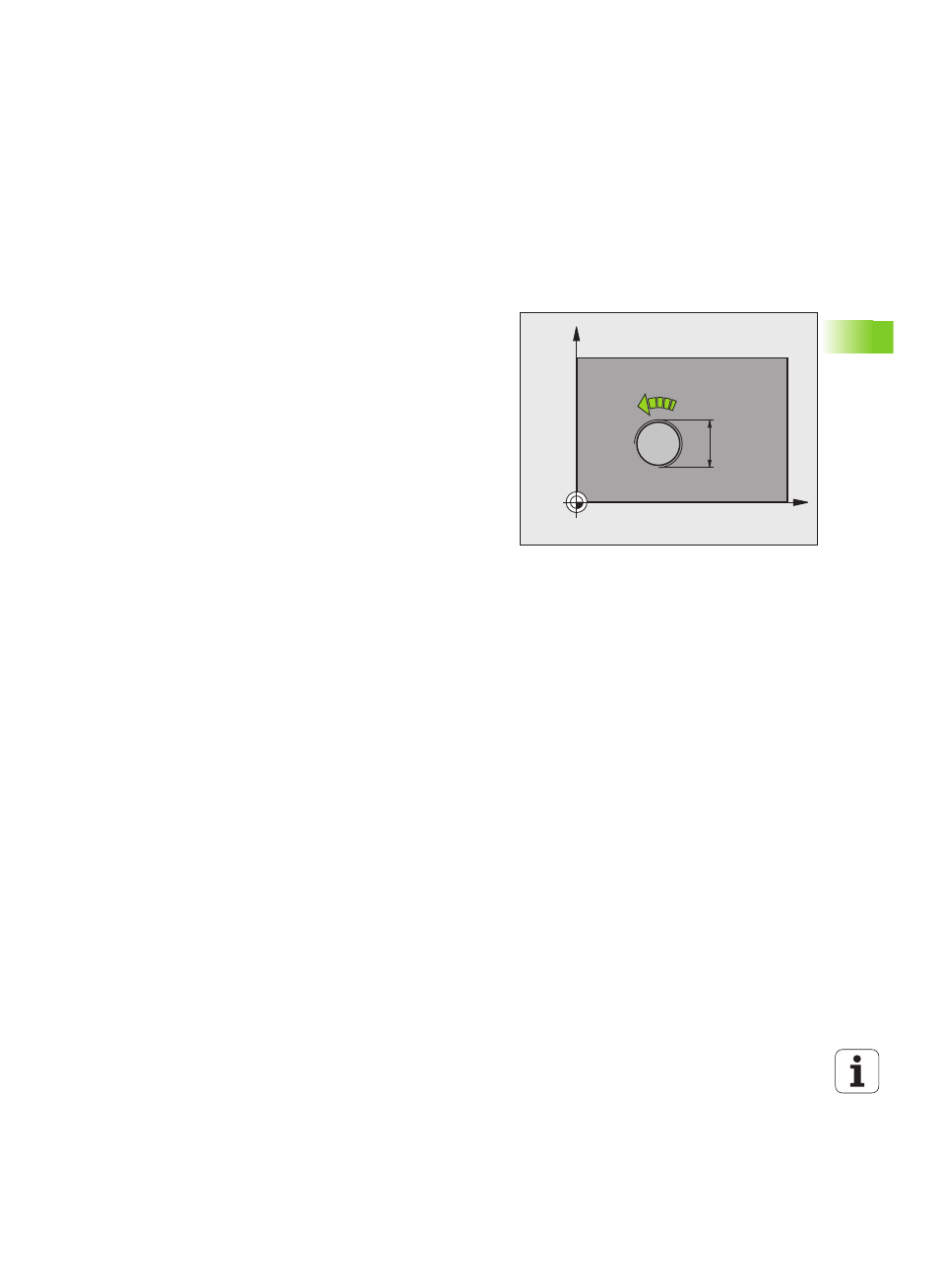

Desarrollo del ciclo
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX
a la distancia de seguridad sobre la superficie de la pieza
2 La hta. se desplaza con el avance programado en el
posicionamiento previo sobre el plano de partida. Éste se obtiene
del signo del paso de roscado, del tipo de fresado y del número de
pasos para repasar
3 A continuación la herramienta se desplaza tangencialmente con un
movimiento helicoidal al diámetro nominal de la rosca. Para ello,
antes del movimiento de aproximación helicoidal se realiza un
movimiento de compensación del eje de la herramienta, para
poder comenzar con la trayectoria del roscado sobre el plano inicial
programado
4 Dependiendo del parámetro para el nº de roscas la hta. fresa la
rosca en un movimiento helicoidal, en varios o en uno contínuo
5 A continuación la herramienta sale tangencialmente desde el
contorno hasta el punto de partida del plano de mecanizado
6 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridad o - si se ha programado - a la 2ª distancia de
seguridad
X
Y
Q207
Q335
