140 Ciclos de mecanizado: Roscado / Fresado de rosca
4.1
0 FRESADO DE R
O
SCA EXTER
IOR (ciclo 267
, DIN/ISO:
G267)

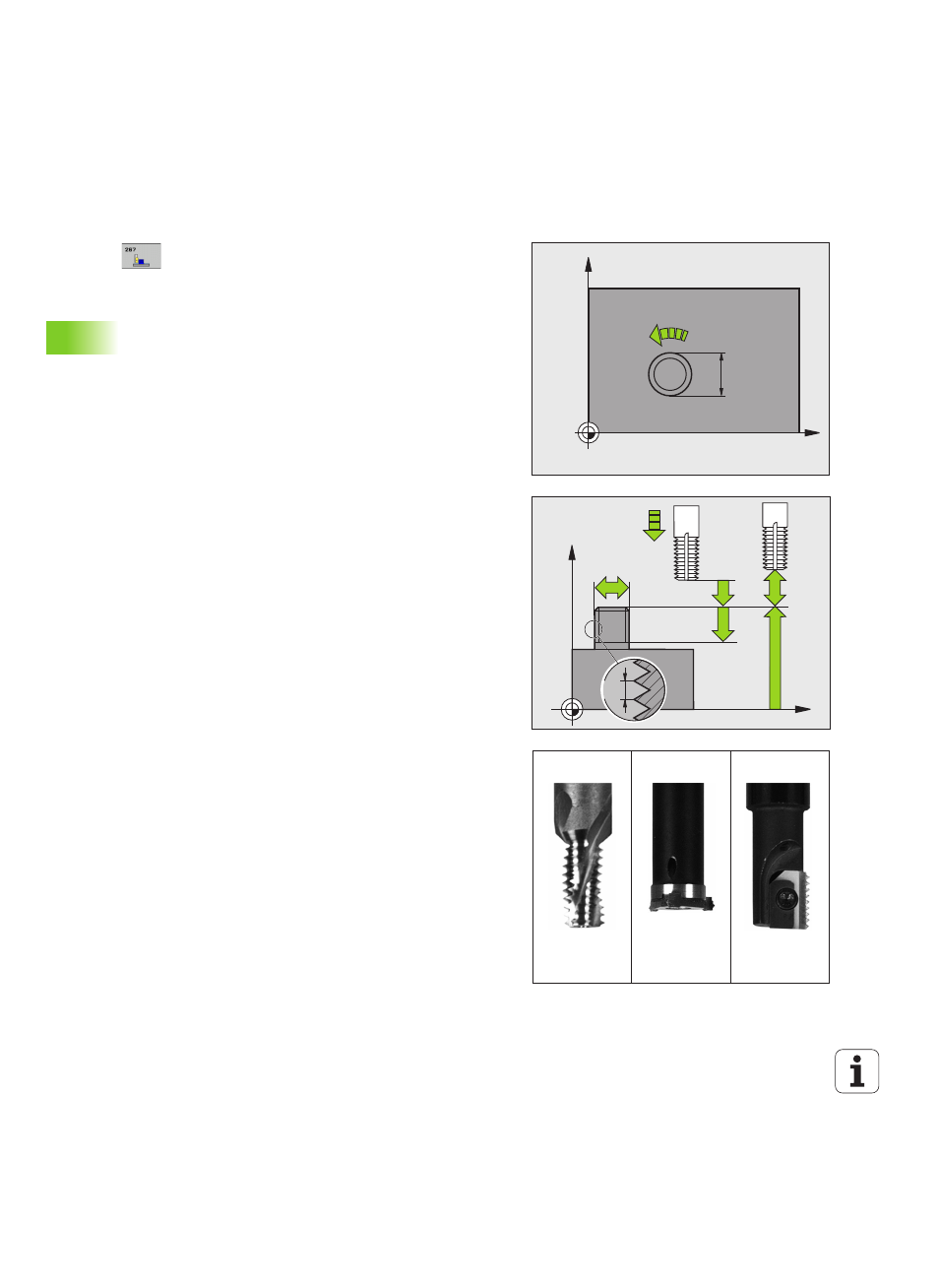

Parámetros de ciclo
 Diámetro nominal Q335: Diámetro nominal de rosca
Campo de introducción 0 hasta 99999,9999
 Paso de rosca
Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+ = rosca a derechas
- = rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado
 Roscas por paso Q355: número de roscas en los que
se deplaza la herramienta:
0 = una hélice a la base de la rosca
1 = hélice continua en toda la longitud de la rosca
>1 = varias trayectorias helicoidales con
desplazamientos de ida y vuelta, entre los cuales el
TNC desplaza la herramienta a Q355 multiplicado por
el paso. Campo de introducción 0 a 99999
 Avance de preposicionamiento
Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO,
PREDEF
 Tipo de fresado Q351: Tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
Q355 = 1 Q355 > 1 Q355 = 0
