384 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.7
PT
O
. REF
. CIR
C
UL
O
EXTE
RIOR (ciclo 413, DIN/ISO:
G413)
 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 hasta 99999,9999
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
 Desplazamiento a la altura de seguridad
Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0 : Desplazar entre los puntos de medición a la altura
de medición
1 :Desplazar entre los puntos de medición a la altura
de seguridad
Alternativo PREDEF
 Número del punto cero en la tabla Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la isla. Introduciendo Q305=0, el TNC fija la
visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra ajustado en
el centro de la isla. Campo de introducción 0 hasta
2999
 Nuevo punto de referencia en el eje principal
Q331 (valor absoluto): coordenada en el eje principal
sobre la cual el TNC fija el centro de la isla calculado.
Ajuste básico = 0. Campo de entrada -99999,9999 a
99999,9999
 Nuevo punto de referencia en el eje auxiliar
Q332 (absoluto): coordenada en el eje auxiliar, sobre
la cual el TNC fija el centro calculado de la isla. Ajuste
básico = 0. Campo de entrada -99999,9999 a
99999,9999
 Transmisión del valor de medición (0,1)
Q303:
Determinar si el punto de referencia calculado debe
guardarse en la tabla de cero-piezas o en la tabla de
presets:
-1 : ¡No utilizar! Quedará registrado por el TNC, si se
leen programas antiguosVer “Guardar punto de
referencia calculado” en pág. 362
0 : Escribir el punto de referencia calculado en la tabla
de cero-piezas activa. El sistema de referencia es el
sistema de coordenadas de la pieza activa
1 : Escribir el punto de referencia calculado en la tabla
de presets. El sistema de referencia es el sistema de
coordenadas de la máquina (sistema REF).
X
Z

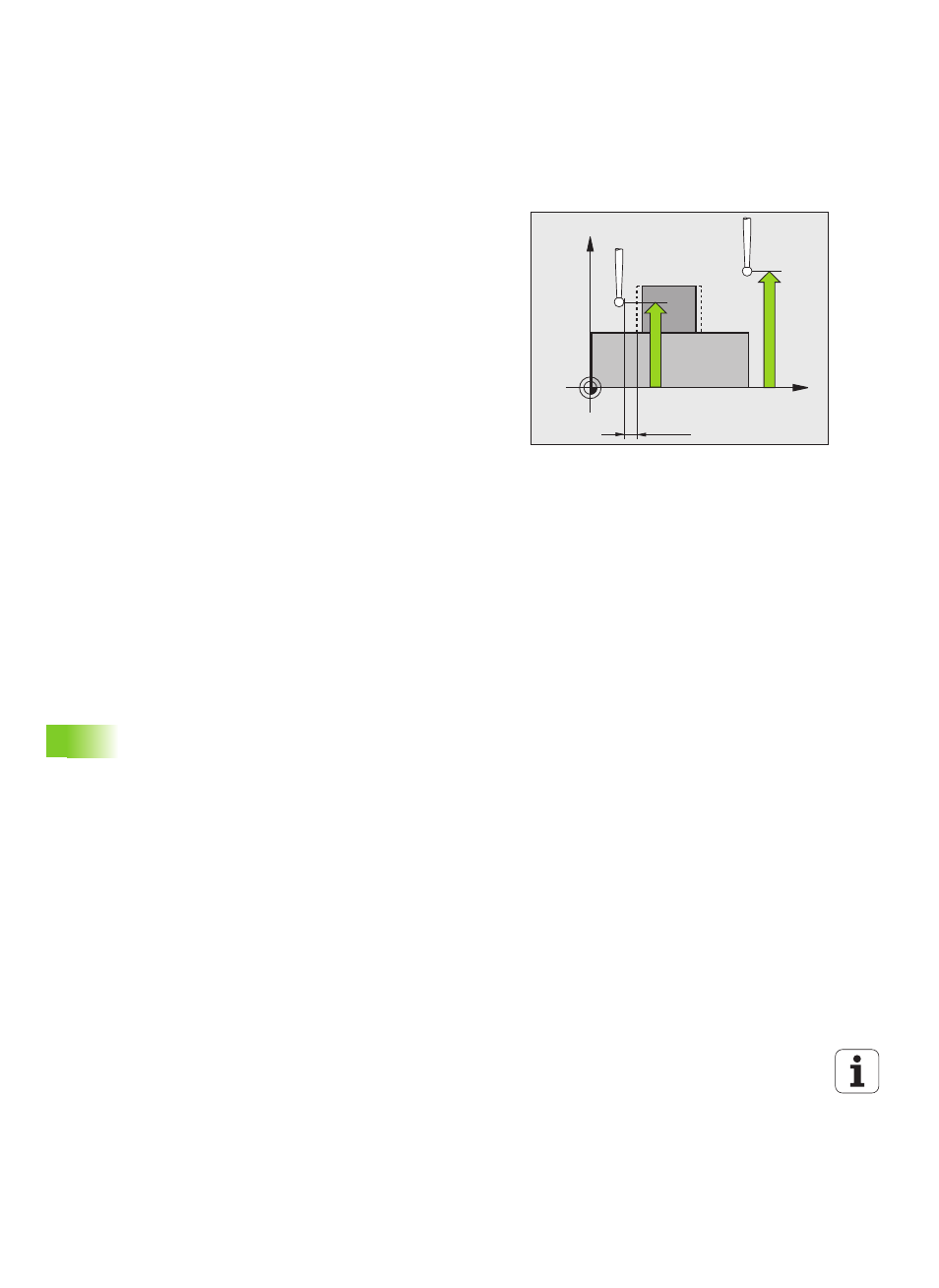

Q261
Q260
MP6140
+
Q320
