16.11 MEDIR COORDENADA
(ciclo 427, DIN/ISO: G427)

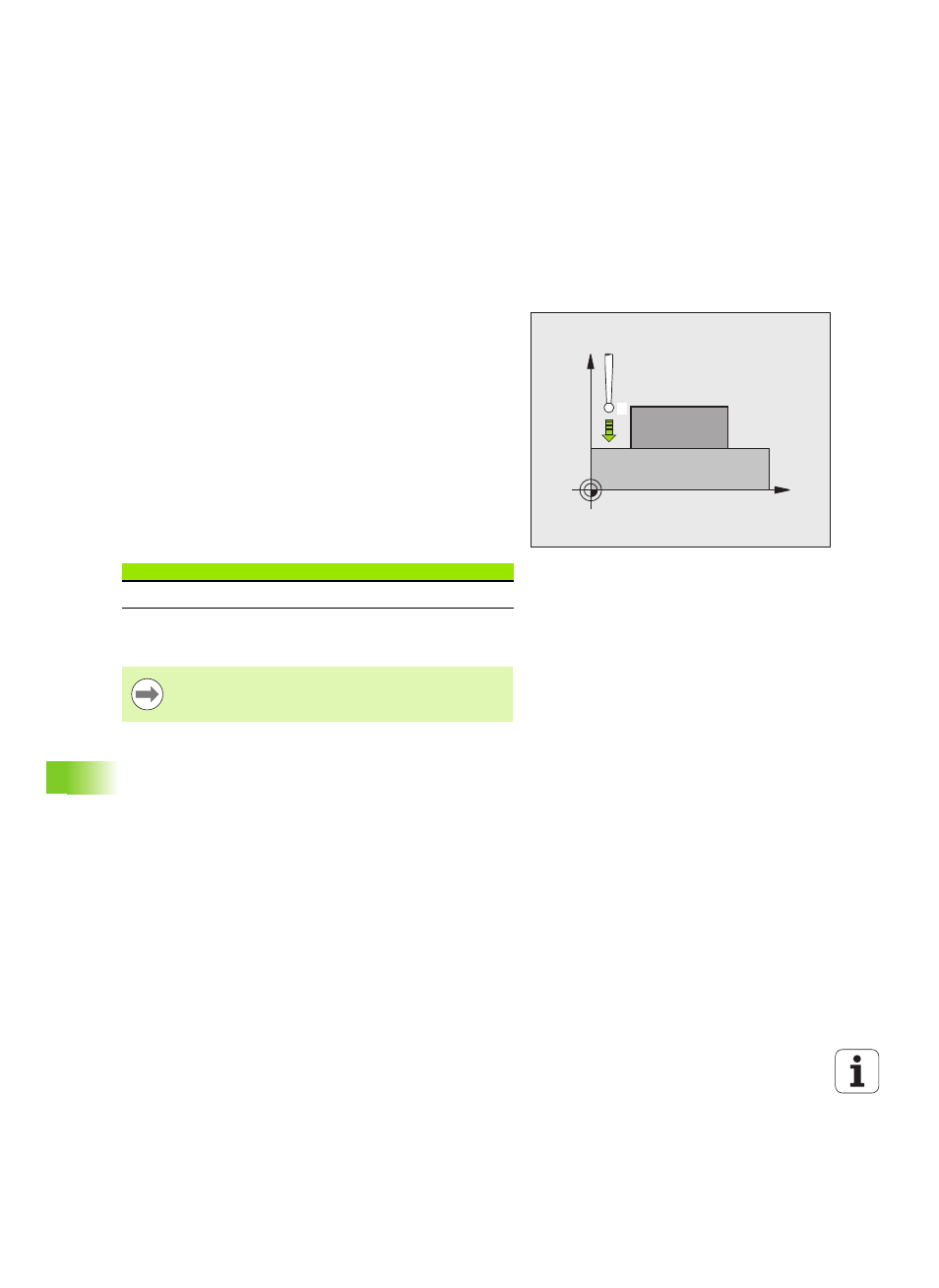

Desarrollo del ciclo
El ciclo de palpación 427 calcula una coordenada en cualquier eje
seleccionable y memoriza el valor en un parámetro del sistema. Una
vez definidos los valores de tolerancia correspondientes en el ciclo, el
TNC realiza una comparación del valor real-nominal y memoriza la
diferencia en un parámetro del sistema.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 336 hacia el punto de palpación 1 . Para ello, el
TNC desplaza el palpador según la distancia de seguridad en la
dirección de desplazamiento opuesta a la determinada
2 A continuación el TNC posiciona el palpador en el plano de
mecanizado sobre el punto de palpación introducido 1 y mide allí el
valor real en el eje seleccionado
3 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza la coordenada calculada en los siguientes
parámetros Q:
¡Tener en cuenta durante la programación!
X
Z
1
Nº de parámetro Significado
Q160 Coordenada medida
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
