HEIDENHAIN iTNC 530 183
6.2
FIGURA
DE
PUNT
OS
SOBRE
UN
CÍR
C
UL
O (ciclo 220, DIN/ISO:
G220)
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza. Campo de introducción 0 a 99999.9999
alternativo PREDEF
 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999 alternativo PREDEF
 Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse la hta. entre los
mecanizados:
0 : Desplazar entre los mecanizados a la distancia de
seguridad
1 : Desplazar entre los mecanizados a la 2ª distancia
de seguridad
Alternativo PREDEF
 ¿Tipo de desplazamiento? en línea recta=0/en
círculo=1
Q365: determinar con que trayectoria debe
desplazarse la herramienta entre los emcanizados:
0 : Desplazar entre los mecanizados en línea recta
1 : Desplazar entre los mecanizados en círculo según
el diámetro del círculo técnico
Ejemplo: Bloques NC
53 CYCL DEF 220 FIGURA CIRCULAR
Q216=+50 ;CENTRO 1ER. EJE
Q217=+50 ;CENTRO 2º EJE
Q244=80 ;DIÁMETRO CÍRCULO TÉCNICO
Q245=+0 ;ÁNGULO INICIAL
Q246=+360 ;ÁNGULO FINAL
Q247=+0 ;PASO ANGULAR
Q241=8 ;NÚMERO DE MECANIZADOS
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+30 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEG.
Q365=0 ;TIPO DE DESPLAZAMIENTO

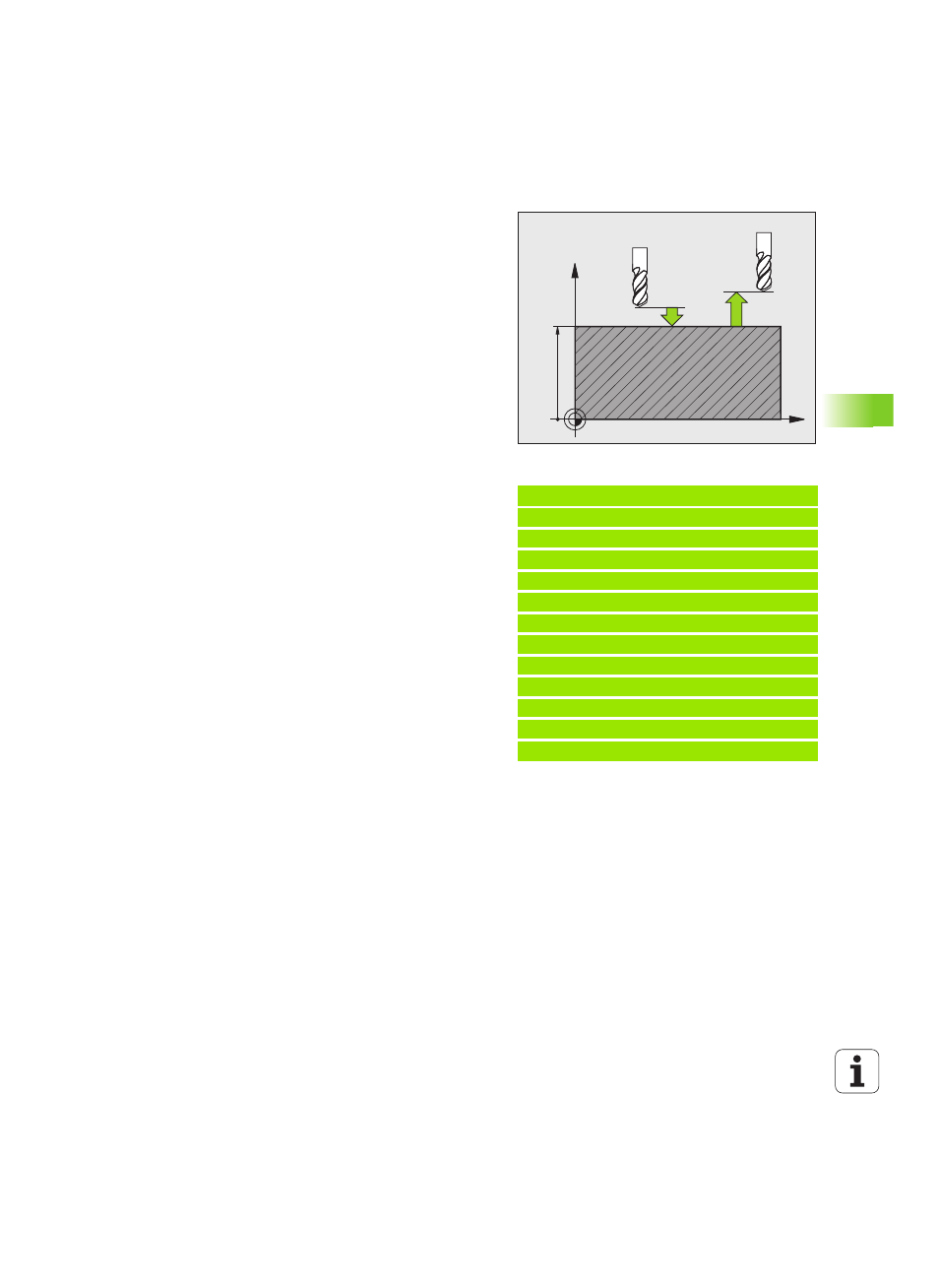

X
Z
Q200
Q203
Q204
