HEIDENHAIN iTNC 530 401
15.12
PT
O
. DE
REF
. CENTR
O
4
TA
LADR
OS
(ciclo
41
8,
DIN/ISO:
G41
8)
15.12 PTO. DE REF. CENTRO 4
TALADROS (ciclo 418,
DIN/ISO: G418)
Desarrollo del ciclo

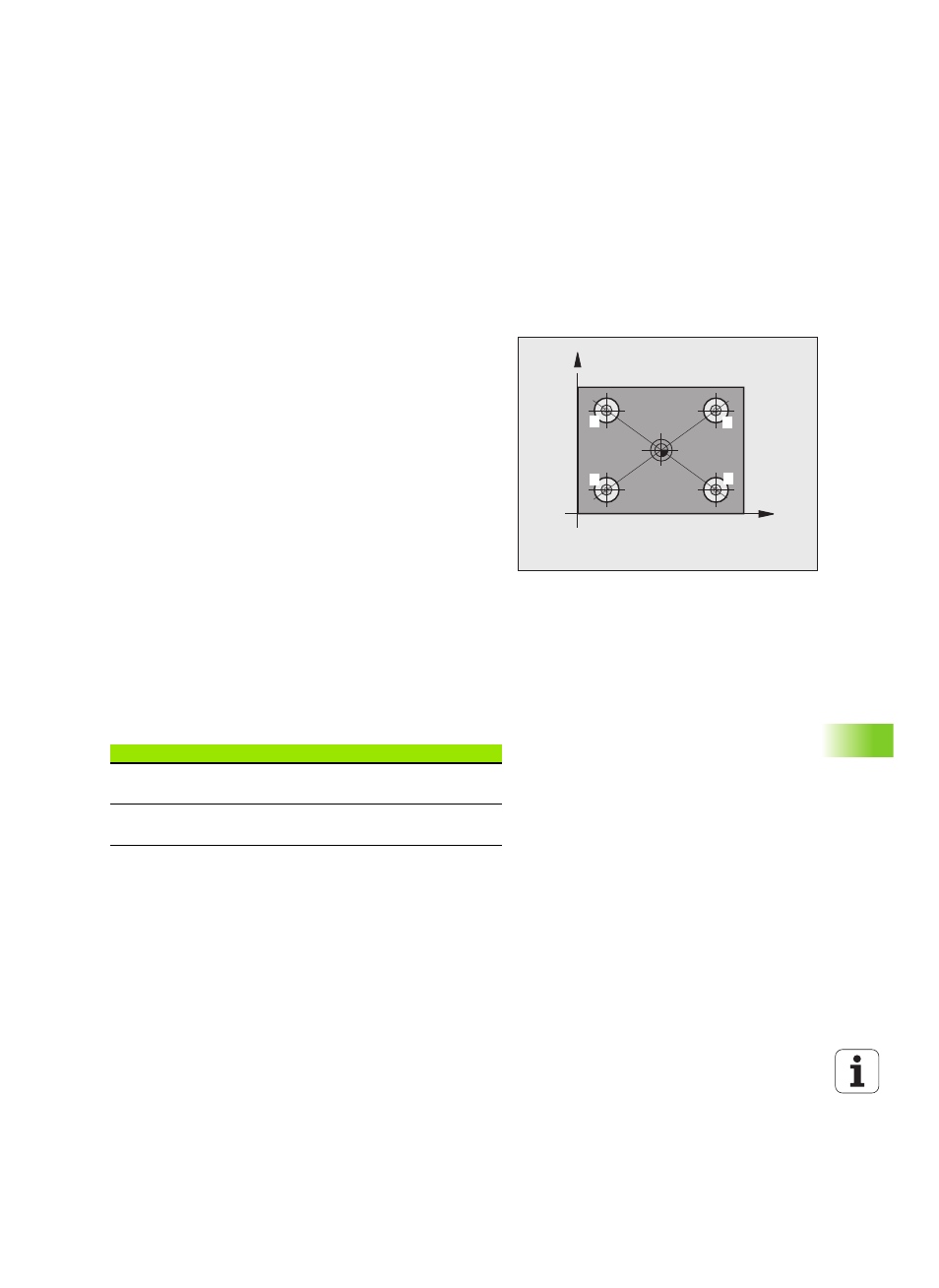

El ciclo de palpación 418 calcula el punto de intersección de las líneas
que unen dos puntos centrales de dos taladros y fija dicho punto de
intersección como punto de referencia. Si se desea, el TNC también
puede escribir el punto de intersección en una tabla de puntos cero o
en una tabla de presets.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 336 en el centro del primer taladro 1 .
2 Finalmente el palpador se desplaza a la altura de medida
introducida y registra mediante cuatro palpaciones el primer centro
del taladro
3 Después el palpador retrocede a la altura segura y posiciona sobre
el centro programado del segundo taladro 2
4 El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el segundo centro del taladro
5 El TNC repite el proceso 3 y 4 para los taladros 3 y 4
6 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 Ver “Guardar punto de
referencia calculado” en pág. 362 El TNC calcula el punto de
referencia como punto de intersección de las líneas de unión del
centro del taladro 1 / 3 y 2 / 4 y memoriza los valores actuales en los
parámetros Q ejecutados a continuación
7 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1 2
3 4
Nº de parámetro Significado
Q151 Valor actual del punto de intersección en
el eje principal
Q152 Valor actual de punto de intersección en
el eje auxiliar
