368 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.3 PUNT
O DE REFERENCIA CENTR
O
ISLA
(ciclo
409,
DIN/ISO:
G409,
Función
3
FCL)

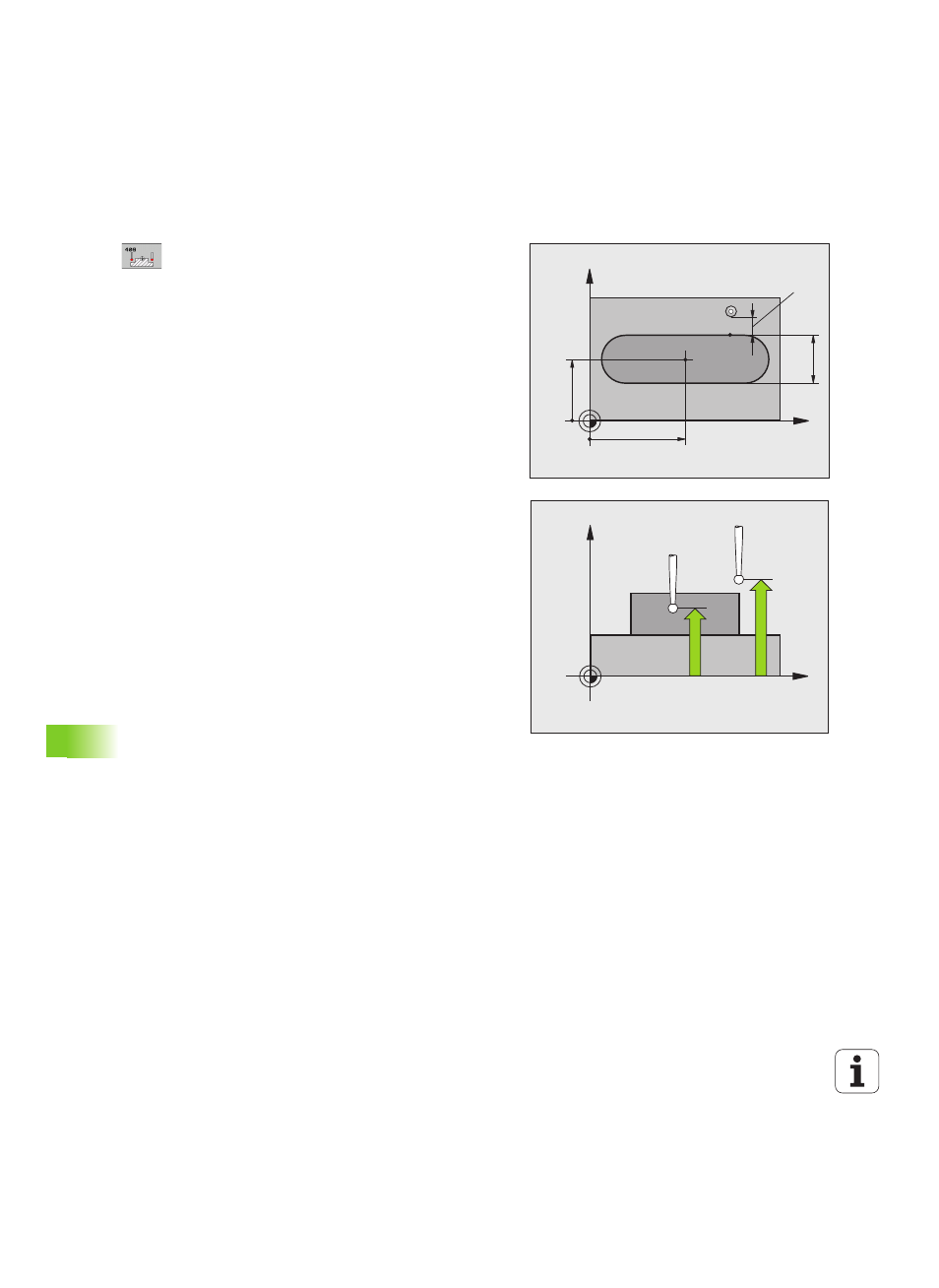

Parámetros de ciclo
 Centro 1er eje Q321 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
 Centro 2º eje Q322 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
 Anchura de la isla Q311 (valor incremental):
Anchura de la isla independiente de la posición del
plano de mecanizado. Campo de introducción 0 a
99999,9999
 Eje de medición (1=1er eje/2=2º eje) Q272: Eje en
el que debe realizarse la medición:
1 :Eje principal = eje de medida
2 : Eje auxiliar = eje de medida
 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 hasta 99999,9999
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
 Número en la tabla Q305: Indicar el número en la
tabla de puntos cero/tabla de presets, donde el TNC
debe memorizar las coordenadas del centro de la isla.
Al introducir Q305=0, el TNC fija la visualización
automáticamente, de forma que el nuevo punto de
referencia se encuentra en el centro de la ranura.
Campo de introducción 0 a 2999
 Nuevo punto referencia
Q405 (valor absoluto):
coordenada en el eje de medición, sobre la cual el
TNC fija el centro de la isla calculado. Ajuste básico =
0. Campo de entrada -99999,9999 hasta 99999,9999
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
