378 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.6
PT
O
. REF
. CÍR
C
UL
O
INTE
RIOR (ciclo 412, DIN/ISO:
G412)
15.6 PTO. REF. CÍRCULO INTERIOR
(ciclo 412, DIN/ISO: G412)
Desarrollo del ciclo

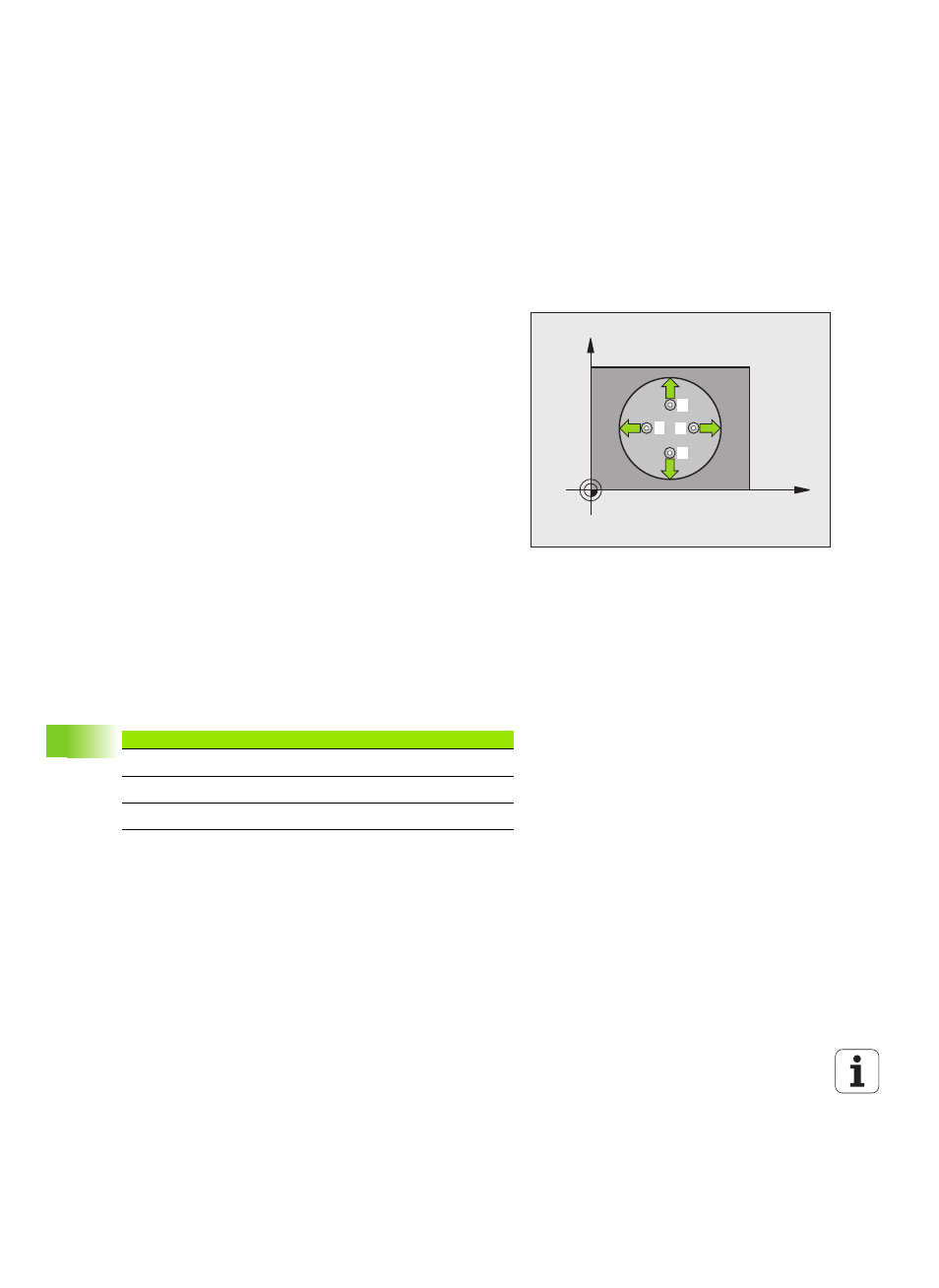

El ciclo de palpación 412 calcula el centro de una cajera circular
(taladro) y fija dicho centro como punto de referencia. Si se desea, el
TNC también puede escribir el punto central en una tabla de puntos
cero o en una tabla de presets.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 336 hacia el punto de palpación 1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en MP6140
2 A continuación, el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120). El TNC determina automáticamente la
dirección de palpación en relación al ángulo inicial programado
3 Después el palpador se desplaza hasta el siguiente punto de
palpación en altura de medición o en altura de seguridad 2 y
ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 Ver “Guardar punto de
referencia calculado” en pág. 362 y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
4
3
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q153 Valor real del diámetro
