432 Ciclos de palpación: Controlar las piezas automáticamente
16.6
MEDIR
CÍR
C
UL
O
EXTERIOR
(ciclo 422, DIN/ISO:
G422)

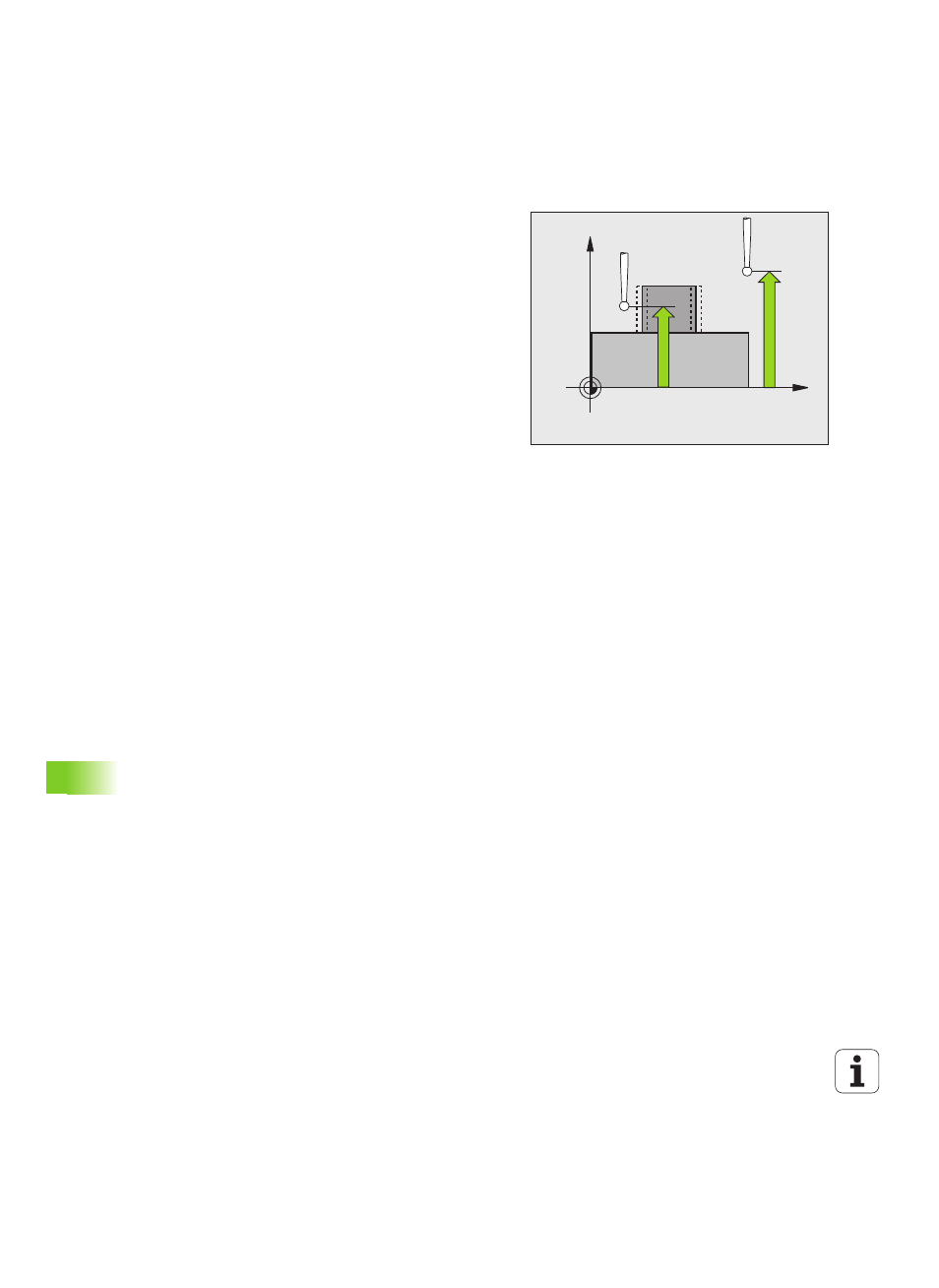

 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 hasta 99999,9999
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
 Desplazamiento a la altura de seguridad
Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0 : Desplazar entre los puntos de medición a la altura
de medición
1 :Desplazar entre los puntos de medición a la altura
de seguridad
Alternativo PREDEF
 Cota máxima de la isla Q277: Mayor diámetro
admisible de la isla. Campo de introducción 0 a
99999,9999
 Cota mínima de la isla Q278: Diámetro mínimo
admisible de la isla. Campo de introducción 0 a
99999,9999
 Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado. Campo de introducción 0 hasta
99999,9999
 Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado. Campo de introducción 0 hasta
99999,9999
