13.2 ¡Ant
es de tr
abajar con los ciclos de palpación!
Palpador digital, avance de palpación: MP6120
En MP6120 se determina el avance con el cual el TNC palpa la pieza.
Palpador digital, marcha rápida para
posicionamiento previo: MP6150
En MP6150 se determina el avance con el cual el TNC posiciona
previamente el palpador, o bien posiciona entre puntos de medición.
Palpador digital, marcha rápida para
movimientos de posicionamiento: MP6151
En MP6151 Ud. determina, si el TNC debería posicionar el palpador
con el avance definido en MP6150, o en la marcha rápida de la
máquina.
 Valor de introducción = 0: posicionar con avance de MP6150
 Valor de introducción =1: posicionar previamente con marcha rápida
KinematicsOpt, límites de tolerancia para el
modo Optimización: MP6600
En MP6600 se determinan los límites de tolerancia, a partir de los cuales
el TNC debe emitir un aviso en el modo Optimización, si los datos
cinemáticos calculados se encuentran fuera de este valor límite.
Ajuste previo : 0,05. Cuanto más grande sea la máquina, seleccionar
valores mayores
 Campo de introducción: 0,001 a 0,999
KinematicsOpt, desviación permitida del radio
esférico de calibración: MP6601
En MP6601 se determina la desviación máxima permitida del radio
esférico de calibración medido automáticamente por los ciclos desde
el parámetro de ciclo introducido.
 Campo de introducción: 0,01 a 0,1
El TNC calcula dos veces el radio de la esfera de calibración en cada
uno de los 5 puntos de palpación. Si el radio es mayor que Q407 +
MP6601 se emite un aviso de error, puesto que entonces se origina
por suciedad.
Si el radio calculado por el TNC es inferior a 5 * (Q407 - MP6601),
entonces el TNC emite asimismo un aviso de error.
Y
X
Z

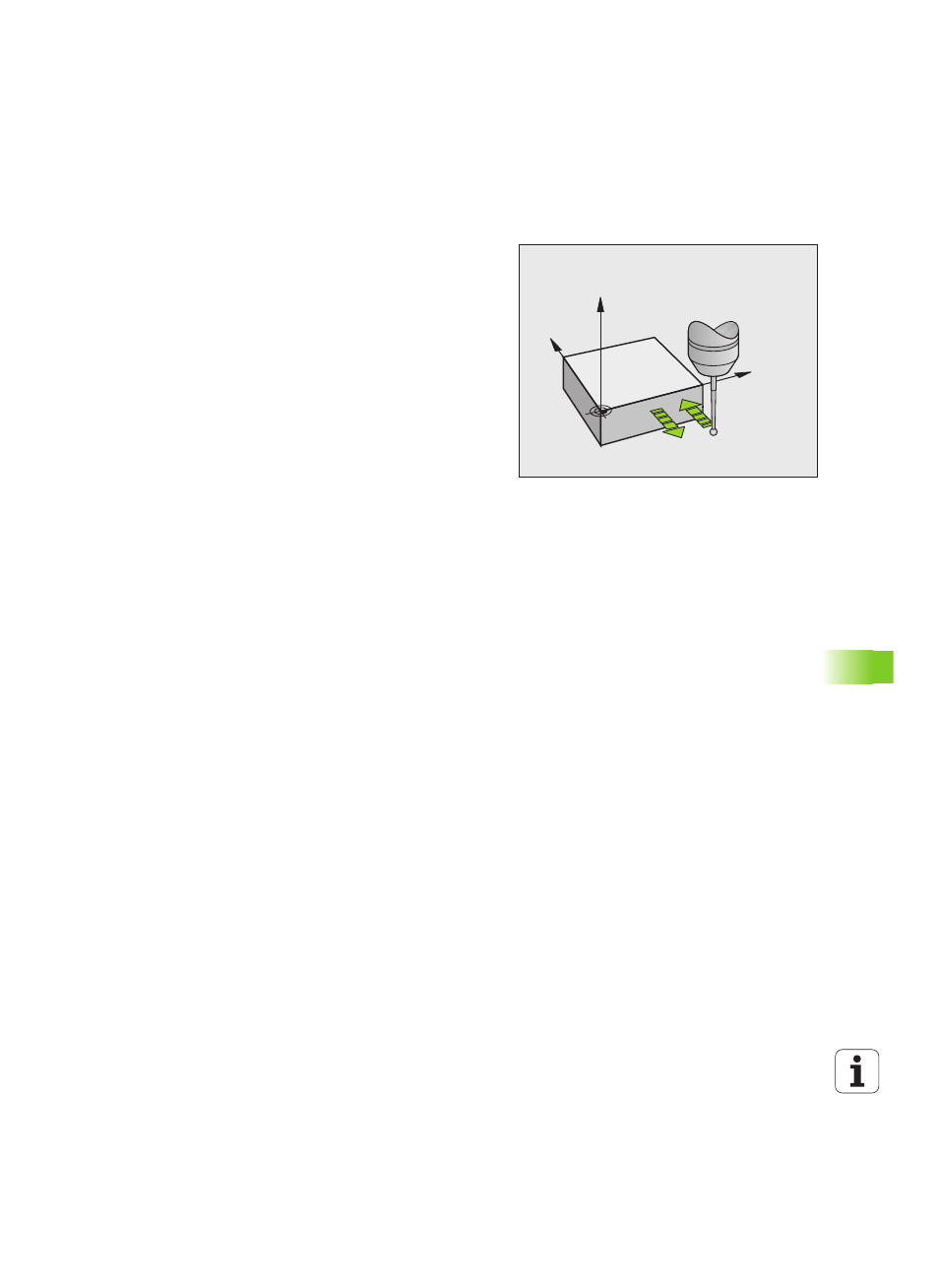

MP6120
MP6360
MP6150
MP6361
