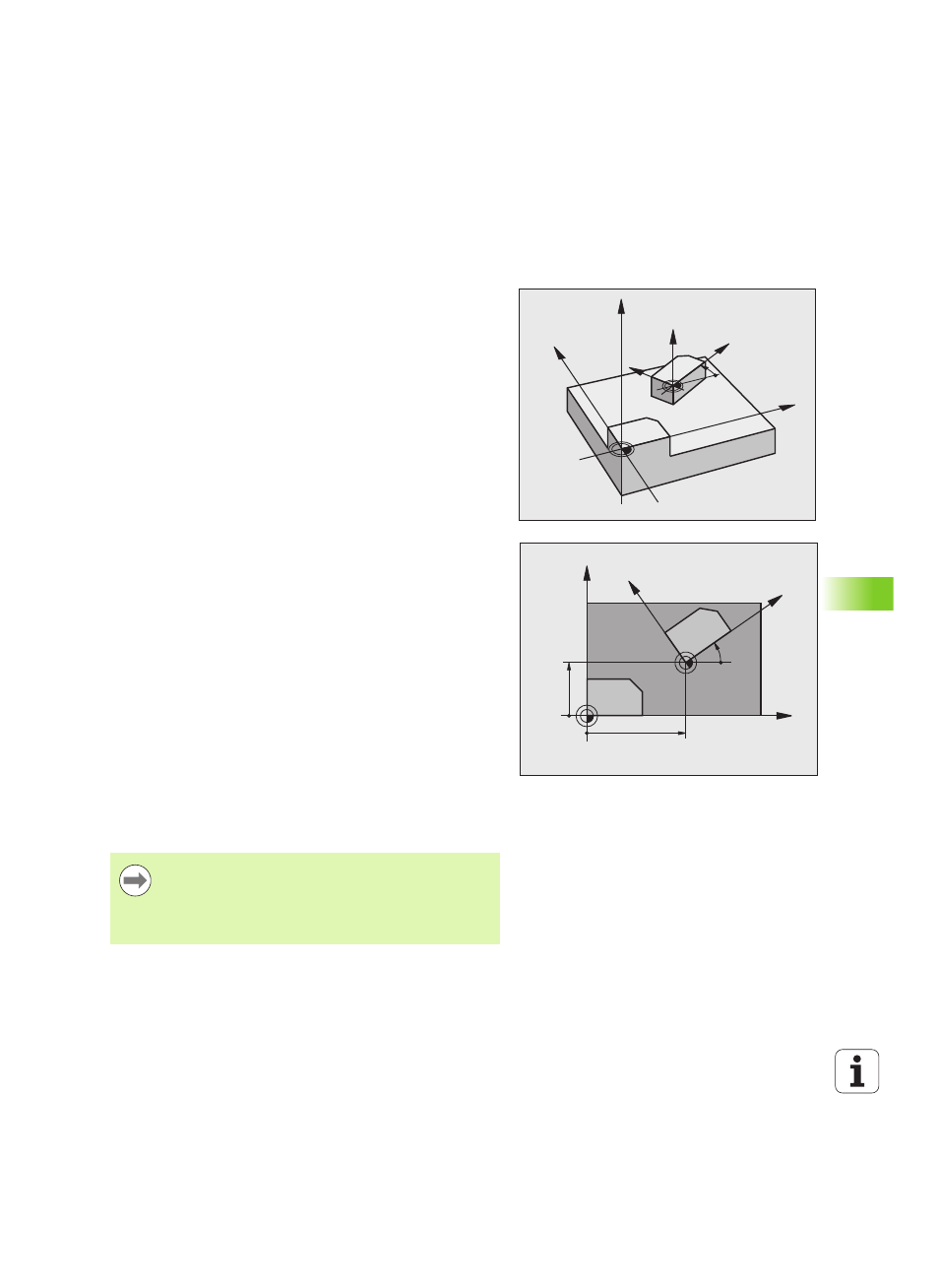

11.6 GIRO (ciclo 10, DIN/ISO: G73)
Funcionamiento
Dentro de un programa el TNC puede girar el sistema de coordenadas
en el plano de mecanizado según el punto cero activado.
El GIRO se activa a partir de su definición en el programa. También
actúa en el modo de funcionamiento Posicionamiento manual. El TNC
visualiza los ángulo de giro activados en la visualización de estados
adicional.
Eje de referencia para el ángulo de giro:
 Plano X/Y Eje X
 Plano Y/Z Eje Y
 Plano Z/X Eje Z
Anulación
Se programa de nuevo el ciclo GIRO indicando el ángulo de giro 0°.
¡Tener en cuenta durante la programación!
Z
Z
X
X
Y
Y
X
Y
60
40
35°
X
Y
El TNC elimina una corrección de radio activada mediante
la definición del ciclo 10. Si es necesario, programar
nuevamente la corrección del radio.
Después de definir el ciclo 10, hay que desplazar los dos
ejes del plano de mecanizado para poder activar el giro.
