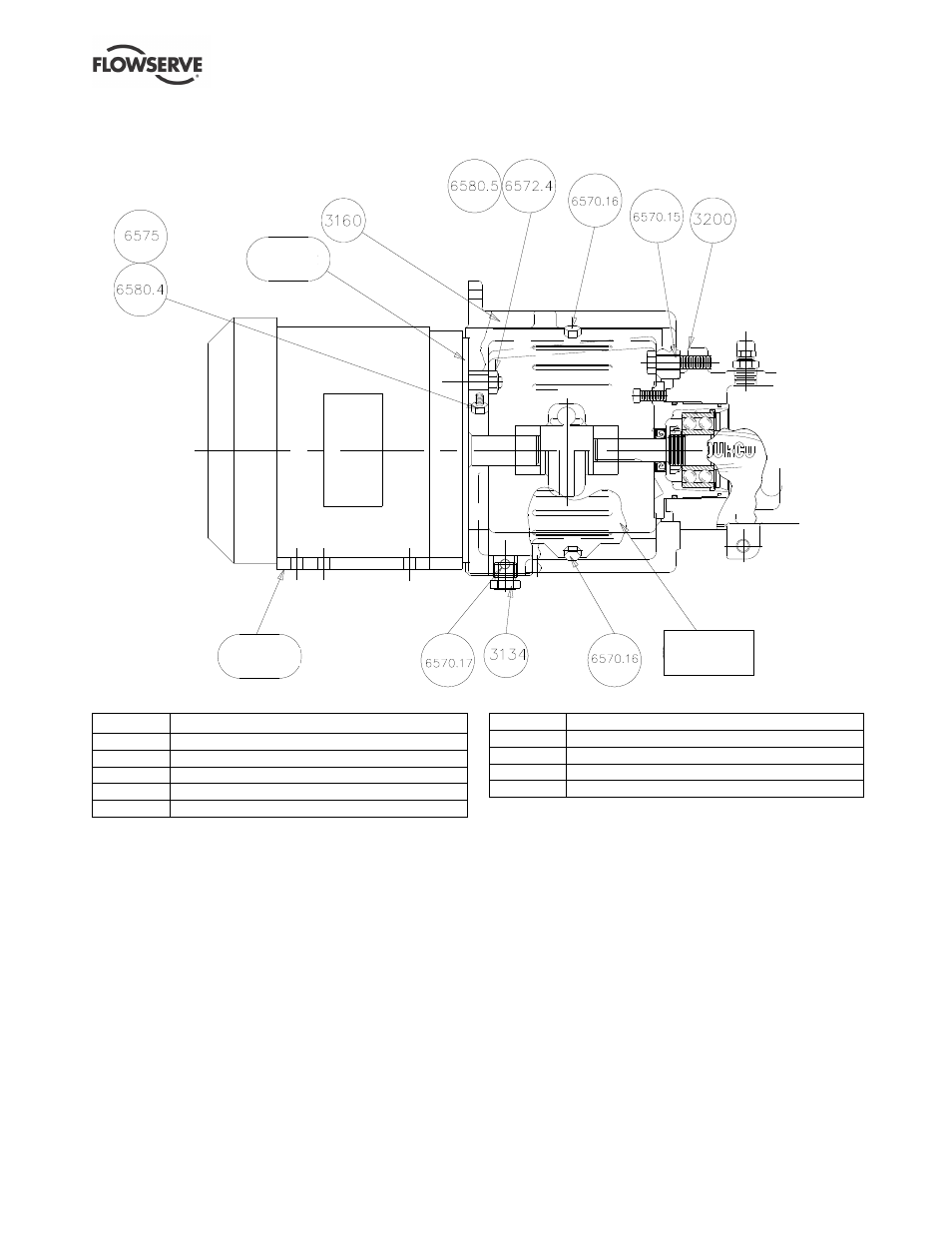

8.9 Mark 3 Adaptador Cara-C, Grupo 1 y Grupo 2
Elemento
Descripcion
3134
Pie de soporte
3160
Pedestal de motor – Cara C
3200
Alojamiento de cojinete
6570.15
Tornillo - alojamiento de cojinete
6570.16
Tornillo – protección de acoplamiento
8.10 Plano de disposición general
Este plano típico de disposición general y
cualesquiera otros dibujos específicos requeridos por
el contrato se enviarán separadamente al comprador
a menos que el contrato indique específicamente que
deben incluirse con las Instrucciones para el usuario.
En caso de ser necesario, copias de otros planos
enviados separadamente al comprador, deberán
obtenerse del comprador y guardarse con estas
Instrucciones para el usuario.
6570.17
Tornillo – tornillo de base
6572.4
Barra - motor
6575
Tornillo de apriete y separacion
6580.4
Tuerca – tornillo de apriete y separacion
6580.5
Tuerca - motor
Espaciador
Motor
Protección de
acoplamiento
