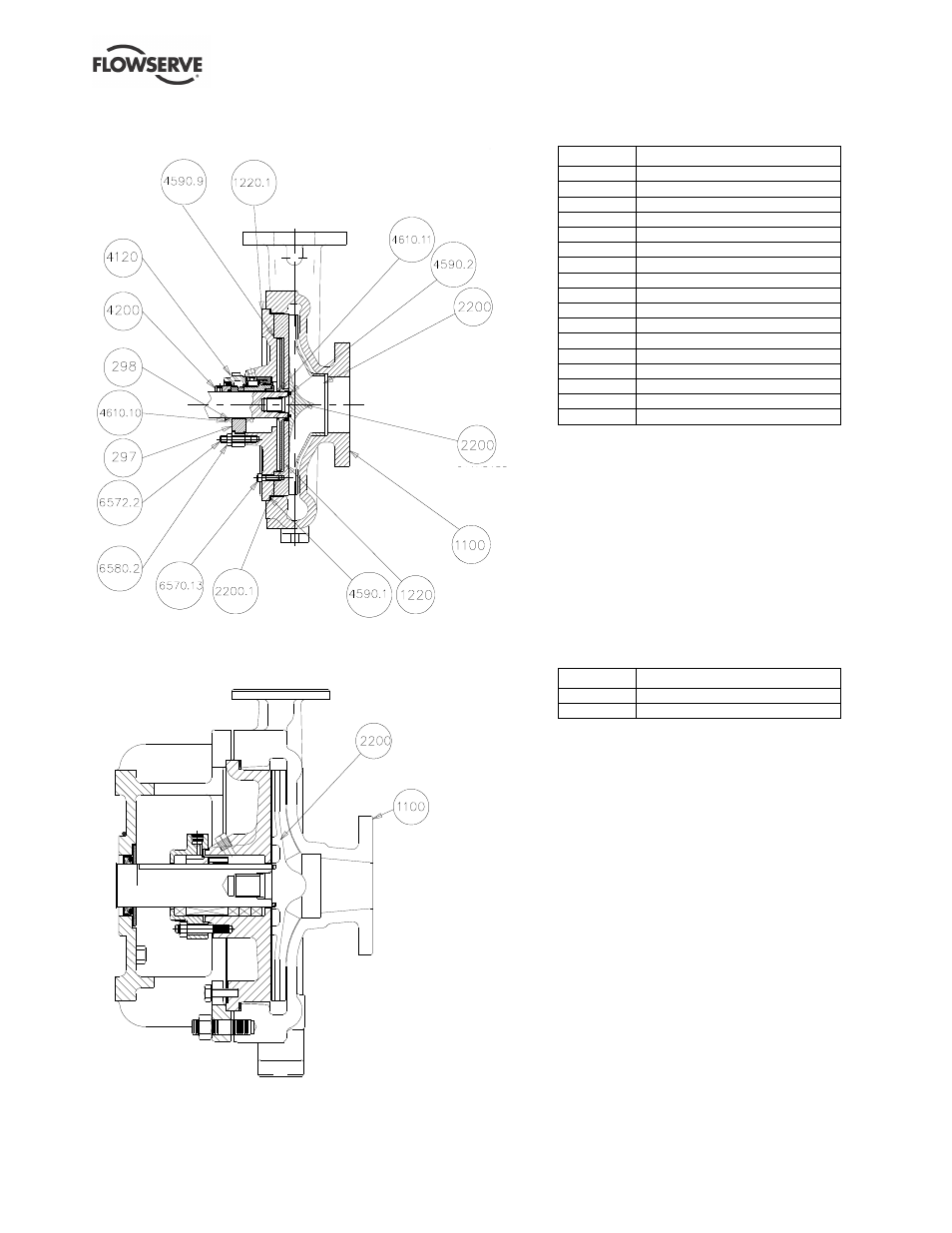

8.3 Bomba Sealmatic Mark 3, Grupo 2
8.4 Mark 3, Lo-Flo, Grupo 2
Elemento Descripción
297 Asiento
298 Sello de reborde
1100 Cuerpo
1220 Cubierta
1220.1 Cubierta - reflexión
2200 Impulsor
2200.1 Reflexión
4120 Casquillo
4200 Cierre mecánico
4590.1 Junta - cubierta
4590.2 Junta- impulsor
4590.9 Junta – cubierta de reflexión
4610.10 Goma – sello de reborde
4610.11 Goma - reflexión
6570.13 Tornillo – cubierta de reflexión
6572.2 Barra - casquillo
6580.2 Tuerca - casquillo
Notas:
Ver figura 6-30, Terminal húmedo GP3 Sealmatic.
Elemento Descripción
1100 Cuerpo
1220 Cubierta
Impulsor de
alabes invertidos
estandar
Impulsor
abierto
opcional
