f) Coloque la arandela plana [5], arandela de
presión [6] y tuercas [4] en el tornillo de la pata.
g) Apriete las tuercas de arriba, comprimiendo el
resorte de arriba aproximadamente unos 13 mm
(0.5 in.). Compresión adicional puede requerirse
para estabilizar la placa de base.
h) Después de que las cuatro patas han sido
montadas, coloque la placa de base en el lugar,
sobre las tapas del suelo [7] bajo cada pata, y
baje la placa de base al suelo.
i) Nivele y haga los ajustes de elevación finales al
tubo de succión y descarga aflojando primero las
tuercas de arriba y enroscando las tuercas de
abajo para alzar o bajar la placa de base.
j) Recomprima el resorte de arriba a la compresión
establecida en el paso g) y fije las tuercas.
k) Debe tomarse en cuenta que la conexión de las
tuberías debe estar individualmente sostenida, y la
placa de base con patas y resorte no esta realizada
para aguantar la carga estática de la tubería.

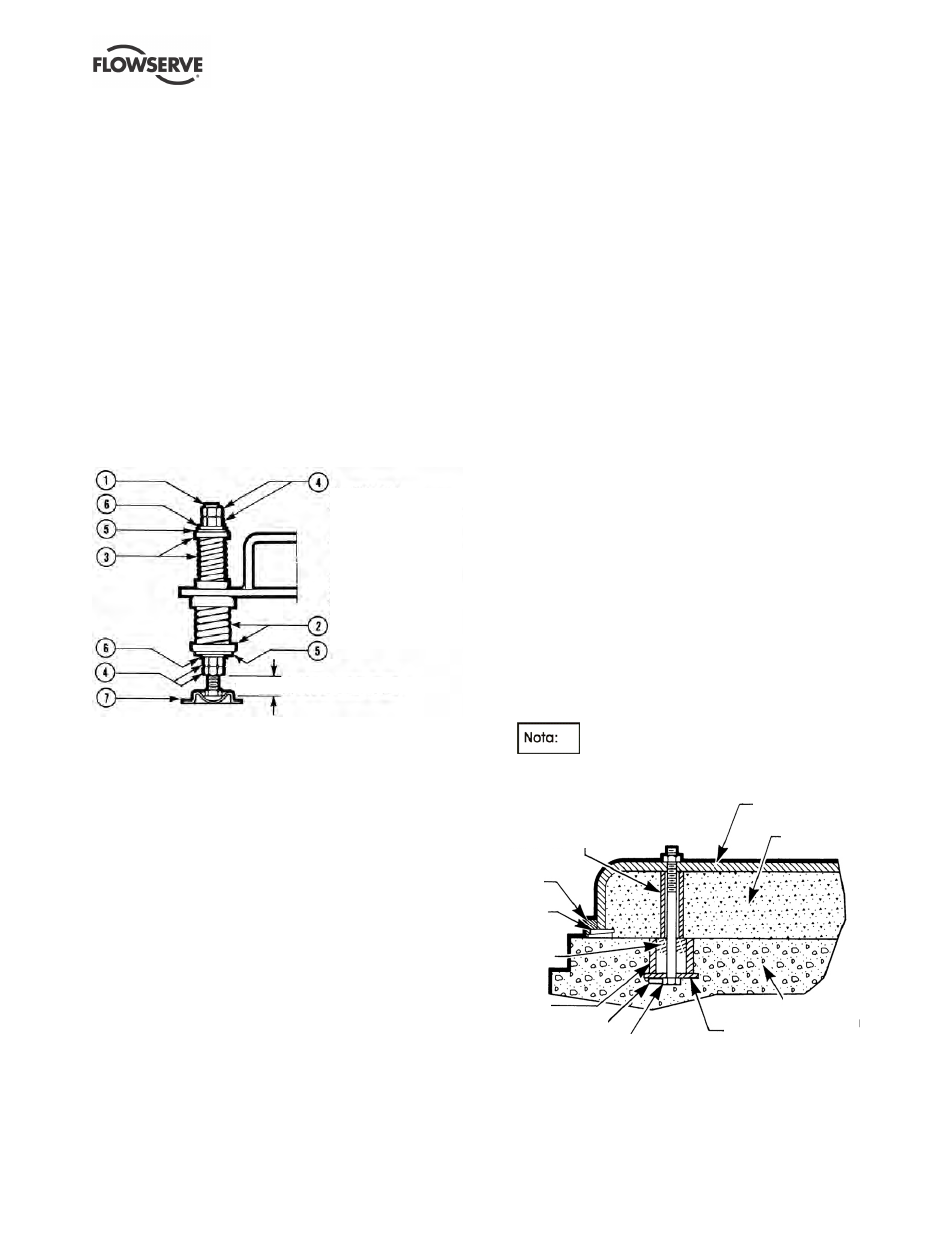

1. Tornillo de pata
2. Resorte de abajo [3¼ in.
(83 mm) O/D x 4 in.
(102 mm) tapas del
suelo]
3. Resorte de arriba [2 in.
O/D x 4 in. (102 mm)
tapas del suelo]
4. Tuercas
5. Arandela plana
6. Arandela de retención
7. Tapas del suelo
1 in. (25 mm) altura aproximada
Figura 4-4
4.3.4.3 Alineación de pata/resorte en placa de
base - motor
El procedimiento para la alineación de motor en placas
de base de patas y resorte es similar al de placas de
base de anclaje. La diferencia esta primeramente en la
manera en que la placa de base es nivelada.
a) Nivele la placa de base utilizando los ajustadores
de pata. (No se necesitan cuñas como con las
placas de base con anclaje.)
b) Después de que la base este nivelada, es
asegurada apretando los ajustadores de pata.
c) Luego la alineación inicial de la bomba debe ser
revisada. El ajuste de altura vertical
proporcionado por las patas permite la
posibilidad de girar un poco la placa de base.
Si no ha habido daño o torcedura de la placa de
base durante el ajuste de la altura de las patas,
la bomba y el operador deberían estar paralelos
con unos 0.38 mm (0.015 in.), y alineación
angular de 0.0025 mm/mm (0.0025 in./in.).
Si este no es el caso, revise para ver si los
sujetadores de montaje de operador están
centrados en los huecos de la base.
d) Si los sujetadores no están centrados entonces
hubo daño durante el envío. Centre de nuevo los
ajustadores y realice la alineación preliminar a
las tolerancias anteriores acuñando el motor por
debajo para una alineación vertical y moviendo la
bomba para alineación horizontal.
e) Si los sujetadores están centrados, entonces la
placa de base puede ser girada. Ajuste un poco
(una vuelta de ajuste de la tuerca) las patas en el
extremo impulsor de la placa de base y revise la
alineación de las tolerancias anteriores. Repita
cuando sea necesario mientras mantiene la
condición del nivel como se mide desde la
cubierta de descarga de la bomba.
f) Apriete los ajustadores de pata.
Los otros pasos son como se indican para nuevas
placas de base con anclaje.
4.4 Inyección de cemento
a) El cimiento de la bomba debe ser colocado cerca
de la fuente de fluido a ser bombeado como
practica.
b) Debe adecuarse espacio para los trabajadores
de instalación, operación, y mantenimiento de la
bomba. El cimiento debe ser suficiente para
absorber cualquier vibración y debe proveer un
soporte rígido para la bomba y el motor.
c) Es recomendado el cimiento de masa de
concreto tres veces la de la bomba, el motor y la
base. Referir a figura 4-5.
Los pernos de cimiento son incrustados
en el concreto dentro de una funda que permite
el movimiento del perno.
Tubo de plástico
alrededor del perno
Placa de base
Ancla
Reborde
Cuña
Paquete
Camisa
Solapa de bloqueo
soldada al perno
Cimiento de
concreto
Arandela
Perno de ancla
Figura 4-5
