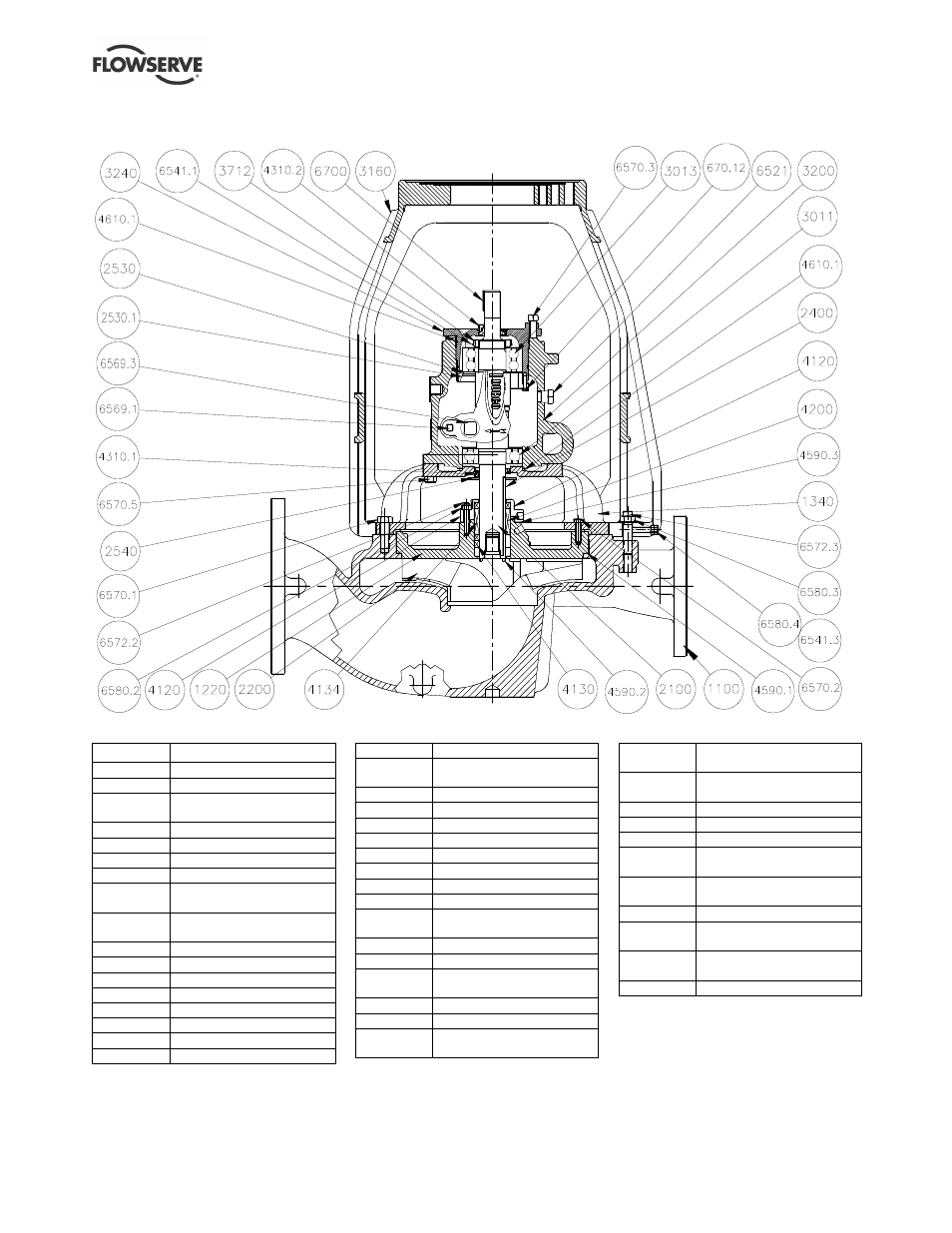

8.8 Bomba Mark 3 En Línea, Grupo 2
Elemento Descripcion
1100 Cuerpo
1220 cubierta
1340
Adaptador-alojamiento de
cojinete
2100 Eje
2200 Impulsor
2400 Camisa, opcional
2530.1 Anillo retenedor . cojinete
2530.2
Anillo retenedor .
abrazadera
2540
Deflector – interno
opcional
3011 Cojinete - interno
3013 Cojinete - externo
3160 Pedestal de motor
3170* Pie de la bomba
3200 Alojamiento de cojinete
3240 Cojinete de apoyo
3712 Contratuerca de cojinete
4120 Casquillo
4130 Paquete - opcional
4134
Sello de caja – paquete
opcional
4200 Cierre mecanico
4310.1 Sello de aceite interno
4310.2 Sello de aceite externo
4590.1 Junta - cubierta
4590.2 Junta - impulsor
4590.3 Junta casquillo
4610.1 Goma - adaptador
4610.2 Goma – cojinete de apoyo
6521
Tapon – ventilación
alojamiento de cojinete
6541.1 Arandela - cojinete
6541.3 Arandela
6569.1
Tapon – drenaje
alojamiento de cojinete
6569.3 Tapon - calibre
6570.1 Tornillo - cuerpo
6570.2
Tornillo -
cubierta/adaptador
6570.3
Tornillo - cojinete de
apoyo
6570.5
Tornillo – alojamiento de
cojinete
6570.12 Tornillo - abrazadera
6570.15* Tornillo – pie de la bomba
6572.2 Barra - casquillo
6572.3
Barra – cuerpo de
pedestal
6575
Tornillos de apriete y
separacion
6580.2 Tuerca - casquillo
6580.3
Tuerca – cuerpo de
pedestal
6580.4
Tuerca – tornillo de apriete
y separacion
6700 Llave eje/acoplamiento
* No mostrado.
