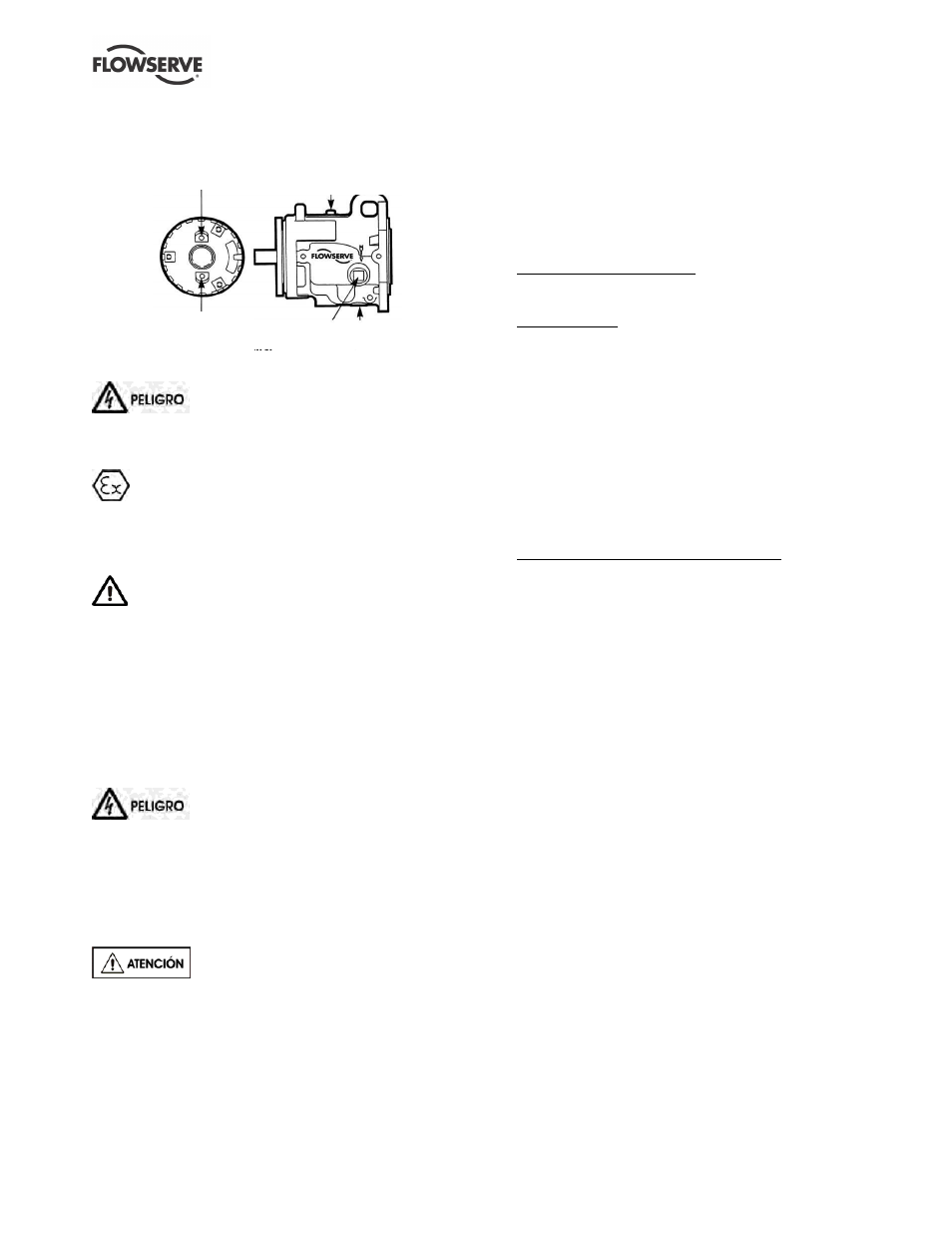

Figura 4-30: Bomba húmeda de alojamiento de
rocío de aceite
4.7 Conexiones eléctricas
Las conexiones eléctricas deben ser
realizadas por un técnico electricista capacitado, y de
conformidad con los reglamentos nacionales e
internacionales.
Téngase muy en cuenta la DIRECTIVA
EUROPEA relativa a zonas potencialmente
explosivas, donde el cumplimiento con la norma
IEC60079-14 también debe observarse al efectuar
las conexiones eléctricas.
Téngase también muy en cuenta la DIRECTIVA
EUROPEA sobre compatibilidad electromagnética al
cablear e instalar equipos en la obra.
Préstese la debida atención durante los trabajos de
cableado/instalación con el fin de asegurar que las
técnicas empleadas no aumenten las emisiones
electromagnéticas o reduzcan la inmunidad
electromagnética de los equipos, cableado o de
cualquier dispositivo conectado. En caso de duda
póngase en contacto con Flowserve.
El motor debe cablearse de
conformidad con las instrucciones de su fabricante
(que normalmente se encontrarán dentro de la caja
de bornas), inclusive cualquier dispositivo de
control/indicación de temperatura, fugas a tierra,
corriente y otras protecciones. Se debe chequear la
placa de características para identificar el régimen
correcto de la alimentación eléctrica.
Ver la sección 5.4, Sentido de rotación,
antes de conectar el motor a la alimentación eléctrica.
Para bombas de acoplamiento cerrado es necesario
atar el motor con un conducto flexible de suficiente
longitud para permitir mover el ensamble de Terminal
de poder/motor desde el cuerpo hacia atrás para
mantenimiento.
4.8 Revisión de alineación final del eje
4.8.1 Bombas horizontales
a) Nivelar placa de base si es apropiado.
b) Montar y nivelar placa de base si es apropiado.
Nivele la bomba poniendo un nivel en la cubierta
de descarga. Si no nivela, ajustar las piezas del
pie como se indica a continuación:
Mark 3A y ANSI 3 diseño.
Añada o suprima cuñas [3126.1] entre al pieza
de pie y el alojamiento de cojinete.
Diseño Mark 3
Utilice la tuerca de ajuste [6576] para ajustar la
pieza del pie hacia arriba y hacia abajo.
c) Revise la alineación inicial. Si la bomba y el motor
han sido remontados o sino se cumplen las
especificaciones dadas a continuación, realice la
alineación inicial como se describe en la sección 4.5.
Esto asegura que habrá suficiente espacio entre los
pernos de sujeción del motor y los huecos de la base
del motor en una alineación final. La bomba y el
motor deben estar paralelos con 0.38 mm (0.015 in.)
FIM (indicador de movimiento completo), y
0.0025 mm/mm (0.0025 in./in.) FIM angular.
Placas de base montadas sobre patas
Si la alineación inicial no puede ser alcanzada
con los sujetadores de motor centrados, la placa
de base debe ser torcida. Ajuste un poco (una
vuelta de ajuste de la tuerca) las patas en el
extremo impulsor de la placa de base y revise la
alineación de las tolerancias anteriores. Repita
cuando sea necesario mientras mantiene la
condición del nivel como se mide desde la
cubierta de descarga de la bomba.
d) Haga funcionar la tubería de succión y descarga de
la bomba. No deberían haber cargas en la tubería
transmitidas a la bomba después de que la conexión
se ha hecho. Verifique de nuevo la alineación para
comprobar que no hay cambios significantes.
e) Realice la alineación final. Revise las superficies
irregulares bajo el motor. Un indicador ubicado
sobre el acoplamiento, leyendo en dirección
vertical, no debería indicar movimiento de mas de
0.05 mm (0.002 in.) cuando cualquier fijador de
motor es aflojado. Alinear primero el motor en
dirección vertical acuñando bajo su pata.
f) Cuando se obtiene una alineación satisfactoria el
numero de cuñas en el paquete debe ser
minimizado. Se recomienda que no se utilicen mas
de cinco cuñas bajo alguna pata. La alineación
horizontal final es realizada moviendo el motor. La
máxima fiabilidad de la bomba se obtiene teniendo
una alineación perfecta. Flowserve recomienda no
mas de 0.05 mm (0.002 in.) paralelo, y
0.0005 mm/mm (0.0005 in./in.) de error de
alineación. (Ver la sección 6.8.4.7.)
¼ in. NPT
lado opuesto
Localice el tapón de
tubería debajo de la línea
central del ensamblado
Localice la
ventilación sobre
la línea central
1 in. NPT
½ in. NPT
