2.3.1.3 Alojaiento de cojinete [3200]
Grupo 1: inserte una eslinga entre las ranuras de
soporte superiores e inferiores entre el cilindro de
acoplamiento y las cubiertas adjuntas del cuerpo.
Utilice una eslinga de estrangulación cuando inserte
las eslingas. (Asegúrese que no hay bordes afilados
en la parte inferior de las ranuras que puedan cortar
la eslinga.)
Grupo 2 y 3: inserte una eslinga o un gancho a través
de la oreja de enganche ubicada en la parte superior
del alojamiento.
2.3.1.4 Terminal de poder
Igual que alojamiento de cojinete.
2.3.1.5 Bomba de trasiego
Bombas horizontales: coloque la eslinga al rededor de la
boquilla de descarga de la bomba y del extremo externo
del alojamiento de cojinete con eslingas separadas. Las
eslingas de estrangulación deben ser utilizadas en
ambos puntos de sujeción y apriete. Asegúrese que la
afinación de la eslinga de estrangulación en la boquilla
de descarga esta hacia la defensa del eje de la bomba
como se muestra en la figura 2-1. La longitud de las
eslingas deberían estar ajustadas al balance de carga
antes de colocar el gancho de izado.

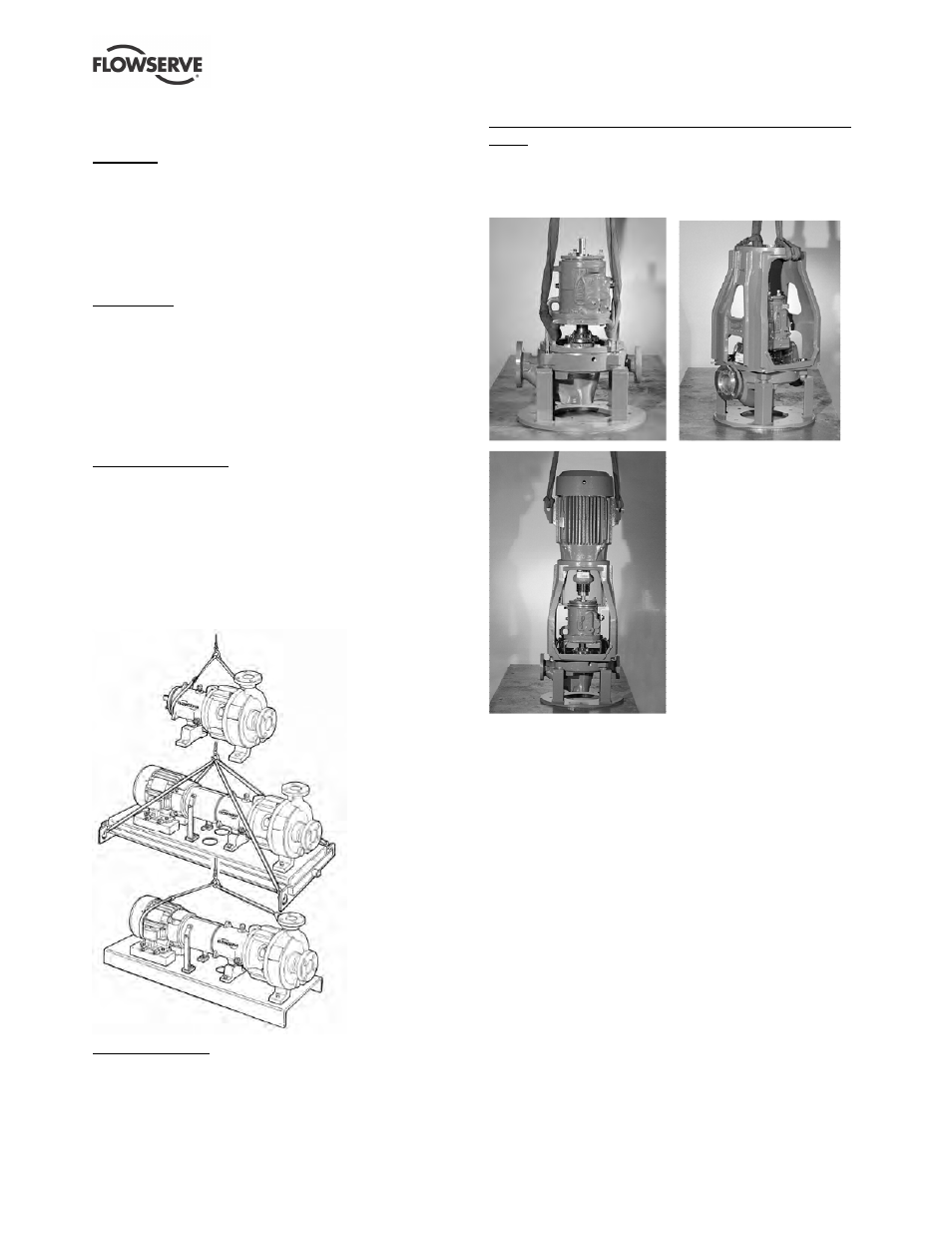

Figura 2-1
Bombas en línea: Izar con dos eslingas a través del
adaptador de la bomba en los lados opuestos al eje.
(Figura 2-2.)
Bomba de trasiego con adaptador de motor (Solo en
línea): Izar con dos eslingas a través de los agujeros
del eje del adaptador del motor. Este método es
también utilizado para izar el adaptador de la bomba
de trasiego. (Figura 2-2.)
Figura 2-2
2.3.2 Bomba de izado, motor y ensamble de base
2.3.2.1 Montajes horizontales
Si la base tiene huecos para izar en los lados (bases
Tipo A Grupo 3, Tipo D y Tipo E) inserte ganchos de
izado en S en las cuatro esquinas y utilice eslingas o
cadenas para conectar al ojo de izado. (Figura 2-1.)
No utilice eslingas a través de los huecos de izado.
Para otras bases, inserte eslingas al rededor de la
boquilla de descarga de la bomba, y al rededor del
extremo final del cuadro del motor utilizando eslingas de
estrangulación apretadas. (Figura 2-1.)
La eslinga debe estar ubicada para que el peso no
caiga en el alojamiento del ventilador del motor.
Asegúrese que la afinación de la eslinga de
estrangulación en la boquilla de descarga se
encuentra hacia la defensa del eje de la bomba como
se muestra en la figura 2-1.
