MARK 3 INSTRUCCIONES PARA EL USARIO ESPANOL 71569106 08-06
Página 65 de 72
flowserve.com

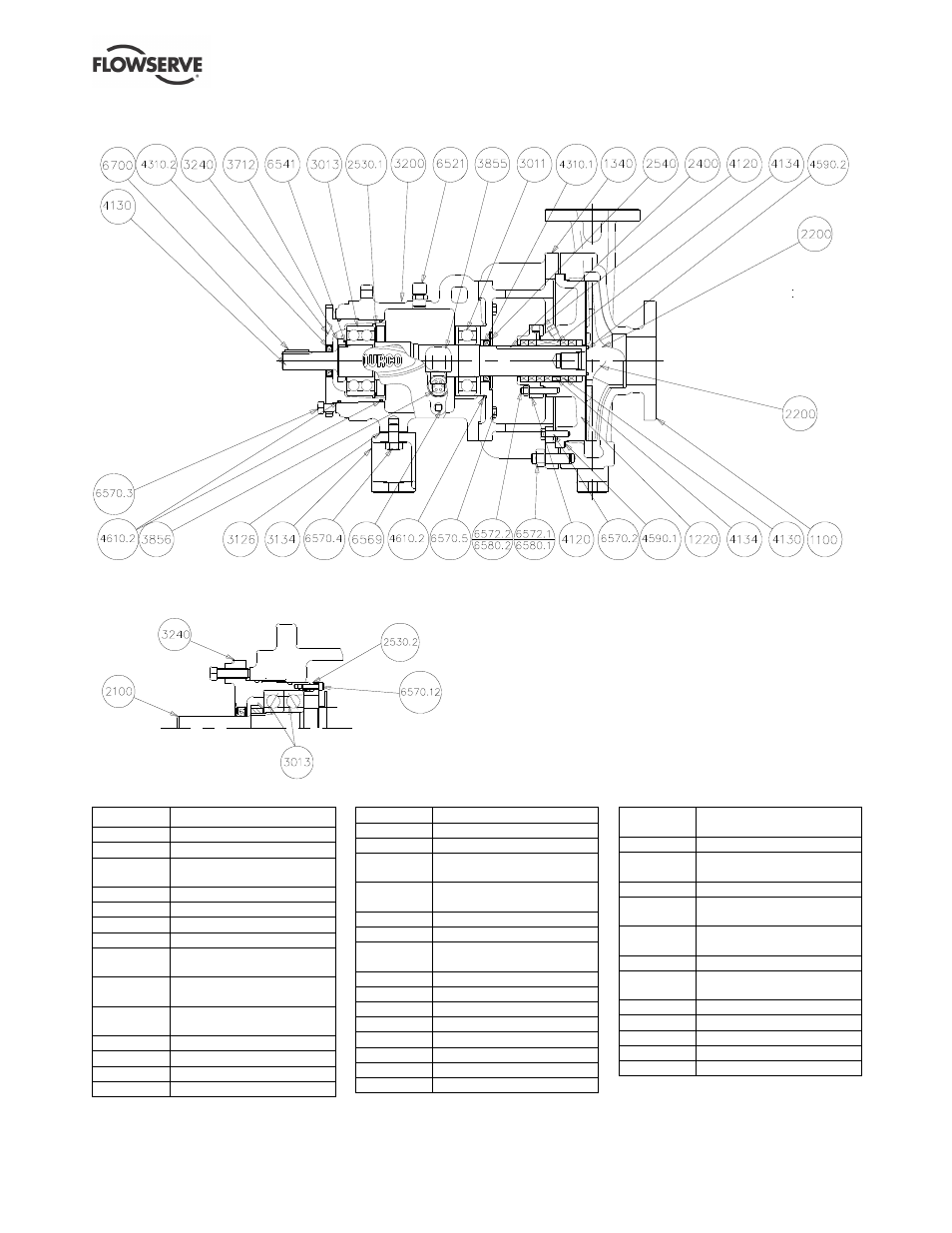

8.2 Bomba estándar Mark 3, Grupo 2 y Grupo 3
Grupo 2 Disposición de doble cojinete opcional
Grupo 3 Disposición de abrazadera de cojinete estándar
Elemento Descripción
1100 Cuerpo
1220 Cubierta
1340
Adaptador . alojamiento
de cojinete
2100 Eje
2200 Impulsor
2400 Camisa, opcional
2530.1 Anillo retenedor - cojinete
2530.2
Anillo retenedor – tipo
abrazadera
2540
Deflector – interno
opcional
2541
Eliminador de aceite -
opcional
3011 Cojinete de bola - interno
3013 Cojinete de bola - externo
3126.1 Cuña
3134 Pie de soporte
3200 Alojamiento de cojinete
3240 Cojinete de apoyo
3712 Contratuerca de cojinete
3855
Nivelador constante de
aceite (no mostrado)
3856
Calibre – alojamiento de
cojinete
4120 Casquillo
4130 Paquete - opcional
4134
Sellos de caja – paquete
opcional,
4200 Cierre mecánico
4310.1 Sello de aceite interno
4310.2 Sello de aceite externo
4590.1 Junta - cubierta
4590.2 Junta- impulsor
4590.3 Junta - casquillo
4610.1 Goma - adaptador
4610.2 Goma – cojinete de apoyo
6521
tapón – ventilación de
alojamiento de cojinete
6541.1 Arandela - cojinete
6569.1
tapón – drenaje de
alojamiento de cojinete
6570.12 Tornillo - abrazadera
6570.2
Tornillo –
cubierta/adaptador
6570.3
Tornillo – cojinete de
apoyo
6570.4 Tornillo - base
6570.5
Tornillo - alojamiento de
cojinete
6572.1 Barra - cuerpo
6572.2 Barra - casquillo
6580.1 Tuerca - cuerpo
6580.2 Tuerca - casquillo
6700 Llave—eje/acoplamiento
Impulsor de
alabes
invertidas
opcional
Impulsor
aierto
opcional
