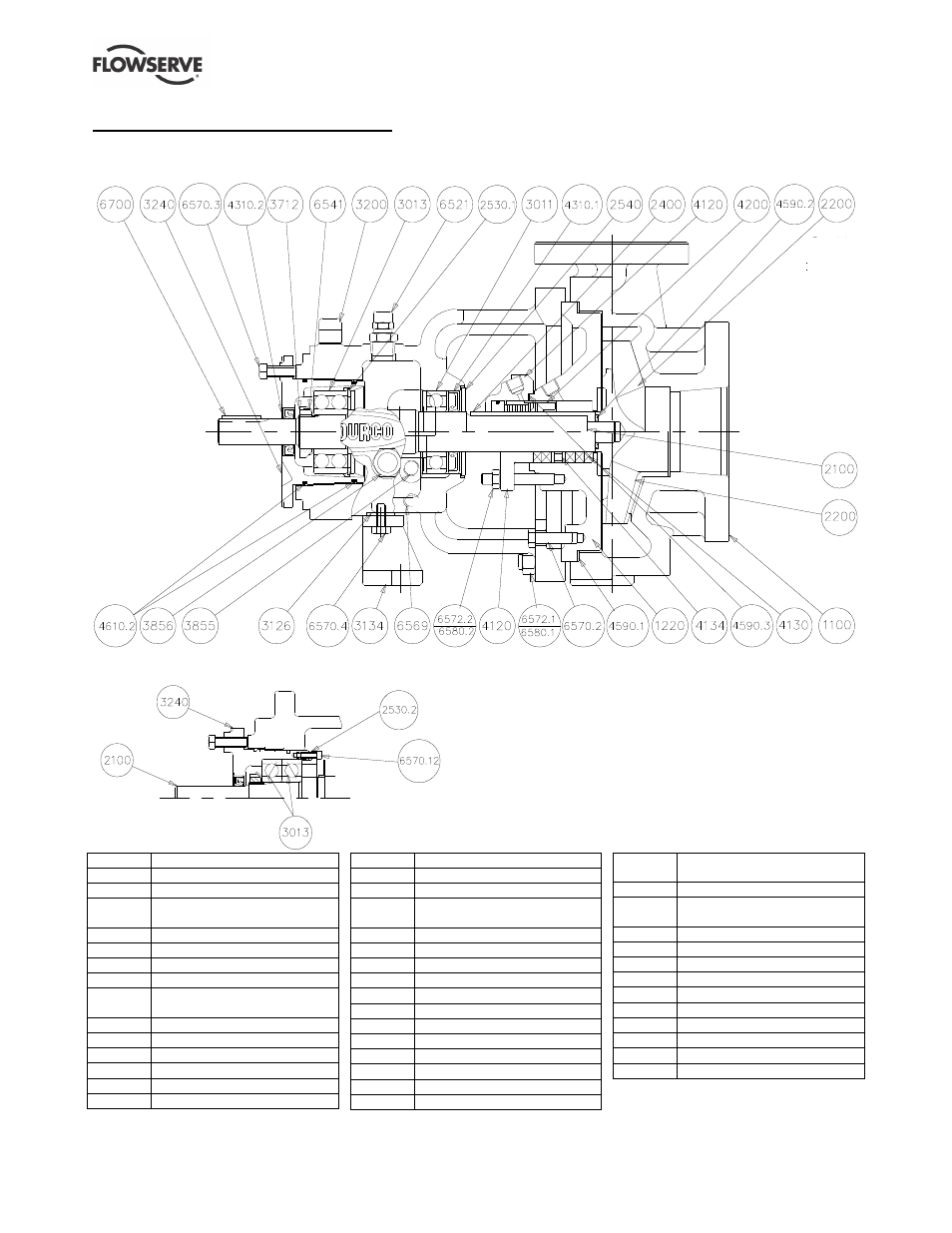

8 LISTA DE PIEZAS Y GRAFICOS
8.1 Bomba estándar Mark 3, Grupo 1
Doble disposición opcional
Elemento
Descripción
1100
Cuerpo
1220
Cubierta
1340
Adaptador - alojamiento de
cojinete
2100
Eje
2200
Impulsor
2400
Camisa, opcional
2530.1
Anillo retenedor - cojinete
2530.2
Anillo retenedor – tipo
abrazadera
2540
Deflector – interno opcional
2541
Eliminador de aceite - opcional
3011
Cojinete de bola - interno
3013
Cojinete de bola - externo
3126.1
Cuña
3134
Pie de soporte
3200
Alojamiento de cojinete
3240
Cojinete de apoyo
3712
Contratuerca de cojinete
3855
Nivelador constante de aceite
(no mostrado)
3856
Calibre – alojamiento de cojinete
4120
Casquillo
4130
Paquete - opcional
4134
Sellos de caja – paquete opcional
4200
Cierre mecánico
4310.1
Sello de aceite interno
4310.2
Sello de aceite externo
4590.1
Junta - cubierta
4590.2
Junta- impulsor
4590.3
Junta - casquillo
4610.1
Goma - adaptador
4610.2
Goma – cojinete de apoyo
6521
Tapón – ventilación de
alojamiento de cojinete
6541.1
Arandela - cojinete
6569.1
Tapón – drenaje de alojamiento
de cojinete
6570.12
Tornillo - abrazadera
6570.2
Tornillo – cubierta/adaptador
6570.3
Tornillo – cojinete de apoyo
6570.4
Tornillo - base
6570.5
Tornillo - alojamiento de cojinete
6572.1
Barra - cuerpo
6572.2
Barra - casquillo
6580.1
Tuerca - cuerpo
6580.2
Tuerca - casquillo
6700
Llave—eje/acoplamiento
Impulsor
abierto
opcional
Impulsor estándar de
alabes invertidas
