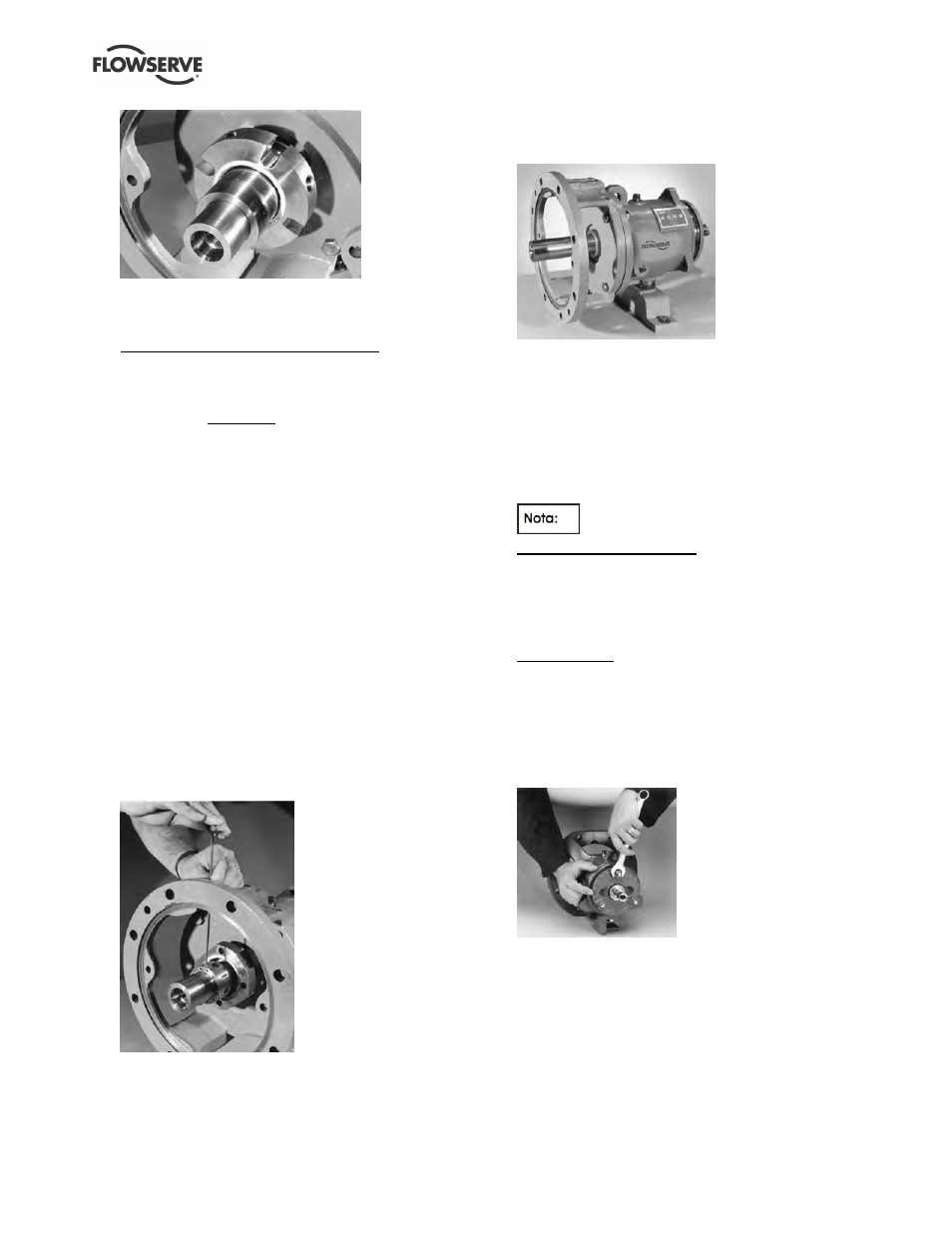

Figura 6-10
n) Retire el sello o prensaestopas [6580.2] si esta
equipado.
o) Retire la cubierta.
Todas las bombas excepto Sealmatic
Remueva los dos tornillos de cabeza [6570.2]
que sostienen la cubierta trasera [1220] al
adaptador. Retire esta parte cuidadosamente.
Solo bomba
Sealmatic
Retire los tornillos de cabeza que sostienen la
cubierta trasera [1220] a la cubierta de
reflexión[1220.1]. Para bombas Grupo 3 retire los
tornillos de cabeza [6570.2] que sostienen la
cubierta trasera [1220] al adaptador [1340]. Retire
la cubierta. Ahora la reflexión esta expuesta
[2200.1] y debe ser libre de deslizarse del eje. Al
momento esta pegada, la reflexión puede ser
sacada usando 2 destornilladores separados entre
la reflexión [2200.1] y la cubierta [1220.1].
p) Si un tipo de componente dentro del cierre
mecánico es usado [4200], afloje los tornillos en la
unidad giratoria y remuévalo del eje (ver figura 6-
11). Luego presione el casquillo [4120] y la base
estacionaria del eje. Retire la base estacionaria del
casquillo. Descarte todas las gomas y juntas.
q) Si un tipo de componente fuera del cierre mecánico
es usado, retire el casquillo y la base estacionaria.
Retire la base estacionaria del casquillo. Afloje los
tornillos en la unidad giratoria y retírelos del eje.
Descarte todas las gomas y juntas.
Figura 6-11
r) Si se utilizan empaquetaduras [4130] retírelas y
los sellos de caja de anillo linterna, 4134].
Remueva el casquillo [4120].
s) Si la bomba tiene una funda tipo gancho [2400]
puede ser retirada ahora. La unidad ahora
aparece como se muestra en la figura 6-12.
Figura 6-12
t) Si el Terminal de poder esta lubricado con aceite,
retire el tapón de drenaje [6569.1] y drene el
aceite del alojamiento de cojinete [3200].
u) Si la bomba tiene sellos de reborde, un deflector
[2540] estará presente. Retírelo.
v) Aflojando los tres tornillos [6570.3] en el cojinete
de apoyo [3240]. El cojinete de apoyo debe ser
desenroscado completamente del alojamiento de
cojinete.
(No haga palanca contra el eje.)
Diseño Mark 3A y ANSI 3A
La cara del cojinete de apoyo tiene tres orejas
cuadradas que sobresalen de la superficie. El
cojinete de apoyo es girado utilizando una llave de
punta abierta en una de las orejas cuadradas como
se muestra en la figura 6-13.
Diseño
Mark 3
En las bombas del Grupo 1 y 2 el cojinete de apoyo
es girado utilizando una llave de correa, con la
correa ubicada alrededor de el diámetro externo de
la cara de apoyo. En las bombas del Grupo 3, el
cojinete de apoyo es girado usando una llave de
tuercas para conectar los dientes en el diámetro
externo del cojinete de apoyo.
Figura 6-13
w) Como las gomas [4610.2] alguna resistencia al
remover el cojinete de apoyo del ensamblaje del
acoplamiento, sujete la cubierta del cojinete de
apoyo firmemente y con suave rotación, extráigala
del acoplamiento de cojinete. El ensamblaje del
cojinete de apoyo con el eje y los cojinetes deben
estar libres. Esta unidad aparecerá como se
muestra en la figura 6-14. Desmontaje posterior no
es requerido a menos que los cojinetes sean
reemplazados.
