Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
82
4.19.8 Modo SIL: SIL estándar (opcional)
Software personalizado está disponible para el MX que permite al usuario establecer ciertas características para la
prueba rendimiento de carrera parcial (PS) y ESD.
NOTA: Estas tres entradas normalmente pueden configurarse. Cuando el modo SIL está habilitado, la entrada 0 está
preconfigurada para ESD, la entrada 1 está preconfigurada para carrera parcial, y ninguna de las entradas pueden ser
modificadas por el cliente. La entrada 2 puede configurarse por el usuario, inhibición, ESD o CSE.
Entrada 0 (valor predeterminado normal: ESD) terminal 30:
• Establecer como habilitada, ESD, señal presente
Entrada 1 (valor predeterminado normal: abrir inhibición) terminal 34:
Establecer como habilitada, función de carrera parcial, señal presente = activa
Entrada 2 (valor predeterminado normal: cerrar inhibición) terminal 35:
• Establecer como deshabilitada, entrada de usuario, señal ausente = activa
Cuando se selecciona este modo, se configuran las anulaciones de ESD para que el ESD tenga prioridad sobre
las opciones de parar, local y ESD de red. No se puede cambiar esa entrada 0 en ESD, pero se puede habilitar/
deshabilitar, ajustar señal como presente/ausente, o bien, se puede cambiar la acción del ESD.
NOTA: Estas tres entradas se mantienen como entradas de apertura-parar-cierre. Cuando está habilitado el modo
personalizado, el modo de cableado está predeterminado en control de 4 hilos y no se puede modificar.
Entrada 3 (valor predeterminado normal: cerrar) terminal 26
Entrada 4 (valor predeterminado normal: abrir) terminal 25
Entrada 5 (valor predeterminado normal: cerrar) terminal 27

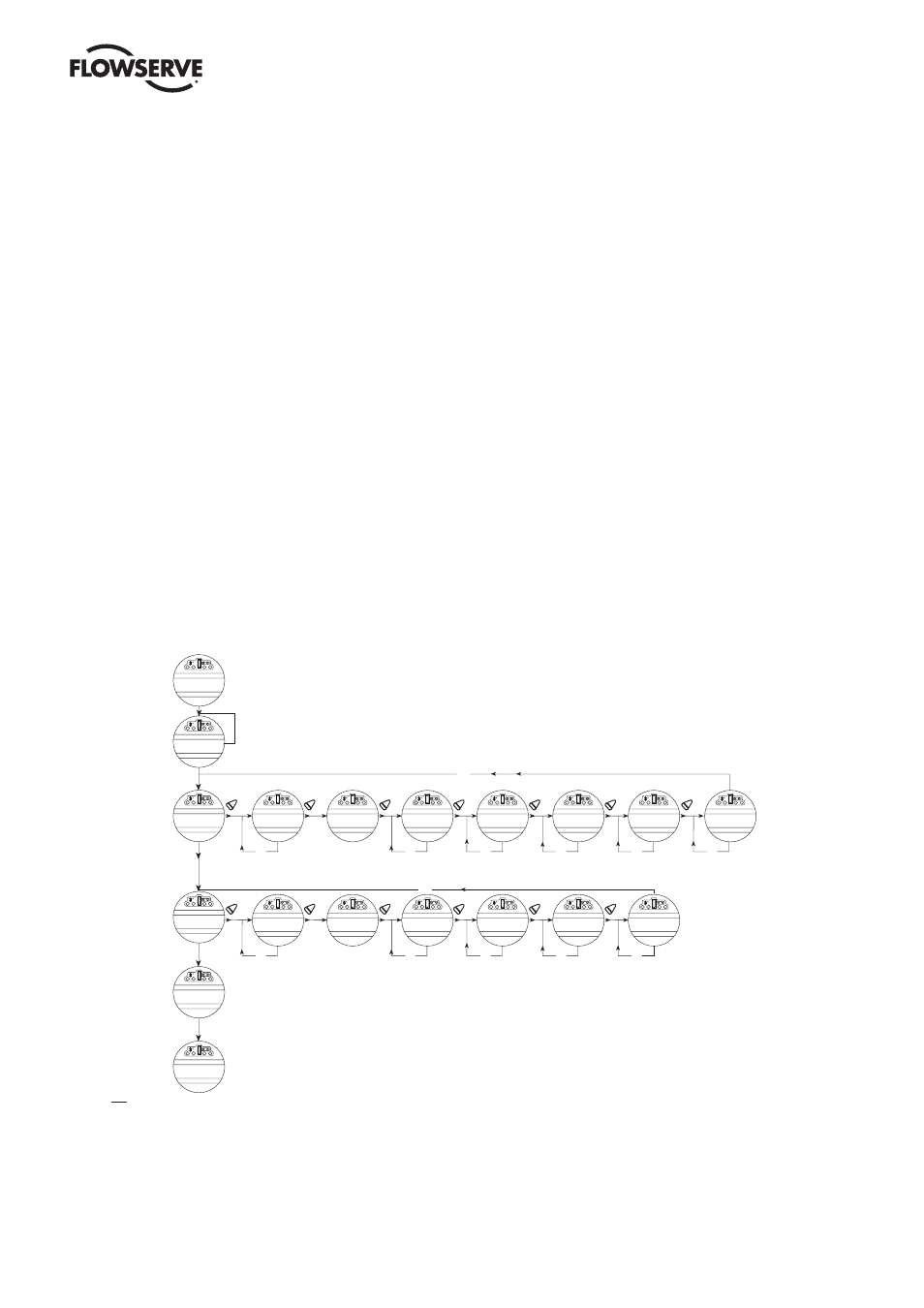

Figura 4.32: control SIL (estándar)
¿CONTROL DE
SIL ESTANDAR?
ESTATUS
(ACTIVO)-OK?
FUNCION DE
ESTATUS ESD-OK?
¿MODO ENTRADA
DE USUARIO?
CAMBIAR ENTRADA
DIGITAL-0
CAMBIAR ENTRADA
DIGITAL 1
NOTA 1: La entrada 2 puede configurarse como cualquier entrada estándar, es decir, inhibiciones. ESO, entrada de usuario
NOTA 2: El menú ESO MOVER A solo aparece si la posición se elige como acción.
VER NOTA 2
VER NOTA 1
AUSENTE
DETENER
ABRIR
CERRAR
IGNORAR
4 cables
3 cables, mantenim.
3 cables, impulso
2 cables
Entrada de usuario
SI
NO
SI
APAGADO
SI
SI
SI
SI
SI SI SI
CAMBIAR ENTRADA
DIGITAL-2
GUARDAR
CONFIGURACION?
NO
SEÑAL
PRESENTE-OK?
NO
ACCION ESD
(POSICION)-OK?
NO
MOVER A
XXX%-OK?
NO
BANDA PROPORCIO
XXX%-OK?
BANDA MUERTA
XXX%-OK?
NO NO
ESTATUS
(ACTIVO)-OK?
AUSENTE
SI SI
APAGADO
SI
SI
SI SI SI
ESTATUS FUNC. DE
CARRERA PARCIAL
NO
SEÑAL
PRESENTE-OK?
NO
PS MOVER A
XXX%-OK?
NO
BANDA PROPORCIO
XXX%-OK?
NO
BANDA MUERTA
XXX%-OK?
NO
