21
Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
flowserve.com
Instalación piloto
Deslice el piloto al conjunto de la base de empuje y asegúrelo con dos arandelas y tornillos. Ajuste bien.
3.1.3 Unidad tipo "BL": Aplicación de la unidad estriada
Las tuercas estriadas de aleación de acero se proporcionan con una categoría de estriado involuto estándar para
operar válvulas de vástago ascendente y rotatorio según los requisitos de los clientes. El desmontaje y montaje
son iguales que para la base B4 y la tuerca de torque. Consulte la Sección 3.1.1, Bases de tipo "B": Aplicaciones del
torque únicamente.

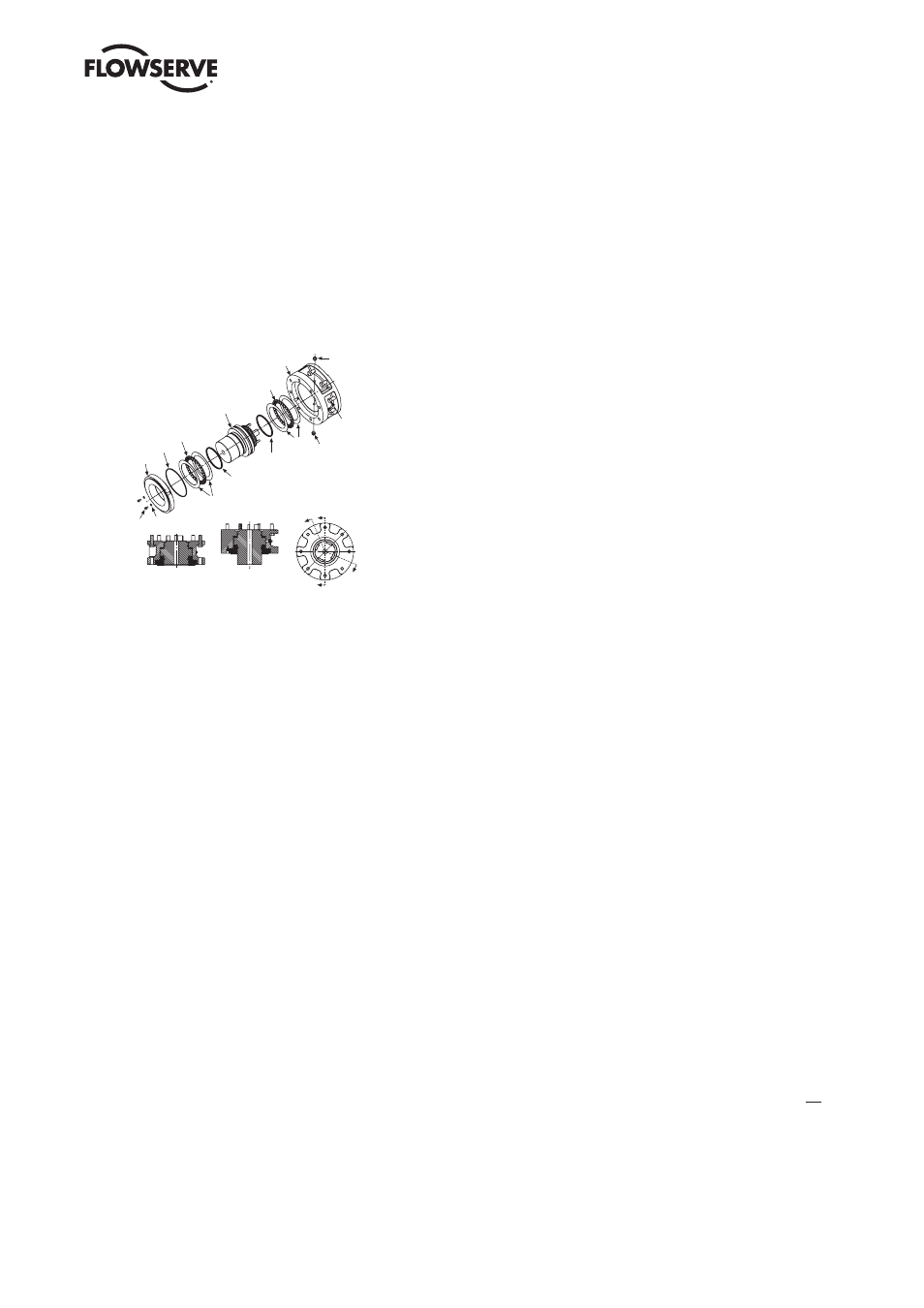

Figura 3.9: vista de despiece de la base de empuje (MX-140/MX-150 únicamente)
Tornillos de cabeza hueca
Cuerpo
Cojinete
de empuje
Anillo
tipo Quad
Tuerca de arrastre
Arandelas de empuje
Cojinete
de empuje Junta
tórica
Tornillos de
cabeza hueca
Arandelas
Piloto
de empuje
Tapón de grasa
Tapón de grasa
Sección A-A
Vista con tuerca extendida
Sección B-B
Vista con tuerca extendida
A
B
B
A
Anillo tipo Quad
Arandelas
de empuje
3.2 Instalación mecánica en la válvula o de la caja de engranajes
NOTA: Consulte el boletín de mantenimiento y piezas de repuesto de MX (LMENIM2314) para obtener instrucciones
más detalladas.
Antes de instalar el actuador en la válvula o caja de engranajes, compruebe lo siguiente para facilitar la instalación:
• Verifique que la brida de montaje se adapte dimensionalmente para coincidir con la base del actuador. Asegúrese
de que quede en posición perpendicular al vástago de la válvula o al eje de entrada de la caja de engranajes.
• Asegúrese de que la tuerca del vástago se acople con el vástago de la válvula o el eje de entrada. Para las tuercas
atornilladas, se recomienda bajar completamente la tuerca del vástago a lo largo del vástago para comprobar si
está bien ajustado. Los ejes con chaveta o estriados deben deslizarse libremente con la chaveta instalada.
• Asegúrese de que la tuerca del vástago engrane correctamente con el vástago de la válvula o el eje de entrada
cuando está montado. Por lo general, la extensión mínima del engranaje es de 1,5 veces el diámetro del vástago.
• Verifique que los espárragos o los tornillos de montaje tengan el largo correcto para que se adapten al grosor de la
placa de montaje.
• Verifique las especificaciones de la tornillería para el estilo inglés:
• Tornillo tipo cabeza hueca según ASTM A 574 y ANSI 18.3.
• Tornillo de cabeza hexagonal según SAE J429 de grado 5.
• Verifique las especificaciones de la tornillería para el sistema métrico: tornillos tipo cabeza hueca y hexagonal por
clase de propiedad 12.9.
• Limpie y lubrique el vástago de la válvula o el eje de entrada.
• Asegúrese de que haya sistemas para elevar cargas y eslingas disponibles en el lugar de la instalación.
NOTA: No utilice el volante para levantar el actuador.
