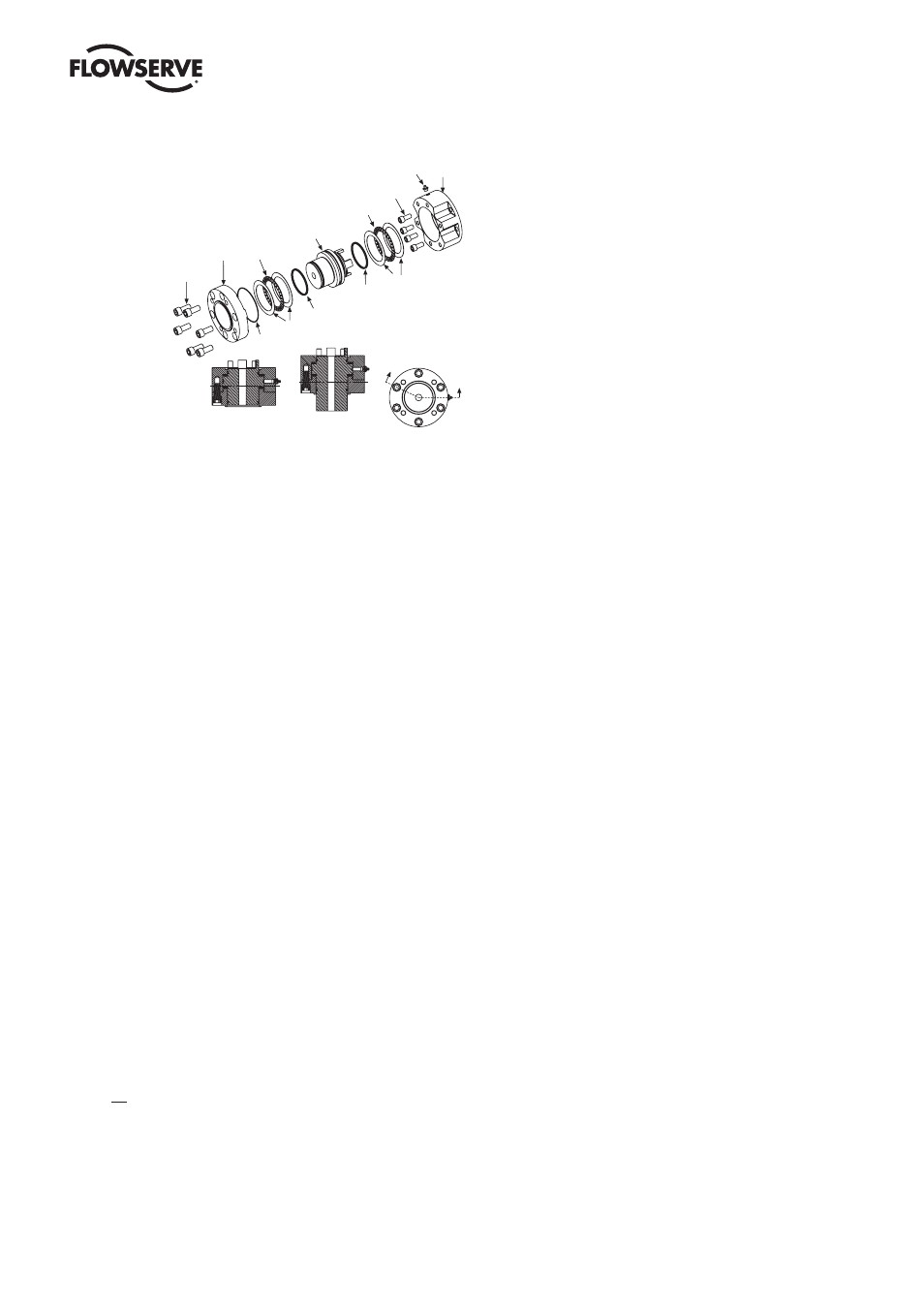

Figura 3.8: vista de despiece de la base de empuje (MX-85 únicamente)
Sección A-A
Vista con tuerca estándar
Sección A-A
Vista con tuerca extendida
A
A
Tornillos de
cabeza hueca
Plato de
montaje
Arandela de empuje
Cojinete
de empuje
Anillo tipo Quad
Tuerca de arrastre
Cojinete de empuje
Tornillos de cabeza hueca
Cuerpo
Arandela de empuje
Tapón de grasa
Junta tórica
Anillo tipo Quad
Desmontaje: unidades MX-140/MX-150
Consulte la Figura 3.9.
Puede recomendarse el desmontaje del cuerpo del actuador de la base para permitir que la base permanezca en la
válvula si el actuador debe retirarse de servicio.
Extracción piloto
Quite los dos tornillos y las arandelas que sujetan el piloto de la válvula a la base de empuje y quite el piloto.
Extracción del cojinete de empuje y de la tuerca
1. Quite el primer conjunto de arandelas de empuje y el cojinete.
2. Quite la tuerca del vástago.
NOTA: Las arandelas de empuje, cojinetes y tuerca del vástago se pueden quitar al mismo tiempo. El segundo
conjunto de arandelas de empuje y el cojinete no tienen que quitarse.
3. Mueva la tuerca del vástago para que se adapte al vástago de la válvula. Asegúrese de que haya suficiente
espacio libre para evitar el desgaste innecesario y el calentamiento durante la operación.
El montaje: unidades MX-140
Consulte la Figura 3.9.
1. Limpie bien la tuerca del vástago, las arandelas y el/los cojinete(s).
2. Quite el tapón de grasa.
3. Deslice el segundo conjunto de arandelas de empuje y el cojinete a su lugar si se habían quitado.
4. Instale la tuerca del vástago. Lubrique bien.
5. Instale el primer conjunto de arandelas de empuje y el cojinete.
6. Instale el tapón de grasa.
NOTA: El orden de montaje de las arandelas de empuje y los cojinetes debe ser el siguiente: arandela, cojinete de
empuje, arandela.
NOTA: Llene la base con grasa Nebula EP 0, Conoco Conolith EP 00, Dynalife-L-EP0, Mobil SHC 632, Triton ELL o
EP0 a base de litio.
