Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
38

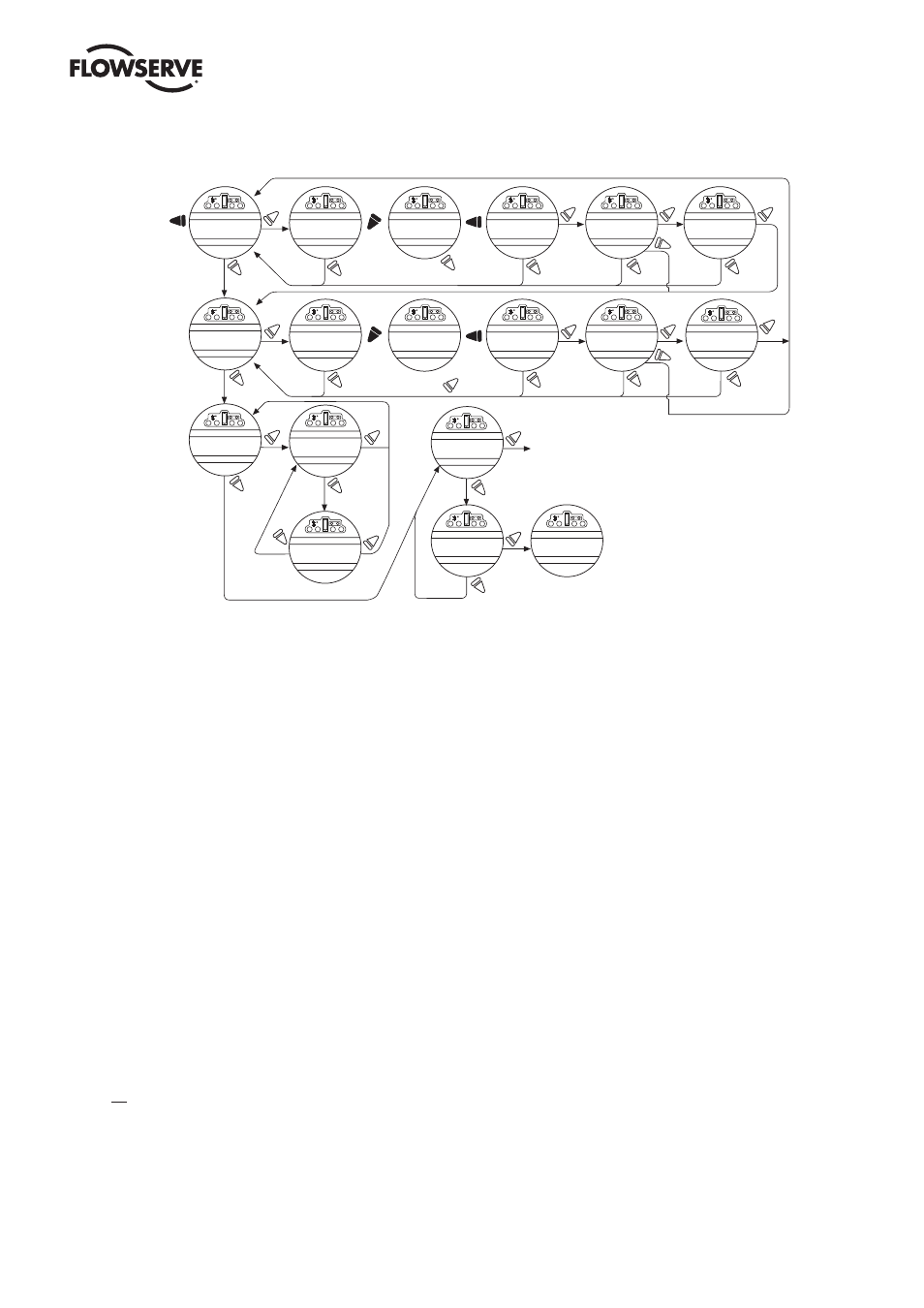

Figura 3.23: configuración de posición,operación eléctrica
“NO” hace
funcionar en
sentido de cierre
“YES” (Sí)
hace funcionar en
sentido de apertura
Ingresar modo
"SETUP" (Configuración)
ABRIR VALVULA
VOLVER A PARADO
ABRIR
VALVULA OK?
GUARDAR LIMITE
ABIERTO OK?
CONFIGURAR?
CERRAR VALVULA
VOLVER A PARADO
GUARDAR LIMITE
CERRADO OK?
CERRAR
VALVULA OK?
CERRAR
VALVULA OK?
SALIR DE
CONFIGURACION?
ESTATUS ABIERTO
100% OK?
AJUSTAR LIMITE
EXTREMO CERRADO?
SI
SI SI2
SI
SI
SI
SI SI2
NO NO
NO
NO NO
SI1
NO NO
NO
NO
PARAR
PARAR PARAR
LOCAL
Cambiar a
LOCAL
Cambiar a
ABRIR
VALVULA OK?
AJUSTE LIMITE
EXTREMO ABIERTO?
SI
NO NO
SET PRECISION
DE POSICION?
POSICION
XXX% ABIERTO?
SI
NO NO
POSICION
XXX.X% ABIERTO?
NO
IDENTICAL LIMITS
KEEP OPEN LIMIT?
SI
NO
IDENTICAL LIMITS
KEEP CLOSE LIMIT?
SI
NO
SI
SI
SI1
NOTA 1: Si los límites de cierre y
apertura no son idénticos
NOTA 2: Si los límites de cierre y
apertura son idénticos
Al mover la perilla roja de la posición "STOP" (Detener) a "LOCAL" o "REMOTE" (Remoto), se guardan
automáticamente en la memoria no volátil todos los cambios que se hayan hecho.
3.6 Operación del actuador MX
3.6.1 Operación manual
Haga funcionar el actuador con el volante de la siguiente manera:
1. Baje la palanca de embrague y, al mismo tiempo, gire lentamente el volante hasta que el embrague esté
completamente engranado.
2. Suelte la palanca y regresará a su posición original. El embrague se mantendrá en el modo manual mediante
pestillos de resorte.
La operación manual ahora es posible, y el actuador solo puede volver a la operación eléctrica por medio de la
activación del motor. Al encender el motor, se activa el pestillo de resorte y el embrague se desacopla del volante y
vuelve a engranarse con la impulsión por engranaje. Para impedir la operación manual no autorizada del actuador, la
palanca de embrague se puede cerrar con candado en el modo "MOTOR". Se recomienda un candado de 1/2 pulgada.
3.6.2 Operación eléctrica
Antes de encender el actuador, verifique que los detalles del voltaje del suministro eléctrico de la placa sean
correctos para la instalación. La conexión de una alimentación eléctrica incorrecta a los terminales del actuador
podría ocasionar que los fusibles se quemen o causar daño permanente a los componentes eléctricos de la unidad.
No es necesario verificar la rotación de la fase dado que todas las unidades se suministran con una característica
de corrección de Autofase. Pase energía al actuador, pero no opere el actuador sin comprobar primero que se ha
instalado y configurado correctamente para la aplicación prevista.
