5.7 Visualización de la identificación
En el cuadro de diálogo "IDENTIFICATION" (Identificación) puede consultarse la identidad del actuador. Este cuadro
de diálogo proporciona información valiosa para el pedido de repuestos o la comprobación de la especificación del
actuador.
NOTA: El número de serie, el número de pedido y el número de revisión de software se introducen en el momento
de la fabricación y no se pueden modificar en la pantalla. El número de revisión de software es necesario cuando se
solicitan placas opcionales.

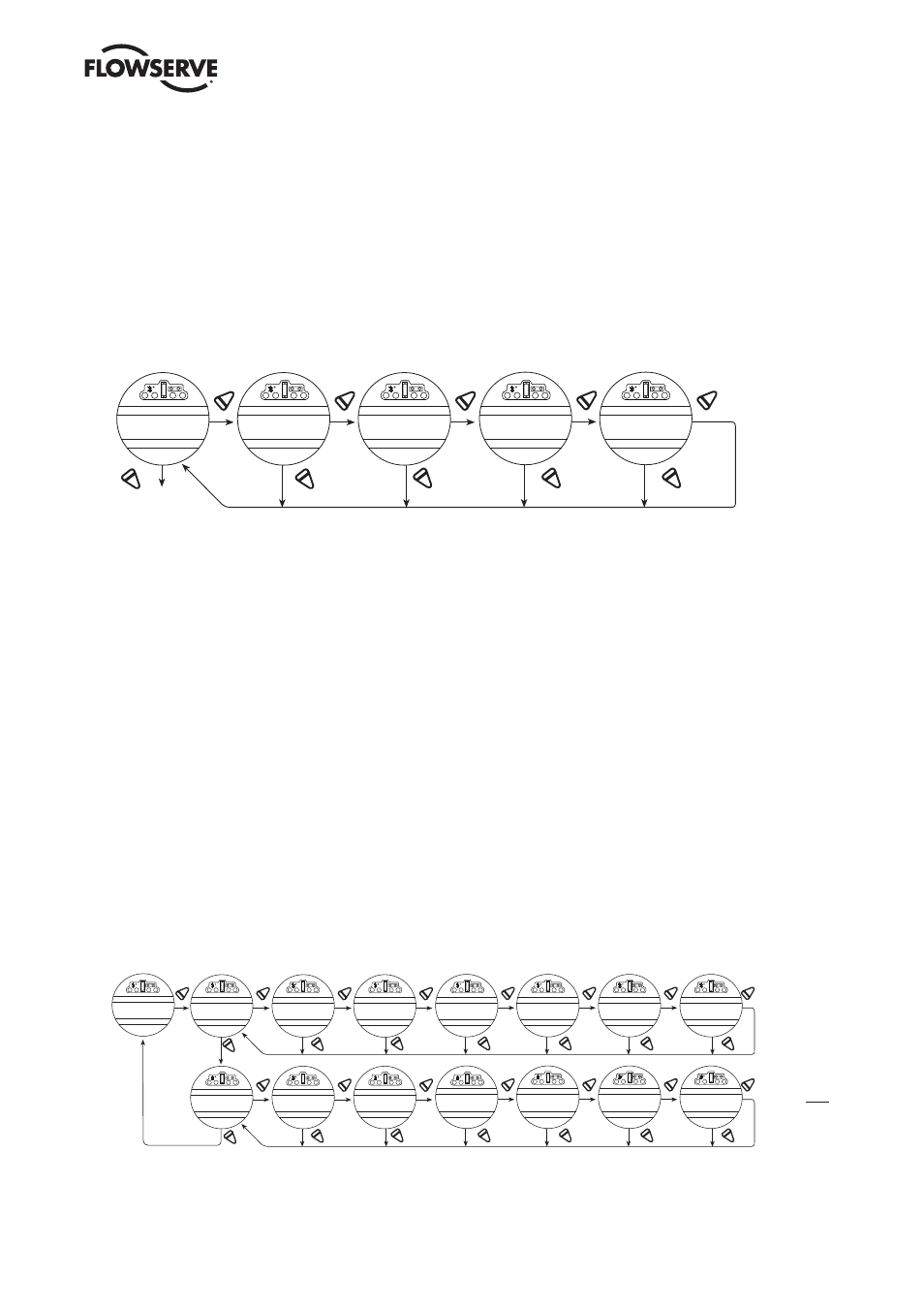

Figura 5.6: visualización de la identificación
SI SI SI
NO NO
SI
NO NO
SI
NO
VER
IDENTIFICACION?
ETIQUETA
N.º MOV257-OK?
SERIAL
# M002567 -OK?
PEDIDO N.º
366765F-OK?
FIRMWARE
REV. E654
SI SI
NO NO
SI
NO
SI
NO
VER RED
¿REVISIONES?
SI
NO
DDC MODBUS
XXXXXXX
REV DE FF
XXXXXXXX
SI
NO
PROFIBUS DP
XXXXXXXX
PROFIBUS PA
XXXXXXXX
DEVICENET
XXXXXXXX
*Las revisiones de la red solo se mostrarán si la placa de red opcional está instalada en MX.
* * * *
5.8 Visualización del perfil del torque
La información contenida en el cuadro de diálogo "TORQUE PROFILE" (Perfil del torque) proporciona una indicación
de la condición de la válvula con respecto a la última vez que se reiniciaron los valores de referencia desde el reinicio
de diagnóstico. Consulte la Sección 4.22, Número de identificación. Puede dar una indicación de un cambio en las
condiciones del proceso, tales como el aumento de la presión.
Se proporcionan los detalles del torque de referencia y del último torque, expresados como un porcentaje del torque
nominal (impresa en la placa, la figura 4.7) que se han producido en los momentos de desasiento, finalización y pico
de funcionamiento, tanto en el sentido de apertura como de cierre. El torque se expresa proporcionalmente solo
como una referencia de 40% a 100% inclusive. La indicación inicial puede ser 0% hasta que el torque supere el 40%
como mínimo.
• "BREAKOUT" (Desasiento): cantidad de torque necesaria para desasentar la válvula.
• "ENDING" (Finalización): cantidad de torque necesaria para asentar la válvula.
• "PEAK RUNNING" (Pico de funcionamiento): torque máximo detectado durante el ciclo desde el desenganche hasta
la finalización. (Torque máximo a mitad del recorrido).
Figura 5.7: visualización del perfil del torque
SI SI SI
NO NO
SI SI
NO NO NO
SI
NO
SI
NO
SI SI SI
NO NO
SI SI
NO NO NO
SI
NO
SI
NO
SI
VER DIRECC
ABIERTO?
DESASIENTO-REFE
65(%) - OK?
DESASIENTO-ULTI
70(%) - OK?
MAX CARRERA-
REF 40(%) - OK?
FINAL-ULTIMO
40(%) - OK?
MAX CARRERA-
ULT 40(%)-OK?
FINAL-REFERENCIA
40(%) - OK?
VER DIRECC
CERRADO?
DESASIENTO-REFE
40(%) - OK?
DESASIENTO-ULTI
43(%) - OK?
MAX CARRERA-
REF 40(%) - OK?
FINAL-ULTIMO
60(%) - OK?
MAX CARRERA-
ULT 40(%)-OK?
FINAL-REFERENCIA
55(%) - OK?
VER PROFILE
DE TORQUE
