Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
32

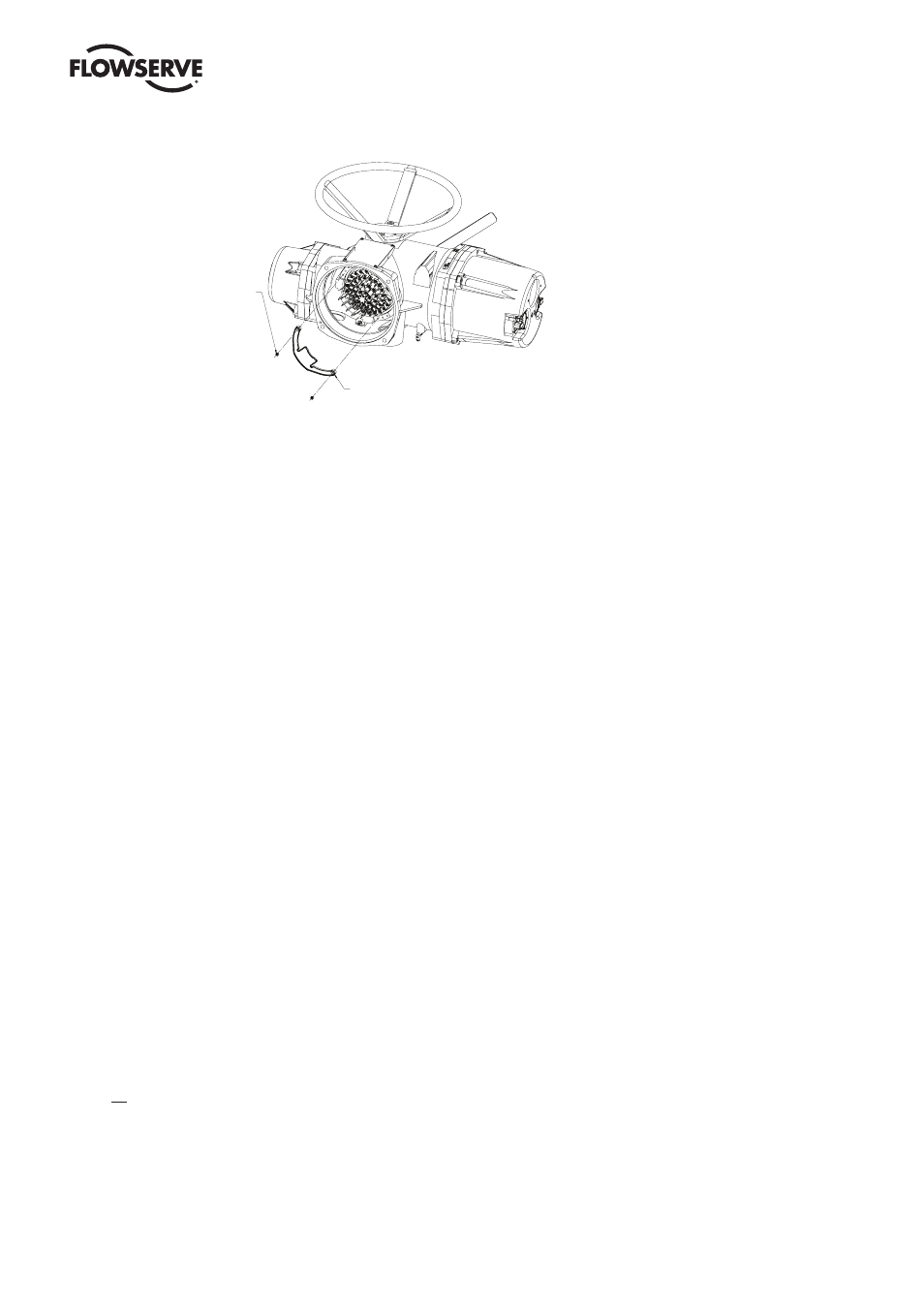

Figura 3.19: blindaje del bloque de terminales
TORNILLO
AUTOBLOQUEANTE
M3 X 5
USE DOS (2) PARA
MONTAR LA
PROTECCIÓN. USE 2
TORNILLOS DEL
BLOQUE DE
TERMINALES O DE LA
BOLSA PARA
USUARIOS FINALES
PROTECCIÓN DEL BLOQUE
DE TERMINALES
3.5 Puesta en marcha del actuador
Antes de intentar poner en marcha el actuador, verifique que el actuador esté instalado correctamente en la válvula y
que la fuente de alimentación principal esté encendida (posición "ON").
Después de realizar las primeras conexiones eléctricas como se detalla en la Sección 3.3 Conexiones eléctricas, el
actuador MX puede ponerse en marcha sin quitar ninguna de las cubiertas. No se necesitan herramientas especiales.
La configuración se logra mediante el uso de la pantalla LCD y las perillas de control montadas en el panel de
control.
Para posicionar el actuador:
1. Coloque la perilla roja en la posición "LOCAL".
2. Mueva la perilla negra a la posición "OPEN" (Abrir) o "CLOSE" (Cerrar).
Para configurar el actuador:
1. Coloque la perilla roja en la posición "STOP" (Detener).
2. Mueva la perilla negra a la posición "YES" (Sí) o "NO" y libérela para responder a las preguntas que aparecen en
la pantalla LCD.
Deben definirse los límites de las posiciones OPEN y CLOSE después de que el actuador se ha montado en la
válvula. Consulte la Sección 3.5.4, Definición de los límites de posición. Todos los demás parámetros del actuador
están configurados en fábrica, de acuerdo con un conjunto estándar de valores predeterminados de Limitorque
(consulte la sección 3.5.1 Conjunto de configuraciones predeterminadas) o los requisitos especificados en la orden
de compra. Vuelva a confirmar estos ajustes preconfigurados antes de poner en marcha el actuador dado que los
requisitos de la aplicación pueden haber cambiado después de la fabricación del actuador. Consulte la Sección 3.5.2,
Consulta de la configuración actual.
3.5.1 Conjunto de configuraciones predeterminadas
A menos que se especifique lo contrario, los actuadores se envían con la siguiente configuración:
• OPEN (Abrir) se detenga por el límite de posición; asentamiento de Abrir (por posición)
• CLOSE (Cerrar) se detenga por el límite de posición; asentamiento de Cerrar (por posición)
• Control local constante; Modo (constante)
• En sentido horario para cerrar; dirección de cierre (CW)
• ESD: entradas configurables por el usuario, el valor predeterminado es "OFF" (Desactivado)
