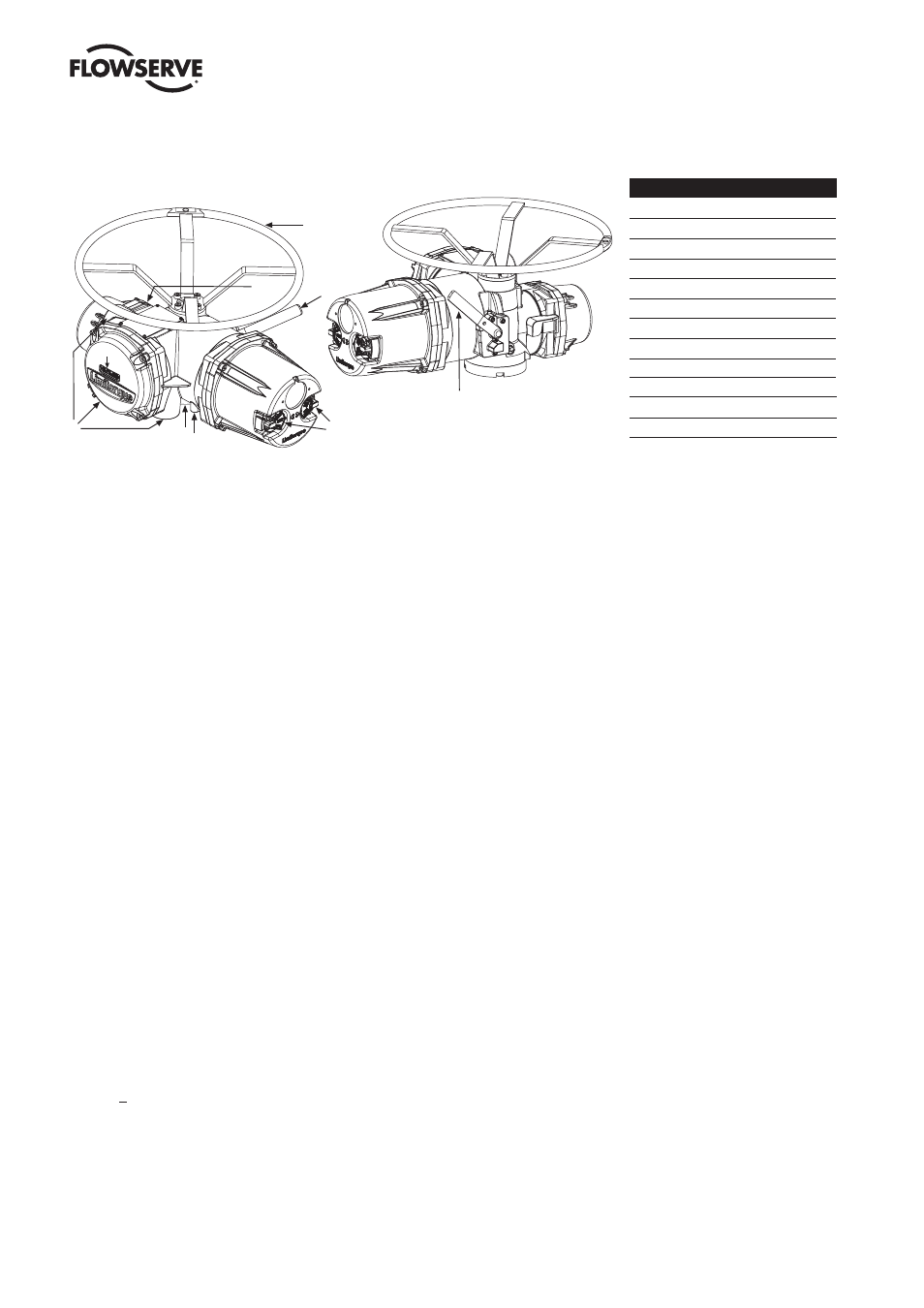

Figura 1.1: Actuador MX-05
Pieza Descripción
1 Volante
2 Palanca de desembrague (MX-05)
3 Llenado de aceite
4 Panel de control
5 LCD
6 Perillas de control
7 Lengüeta de toma de tierra
8 Base de empuje/TORQUE
9 Entradas tipo conduit
10 Compartimiento de terminales
11 MOTOR
12 Placa de identificación
2
1
2
3
7
8
4
5
11
12
10
6 9
1
Notas importantes
• Por favor lea este manual en su totalidad antes de instalar o utilizar el actuador MX. Un entendimiento completo
de la instalación y las opciones de operación le ayudará a instalar el actuador de la manera más eficaz. Limitorque
ha diseñado el actuador MX para que tenga una larga vida útil incluso en los ambientes más adversos. Se propor-
ciona un control flexible y opciones de protección para garantizar que el actuador se adapte a sus necesidades.
• Todos los cuerpos del actuador están sellados con juntas tóricas, y las entradas de cables se suministran con
tapones roscados para proteger el compartimiento de terminales hasta que la unidad esté conectada. Si el
actuador no se puede instalar de forma inmediata, se recomienda que se almacene en un lugar limpio y seco,
preferentemente en un lugar que no esté sujeto a grandes variaciones de temperatura.
• Desconecte todas las líneas de alimentación eléctrica entrantes antes de abrir la cubierta del actuador. El usuario/
operador debe asegurarse de emplear prácticas de trabajo seguras en todo momento y que cumplan con las
normas locales o nacionales vigentes en el lugar específico.
• Para la instalación y puesta en marcha del actuador, solo debe quitarse la cubierta del compartimiento de
terminales. Consulte la Figura 1.1, punto 10. Los ajustes para la puesta en marcha del actuador se realizan de
forma externa; por lo tanto, no es necesario quitar otras cubiertas. El actuador se ensambló en condiciones secas
ideales, y el sellado total del cuerpo protege todos los componentes eléctricos contra el deterioro.
