• Inhibición activada; Estado de inhibición (predeterminado = OFF [Desactivado])
• Mando a distancia: mantenido con tres cables
• Contraseña: 100

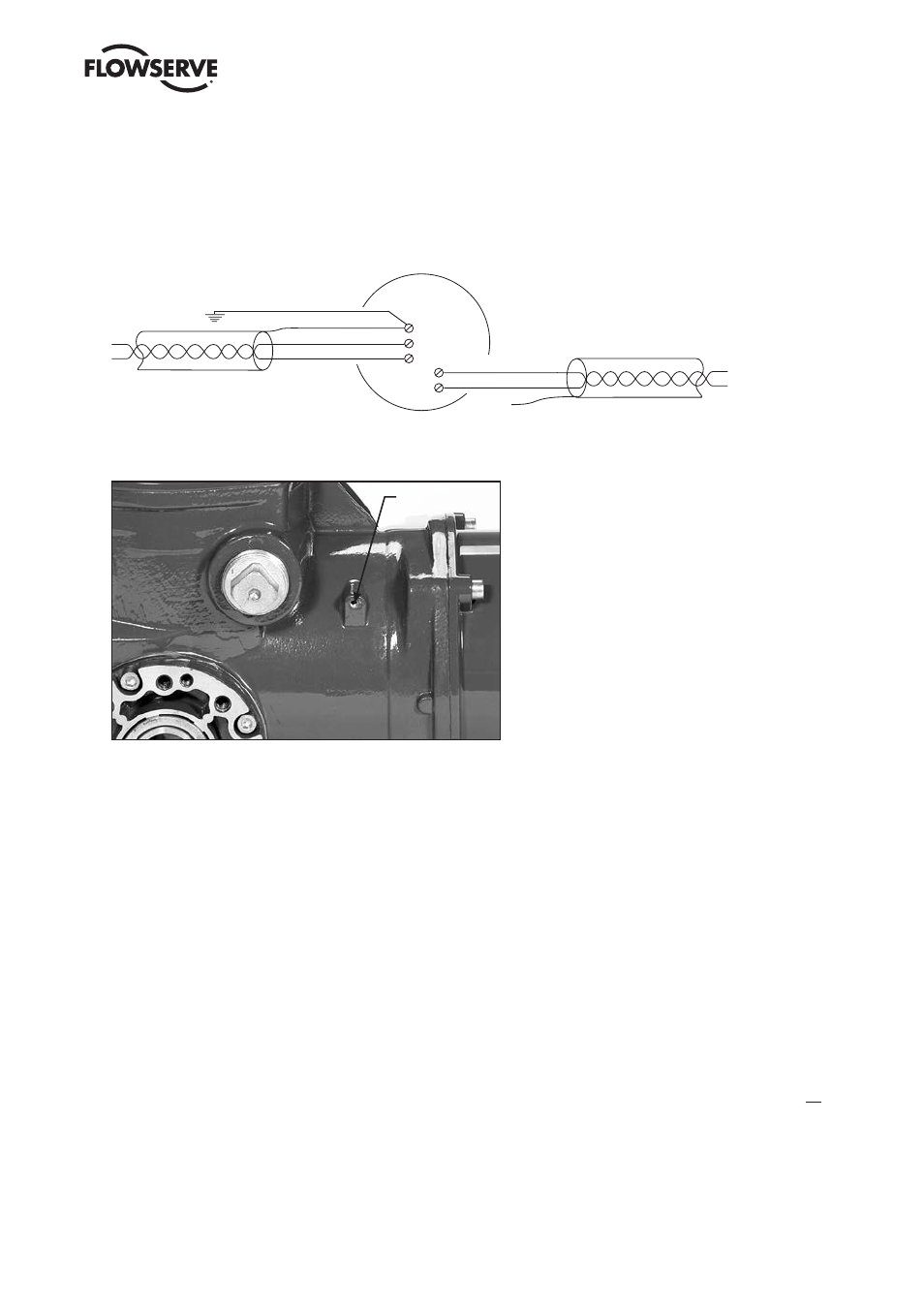

Figura 3.20: Conexión de red del usuario para topología de lazos/
típico de los todos los protocolos de red de dos cables
Protección contra sobrevoltaje
Datos de red-A1*
Datos de red-A1
S/C
Conexión a tierra
Bloque de
terminales
3
4
5
14
13
A
B Datos de red-A2*
Datos de red-A2
Figura 3.21: conexiones externas de tierra/aterramiento (cuerpo)
Lengüeta de
conexión a tierra
