Flowserve MX Electronic Valve Actuator - Manual (Página 70)

Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
70

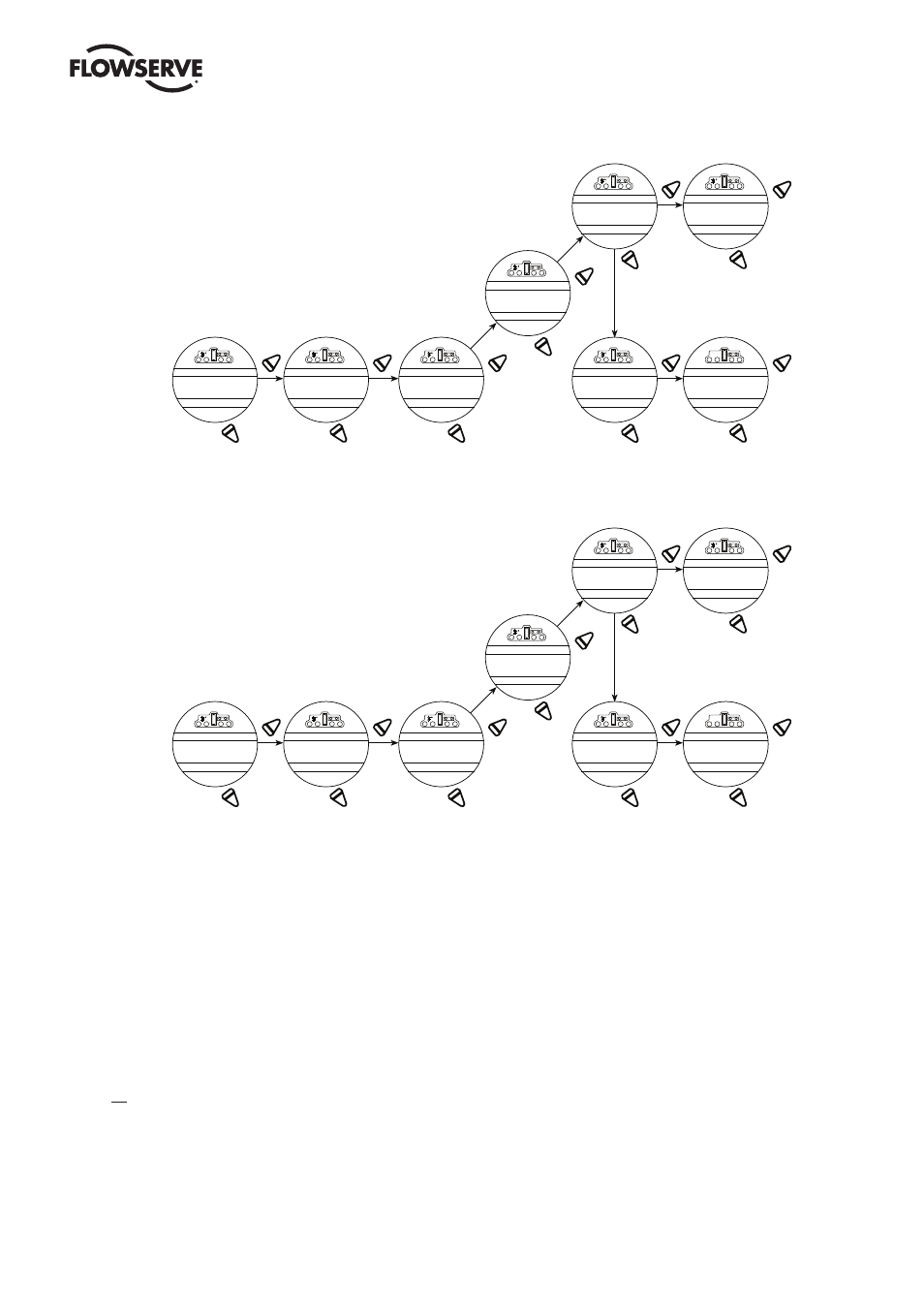

Figura 4.24: cambio de tensión de salida analógica - ATT
SI SI
NO 0-10VDC - OK?
0-5VDC - OK?
1-5VDC - OK?
MIN.-OK? NO
SALIDA ANALOGA
VOLTAGE - OK?
SI
NO
RANGO
2-10VDC-OK?
POLARIDAD 10VDC
MAX.-OK?
SI
NO
CALIBRAR
SENAL BAJA?
SI
NO
SI
NO
CALIBRAR
SENAL ALTA?
GUARDAR
CONFIGURACION?
SI
NO
10 VDC OK?
SI
NO
2 VDC OK?
Si se seleccionó
la opción 5 VDC:
Se mostrará “5VDC”.
Si se seleccionó la opción 5 VDC:
Se mostrará “POLARITY 5VDC” (Polaridad 5 VDC).
Figura 4.25: cambio de corriente de salida analógica - ATT
SI SI
NO 0-20MA - OK? NO
CORRIENTE SALIDA
ANALOGA - OK?
SI
NO
RANGO
4-20MA-OK?
POLARIDAD
20 MA MAX.-OK?
SI
NO
CALIBRAR
SENAL BAJA?
SI
NO
SI
NO
CALIBRAR
SENAL ALTA?
GUARDAR
CONFIGURACION?
SI
NO
20 MA OK?
SI
NO
4MA OK?
MIN.-OK?
4.16.1 Opción de polaridad APT
La opción APT ofrece una señal de retroalimentación de 4-20 mA proporcional a la posición de la válvula. APT se
conecta a los terminales 17 y 18 para la salida de 4-20 mA. Consulte el diagrama de cableado del actuador para
conocer más detalles.
NOTA: Si la segunda opción de salida analógica está activada pero no se adquirió esta opción, la pantalla mostrará
un error de hardware. Para esta opción se requiere una tarjeta opcional de E/S. Para la compra, póngase en contacto
con el coordinador de servicio de Limitorque al (434) 528-4400.
Durante la calibración del límite de posición (consulte la Sección 3.5.4, Definición de los límites de posición), la APT
se calibra automáticamente con la configuración predeterminada: Valor predeterminado = 20 mA de apertura, 4 mA
de cierre.
Para personalizar las opciones de configuración:
1. Seleccione "CHANGE APT?" (¿Cambiar APT?) en la rutina de configuración. Seleccione "YES" (Sí).
