Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
72
la red. La operación del control digital y control de la red se basa en la última orden recibida. La operación por
control analógico se inicia al alternar la entrada del usuario 2 (configurar en entrada CSE) o al interrumpir y volver
a aplicar la señal analógica.
• Digital Control Only (Solo control digital): la unidad funcionará solo con el último comando de entrada digital
recibido.
• Network Control Only (Solo control de red): la unidad funcionará solo con el último comando de red recibido.
• Analog Control Only (Solo control analógico): la unidad funcionará solo con el último comando de entrada
analógica recibido.

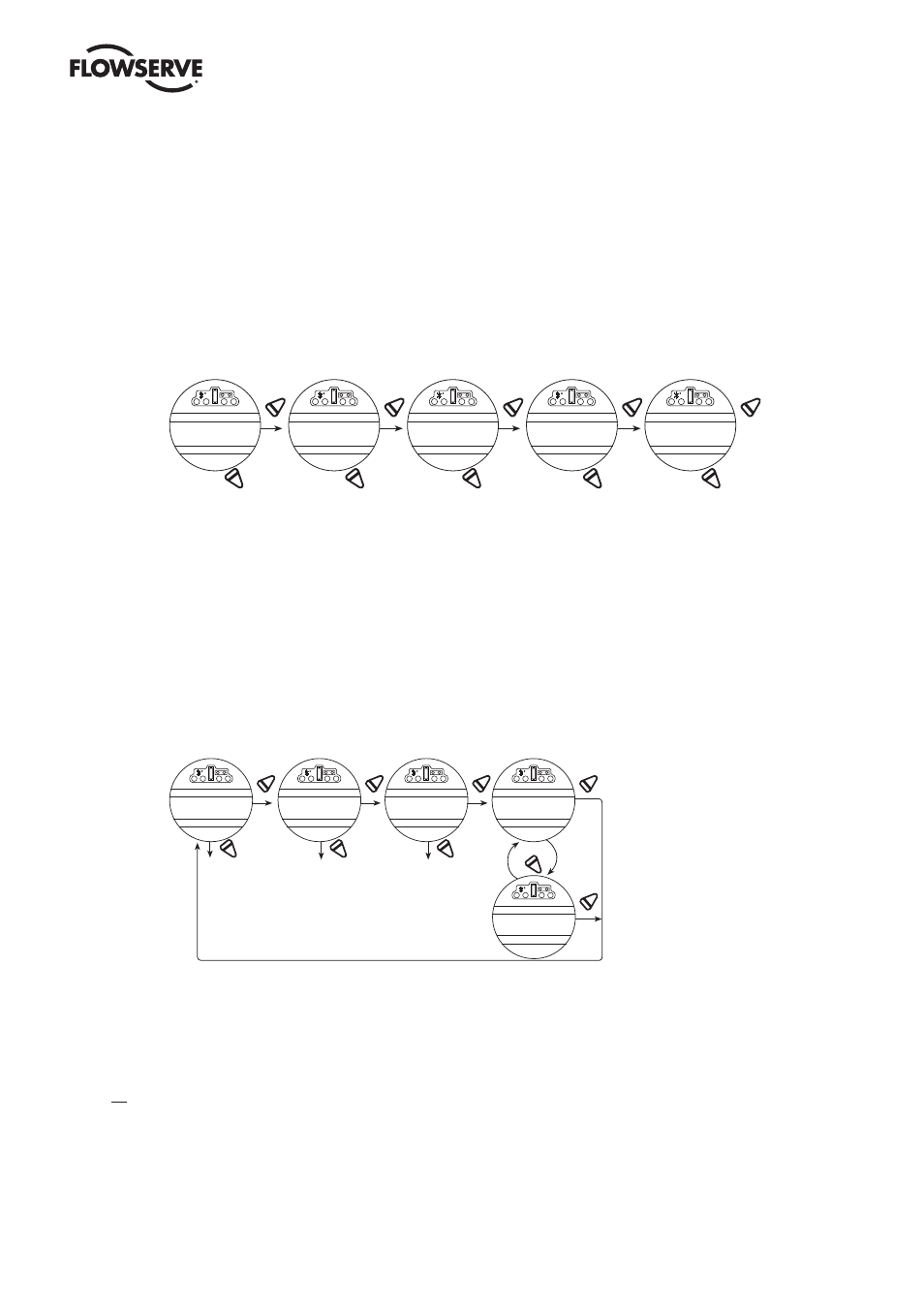

Figura 4.26: modo remoto
NO
SI SI
NO
CAMBIAR MODO
REMOTO
MULTICONTROL
MODO - OK?
NO
SI SI
NO
SOLO CONTROL
DIGITAL?
SOLO CONTROL
DE RED?
SI
NO
SOLO CONTROL
ANALOGO?
4.17.1 Control local
El modo "LOCAL CONTROL" (Control local) cambia la forma en que se usan los interruptores y la pantalla del modo
de control local a partir de los ajustes predeterminados.
Valor predeterminado = Encendido y modo mantenido
NOTA: El usuario puede elegir desactivar el CONTROL LOCAL, en el que se prohíbe operar el ciclo del MX de
abierto a cerrado o invertir. La perilla de control LOCAL-STOP-REMOTE (Local, Detener, Remoto) todavía opera,
y permite al usuario volver a entrar a la configuración y activar de nuevo el Control Local a “ON” (Activar).
Figura 4.27: control local
NO
SI SI
NO
SI
SI
NO
ROJO/VERDE LED
NORMAL-OK?
CAMBIAR
CONTROL LOCAL?
ROJO/VERDE LED
INVERTIDOS-OK?
MODO MANTENIDO
-OK?
SI
NO
(Mando por impulsos)
ESTATUS
ENCENDIDO-OK?
• Modo Mantain (Mantenido): la unidad funcionará continuamente en cualquier sentido cuando la perilla negra se
accione y libere, hasta que la posición de la perilla negra se cambie o la perilla roja se cambie de "LOCAL" a "STOP"
(Detener) o "REMOTE" (Remoto)
• Modo Inching (Por impulsos): la unidad funcionará solo cuando la perilla negra se mantenga en la posición de
apertura o cierre. Si se libera la perilla negra, la unidad se detendrá.
Para personalizar las opciones de configuración:
1. Seleccione "CHANGE LOCAL CONTROL?" (¿Cambiar control local?) en la rutina de configuración.
