Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
60

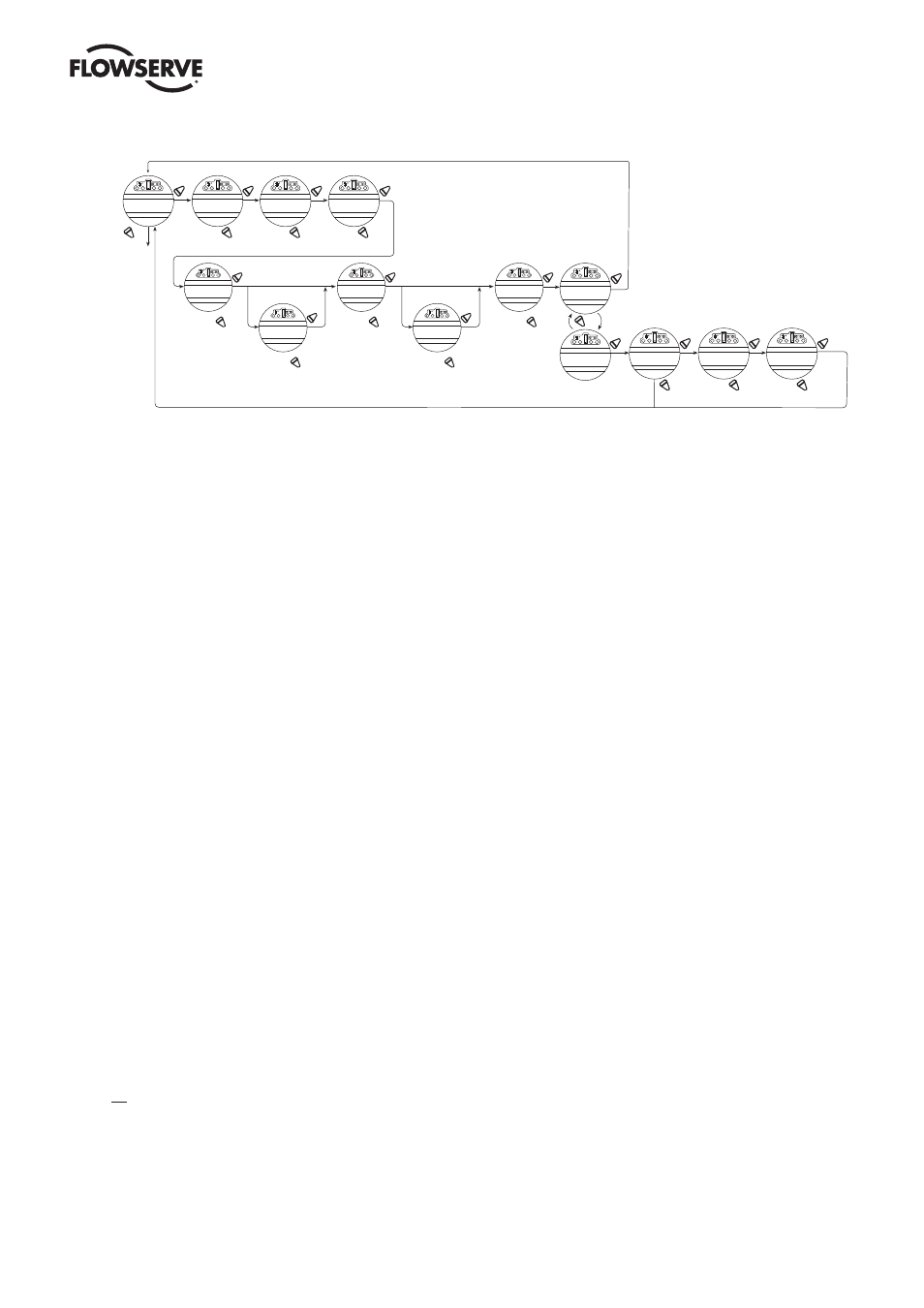

Figura 4.16: Profibus PA
4.12 Opción DN
La opción DN permite controlar el actuador mediante una señal de comunicaciones DeviceNet. Si se ha adquirido la
opción, se habilita automáticamente. El cliente debe usar una herramienta de configuración del sistema DeviceNet
para establecer la dirección DN.
NOTA: Si no se ha adquirido la opción DN, las pantallas para cambiar DN no estarán disponibles. Para agregar la
opción DN, consulte al servicio técnico de Limitorque al (434) 528-4400.
El MX tiene la capacidad de conectarse mediante cables a las entradas digitales para el control, configurarse para
un control analógico (Modutronic) o controlarse a través de protocolos de red. Para usar esta función, seleccione
"Multi-control mode" (Modo multicontrol) en la Sección 4.16, Modo remoto. Este es el valor predeterminado para
el control remoto. Hay tres modos de control remoto cuando está configurado el modo remoto para múltiples
controles: control digital, control analógico y control de la red. La operación del control digital y control de la red se
basa en la última orden recibida. La operación analógica se inicia al alternar la entrada del usuario 2 (configurar en
entrada CSE) o al interrumpir y volver a aplicar el control analógico.
4.12.1 Estado
Valor predeterminado = ENCENDIDO
El estado DN permite que el usuario cambie a partir del estado predeterminado para activar y desactivar la función
de control digital del actuador.
4.12.2 Tasa de baudios
Valor predeterminado = 125K baudios
La tasa de baudios cambia el valor predeterminado de velocidad de la comunicación para adaptarse a la aplicación.
Para cambiar la velocidad predeterminada:
Seleccione "NO" para elegir una tasa de baudios de 125k, 250k, 500k según el diseño del sistema DN. Consulte la
documentación del contrato.
4.12.3 Dirección de la red
Valor predeterminado = 1
La dirección de la red permite al usuario asignar una dirección de red única a un actuador.
NO (APAGADO)
SI
NO NO
NO
SI
SI SI SI
(1%-100%)
Incrementos de 1%
(1%-50%)
Incrementos de 1%
CAMBIAR
PB/PA?
ESTATUS
(ACTIVO)-OK?
SI
CAMBIAR CONTROL
REMOTO?
NO
SI
BANDA MUERTA
(2%)-OK?
BANDA PROPORCIO
(15%)-OK?
NO
ABRIR/CERRAR
MODO - OK?
MODO DE
POSICION-OK?
NO
SI
NO
SI
DIRECCION PB
(1)-OK?
(1-125)
Incrementos
en unidades
(CERRAR)
(ABRIR)
(DETENER)
(POSICION)
SI
NO
ACCION ESD
(IGNORAR)-OK?
(CERRAR)
(ABRIR)
(DETENER)
(POSICION)
SI SI
NO
ACCION PERD COMU
(NINGUNA) - OK?
(0-4095)
NO
RETRA PERD COMUN
(60 SEG)-OK?
(0-100%)
* *
SI
NO
MOVER A
XXX% ABIERTO
(0-100%)
SI
NO
MOVER A
XXX% ABIERTO
* Si la acción elegida es POSITION
(Posición), aparecerá este menú.
ESCALA ANALOGA
(0-100) - OK?
