Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
66
4.14.3 Contacto
Este modo permite al usuario seleccionar el estado del contacto cuando la función está activa. Seleccione "NO" para
elegir si el contacto debe estar normalmente cerrado, normalmente abierto o intermitente cuando la función está
activa. Cuando se selecciona "intermitente", el contacto se cambiará automáticamente entre los valores de apertura y
cierre (1 segundo abierto/1 segundo cerrado).
4.14.4 Posición de la válvula
Esta pantalla solo aparecerá si se ha seleccionado la función "MID-TRAVEL POSITION" (Mitad de recorrido). Alterne
a "NO" hasta que la pantalla indique el valor deseado de porcentaje de apertura a la que debe moverse el contacto.
Si el contacto ha sido seleccionado como normalmente cerrado, se cerrará cuando se haya llegado al punto de
recorrido, con el actuador en movimiento en el sentido de apertura.
NOTA: Los contactos de estado (S) y los contactos de alarma opcional (R) son con enclavamiento y permanecerán
en la última posición configurada en el caso de un corte del suministro eléctrico.
4.15 Temporizador de dos velocidades (opcional)
El temporizador opcional de dos velocidades amplía el tiempo operativo del actuador, en la dirección de cierre y/o de
apertura, al emitir pulsos para encender y apagar el motor. Es posible aplicar pulsos a todo el recorrido de la válvula
o solo a una parte. Los tiempos de pulsos para encender y apagar el motor pueden ajustarse.
1. Seleccione "CHANGE 2-SPEED TIMERS?" (¿Cambiar temporizadores de dos velocidades?).
2. Seleccione "YES" (Sí) para entrar en la rutina "CHANGE OPEN TIMER?" (¿Cambiar temporizador de apertura?).
3. Si se requiere una apertura lenta, seleccione "YES" (Sí), de lo contrario, seleccione "NO" para avanzar en la rutina
"CHANGE CLOSE TIMER?" (¿Cambiar temporizador de cierre?).
NO
SI
NO
NO
NO
NO
NO
SI SI
NO
SI SI SI
SI
(CERRAR)
(INTERMITENTE)
Igual que cambiar
contacto de estado R1
Igual que cambiar
contacto de alarma R1
NO
(Opción)

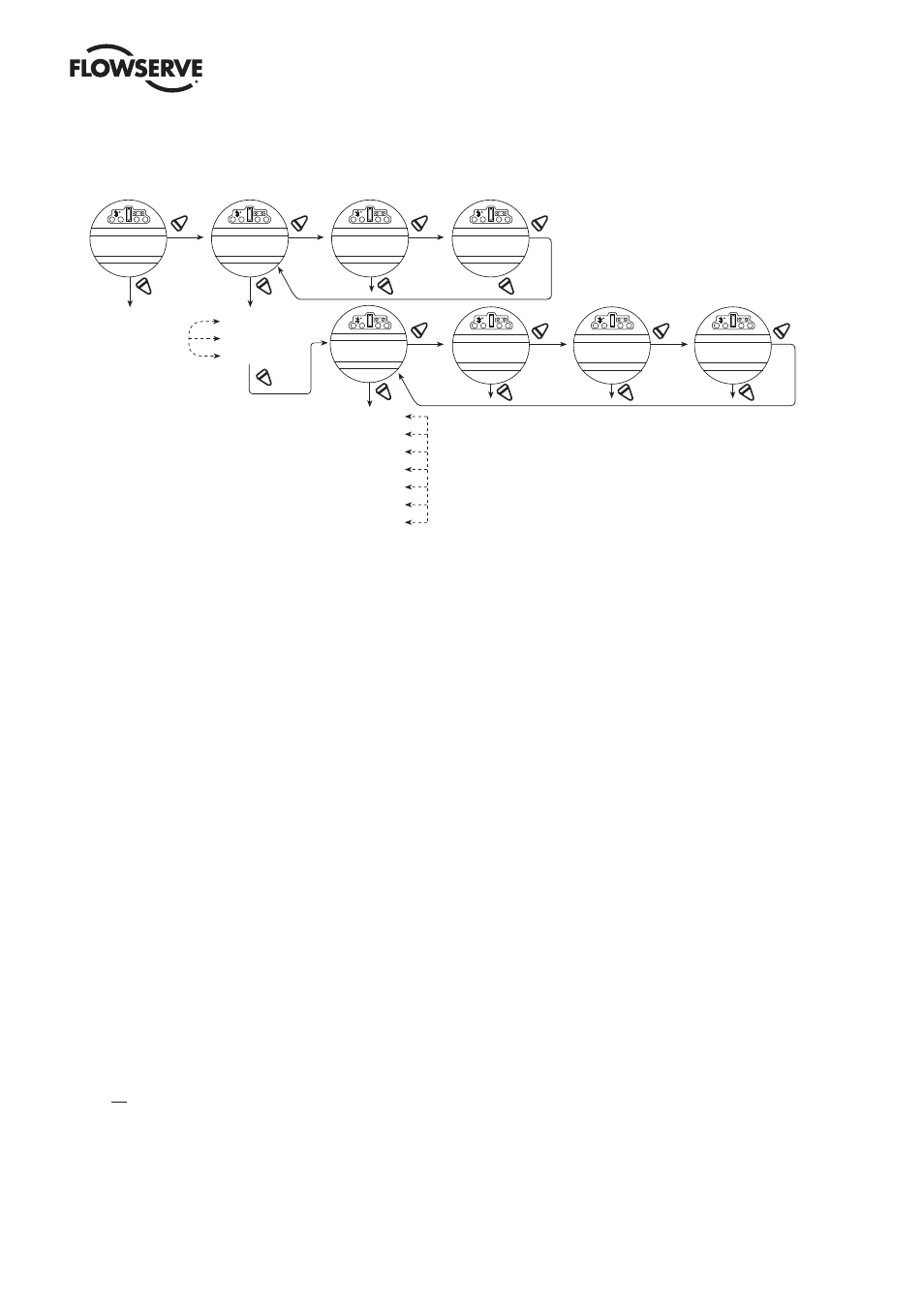

VARIAR ESTATUS &
CONTACTO ALARMA?
CAMBIAR ESTATUS
CONTACTO S1a?
CAMBIAR ALARMA
CONTACTO R1?
FUNCION DE ESTATUS
DE CIERRE?
CONTACTO
(APERTURA)-OK?
FUNCION DE ESTATUS
(SELECCION LOCAL)?
CONTACTO
(CIERRE)-OK?
CONTACTO S1b?
CONTACTO S2a?
CONTACTO S2b?
CONTACTO R2?
CONTACTO R3?
CONTACTO R4?
CONTACTO R5?
CONTACTO R6?
CONTACTO R7?
CONTACTO R8?
Nota: S1b, S2b no son configurables.
Cambiarán los estados a partir de S1a,
S2a. Por ejemplo, si S1a está configurado
como normalmente cerrado, entonces S1b
estará normalmente abierto.
NO (DESHABILITAR)
SI
HABILITAR ALARMA
CONTACTO R1?
Funciones de estado:
1. CIERRE
2. APERTURA
3. DETENIDO
4. MOVIMIENTO DE LA VALVULA
5. SELECCION LOCAL
6. SOBRECAL. DEL MOTOR
7. TORQUE EXCEDIDO
8. ANULACION MANUAL
9. VALVULA BLOQUEADA
10. CERRAR TSW
11. ABRIR TSW
12. DETENCION LOCAL/APAGADO
13. FASE PERDIDA
14. SEÑAL ESD
15. CERRAR INHIBIDOR
16. ABRIR INHIBIDOR
17. PERDIDA DE IP ANALOGO
18. CONTROL REMOTO SELECCIONADO
19. LIMIGARD ACTIVO
20. FALLA DE HARDWARE
21. RED CONTROLADA
22. CERRAR
23. ABRIR
24. MITAD DE RECORRIDO
25. CONTROL DE CSE
26. PS ACTIVO
27. PS APROBADO
28. ERROR AL OBJETIVO DE PS
29. ERROR DE RETORNO DE PS
