El uso de otros cables puede provocar la disminución de la distancia internodal y/o un aumento de errores de
comunicación.
Debe tenerse especial cuidado en la terminación de cables blindados de par trenzado en una red de control. Evite las
muescas, los cortes o las abrasiones en el aislamiento de los cables de comunicación de datos, ya que esto podría
provocar una conexión a tierra inadvertida. Además, el exceso de cable debe ser cortado, no enroscarse en espiral ni
en bucle, para evitar la inducción de ruidos en la red.
Limitorque recomienda que el cableado de comunicación remota se trace por separado de la línea principal de la red
de energía eléctrica. En concreto, el cableado de instrumentación, incluido el cableado de señal de comunicación,
analógica y discreta, debe trazarse en un conducto separado de las líneas de energía eléctrica. Si no se respeta esta
recomendación, puede ponerse en peligro la integridad de las señales de instrumentación. Si la señal está en peligro,
el MX entrará en un "estado de seguridad", por lo tanto, todos los movimientos estarán prohibidos hasta que la
comunicación se restablezca correctamente.

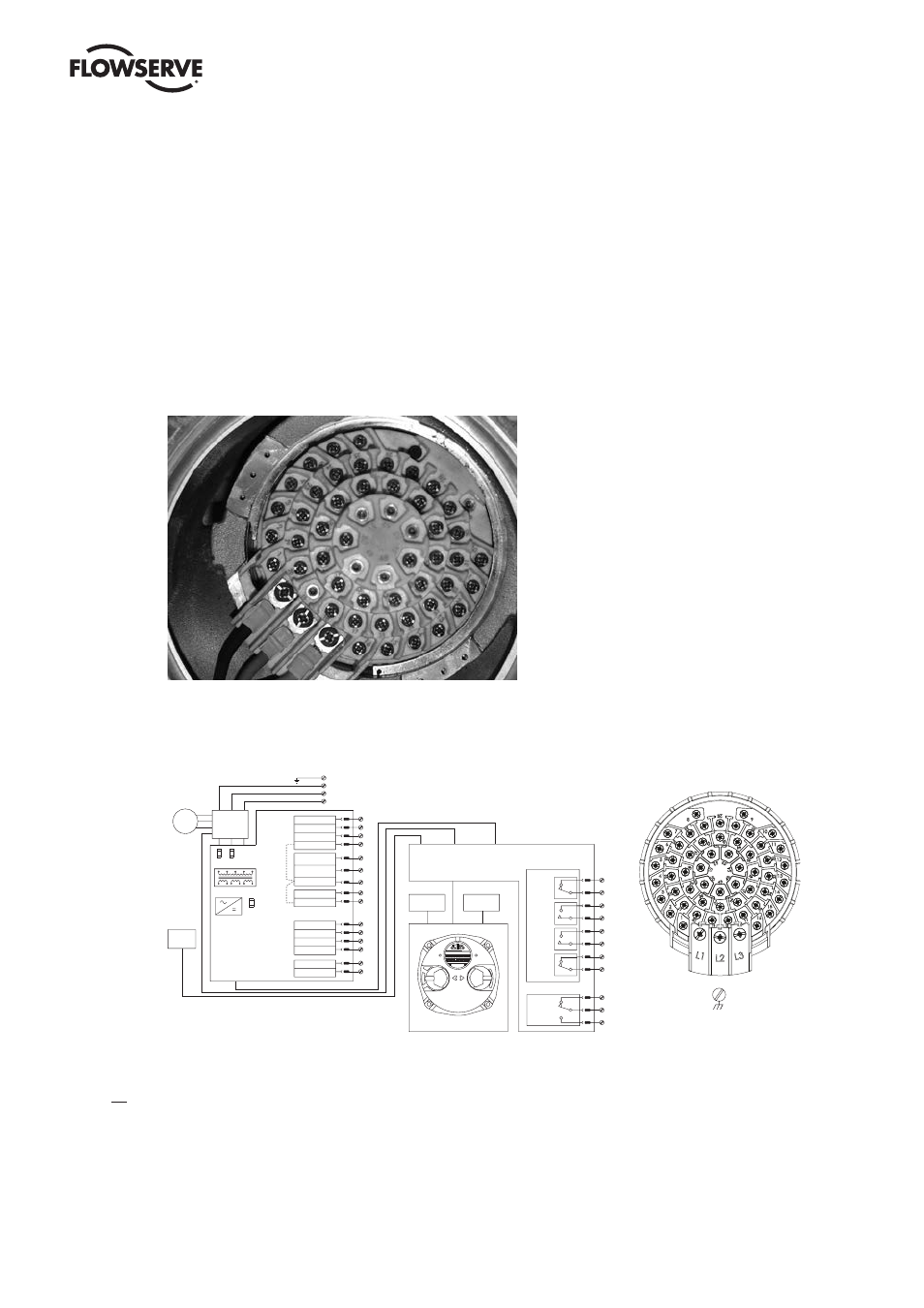

Figura 3.13: vista del bloque de terminales
Figura 3.14: diagrama de cableado estándar
NOTA: En el compartimiento de terminales del MX se envía el diagrama de cableado más actual.
Preparación del cable
Prepare el cable de red para la conexión al bloque de terminales del actuador MX como se ilustra en las figuras
3.15 a 3.18.
Lengüeta de toma de tierra
Vista del bloque de terminales
Contactores
reversibles
Cerrado
Parar
Abierto
Com.dig.N.º2-Ve
Cerrar inhibidor/
interbloqueo entrada 1
Abrir inhibidor/
interbloqueo entrada 2
Com.dig.N.º2-Ve
0 VAC
110 VAC
24 VDC +Ve
0 VDC
24 VDC +Ve
0 VDC
27
26
25
35
28
29
34
24
23
21
22
7
6
L1
L2
L3
FS1 FS2
FS3
LimiGard
MOTOR
TARJETA
ENERGIA
PE
Suministro trifásico
Suministro
de control
Entrada aux.
(opcional)
*
E.S.D. Entrada 0
Com.dig.N.º3-Ve 32
30
Sensor
Posición
44
45
48
49
46
47
50
51
S1a
S1b
S2a
S2b
Posición
de cierre
Posición
de cierre
54
53
52
Se muestra
con la fuente
de alimentación
apagada.
Panel de control
Sensor
Torque
RELE MONITOR
El circuito se muestra con la válvula en la posición completamente cerrada
y con la fuente de alimentación apagada.
Placa de procesador principal
Interruptores de salida
retroalimentación de estado
Configuración
predeterminada
CER RAD O PARAR
ABI ERTO (SI) REM OTO
LOCAL (NO )
Limitorque * Pueden agregarse puentes para conectar espacios públicos digitales -
ptos. 28 & 29, 31 y 32
Nota: el suministro de control de 110 V CA del actuador es opcional.
