PRECAUCIÓN: Quite la envoltura de los conductores trenzados con cuidado para no dañar los hilos. Esto
debilitaría el conductor. No melle los conductores al quitar el aislamiento. El mellado presiona el conducto y
puede provocar que se quiebre. Este tipo de daños puede no ser evidente a simple vista y puede ocurrir una
falla en el futuro sin previo aviso.
1. Quite 2 a 3 pulgadas (5 a 8 cm) de la chaqueta plástica exterior como se muestra en la figura 3.15. No corte ni
melle el cable de drenaje ni los conductores aislados.

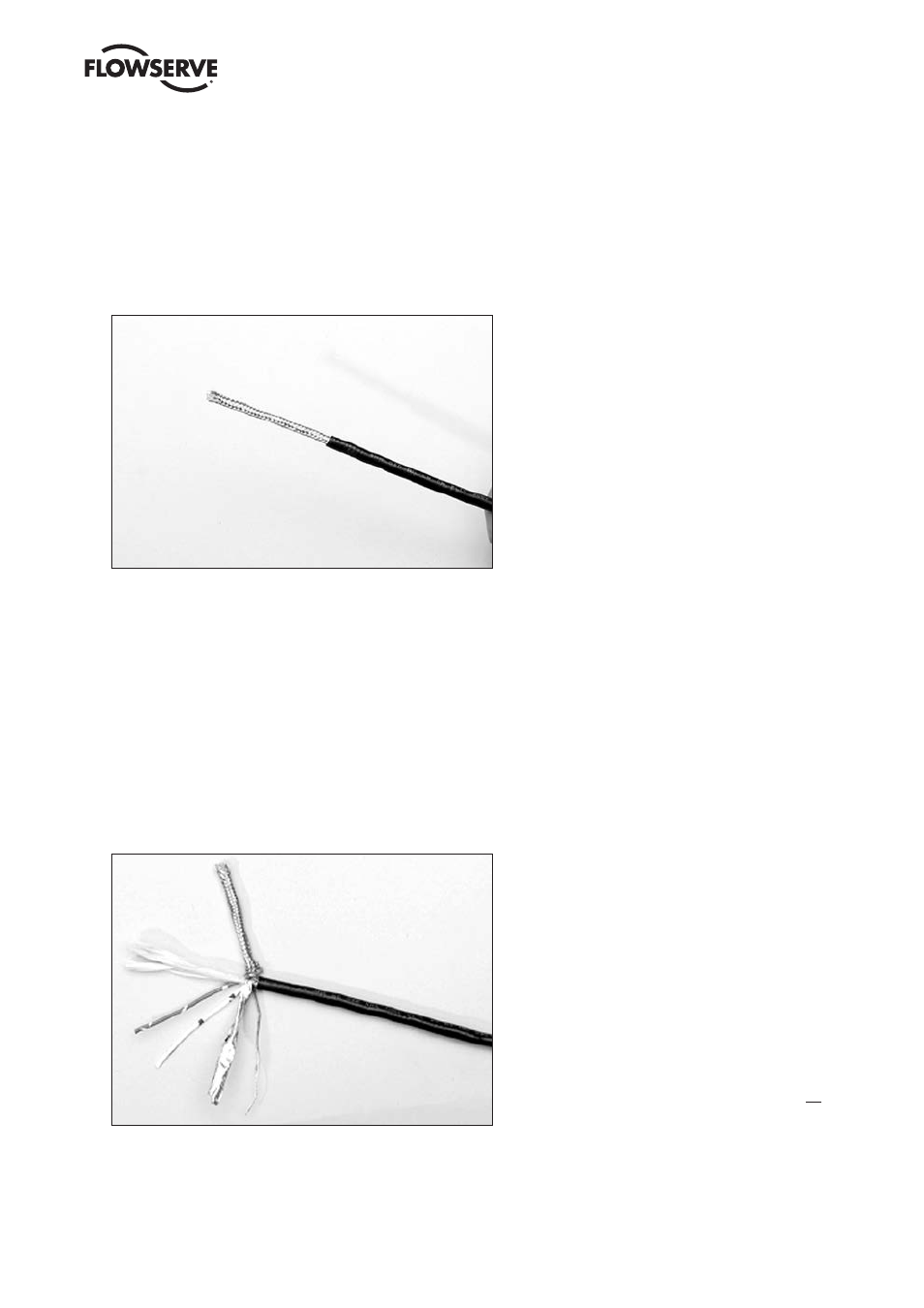

Figura 3.15: desmontaje de la chaqueta plástica exterior
2. Separe las piezas del cable. Quite la envoltura de la protección de malla y pele la protección laminada hasta el
punto donde se quitó el revestimiento exterior como se muestra en la figura 3.16.
3. Corte la protección de malla y la protección laminada. Pele el aislamiento de los conductores aproximadamente
1/2 pulgada (1 cm) como se muestra en la figura 3.17.
4. Aplique un tubo termocontraíble para aislar el cable de drenaje y proporcionar alivio de tensión al cable.
5. Instale los conectores de lengüeta tipo anillo como se muestra en la figura 3.18.
a
PRECAUCIÓN: No derrita el aislamiento.
6. Conecte los cables de red al bloque de terminales del actuador MX según la Tabla 3.4 y el diagrama eléctrico
correspondiente. La Tabla 3.3 detalla una conexión para la topología de lazo.
Figura 3.16: separando las partes del cable
