Flowserve MX Electronic Valve Actuator - Manual (Página 47)

47
Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
flowserve.com

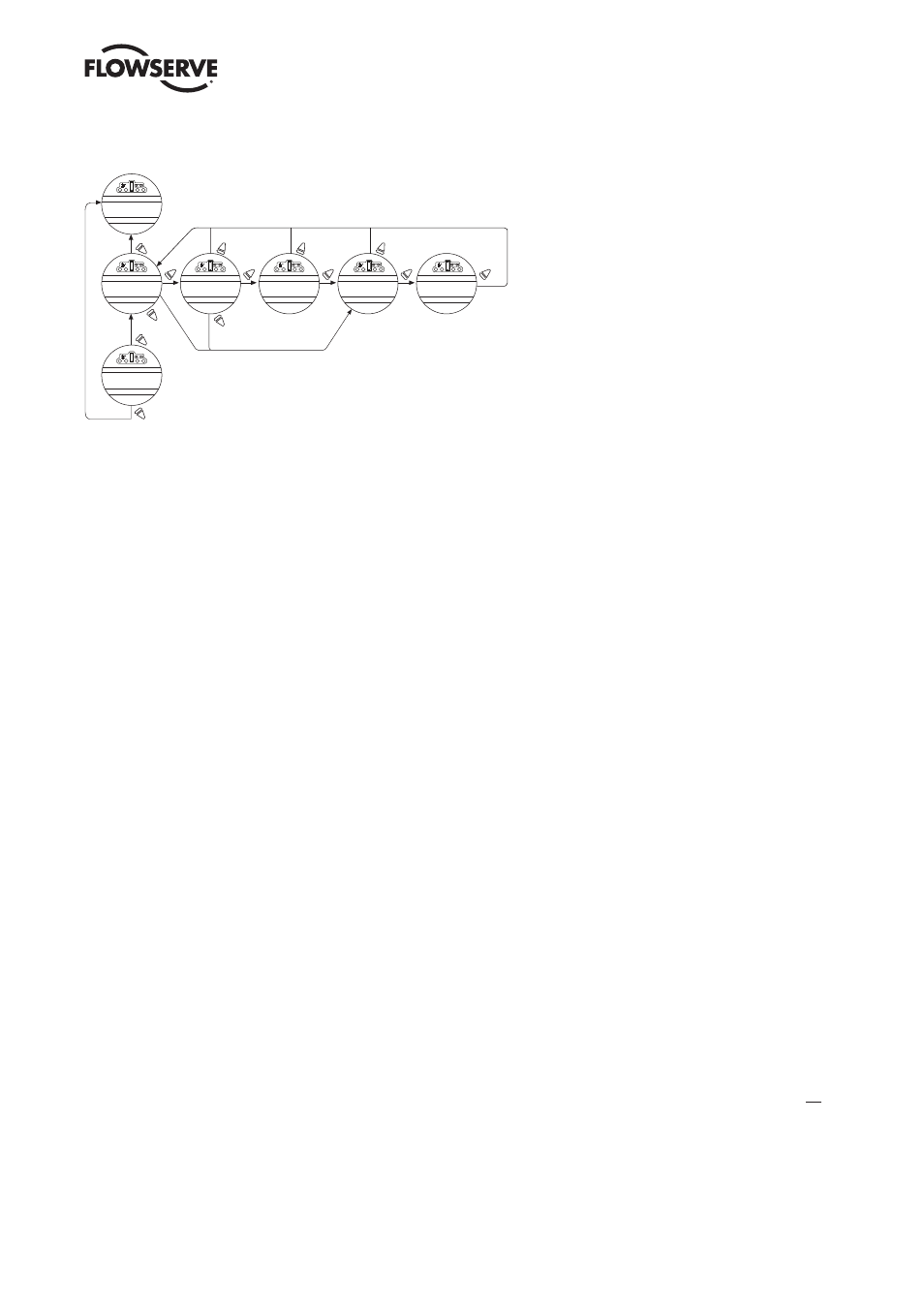

Figura 4.6: temporizador del interruptor del torque
4.6 Configuración del torque
El torque de salida puede cambiarse entre 40% y 100% del torque nominal de la siguiente manera:
1. Desde "VALVE SETUP?" (¿Configurar válvula?)o "CHANGE TORQUE TIMER?" (¿Cambiar temporizador del
torque?). (Si está habilitado) seleccione "NO" para entrar en la rutina "TORQUE SETUP?" (¿Configurar torque?).
2. Seleccione "YES" (SÍ) para cambiar la configuración.
Si se selecciona "NO", se pasara a la rutina de "POSITION SETUP?" (¿Configurar posición?).
NOTA: Excepto en el caso de los actuadores en temperaturas árticas (-30 °C o inferior), que permiten modificar el
torque a 60 % -100 %.
4.6.1 Torque de apertura y cierre de la válvula
El torque de salida del actuador para abrir o cerrar la válvula puede configurarse entre el 40% y el 100% del torque
nominal (como se indica en la placa del actuador), en incrementos de 1% (a menos que la fábrica lo limite).
Para aumentar el % del torque necesario:
1. Seleccione "NO" hasta que se indique el % deseado.
2. Seleccione "YES" (Sí) para guardar el torque necesario.
En el supuesto caso de que el usuario seleccione un asentamiento por torque máximo de menos de 100% debido a
las limitaciones de la válvula o de la caja de engranajes, esta selección puede protegerse con una contraseña.
SI1
SI5
SI2
SI4 SI6 SI8
CAMBIAR VALORES
DE TORQUE?
CHANGE TORQUE
TIMERS?
CLOSE TORQUE TIMER
ACT/INACT-OK?
CLOSE TORQUE
TIMER #SEC OK?
OPEN TORQUE TIMER
ACT/INACT-OK?
NO9
NO SI3
NO10
SI
CAMBIAR DATOS
DE VALVULA?
OPEN TORQUE
TIMER #SEC-OK?
1 - 15 SEG.
VALOR PREDETERMINADO 5 SEG.
1 - 15 SEG.
VALOR PREDETERMINADO 5 SEG.
VALOR PREDETERMINADO
ENCENDIDO
VALOR PREDETERMINADO
ENCENDIDO
SI SI7
Nota 1: YES (Sí) y asiento por torque de cierre
Nota 2: YES (Sí) y asiento por torque abierto posición de cierre
Nota 3: YES (Sí) y TIMER OFF (Temporizador desactivado)
Nota 4: YES (Sí) y TIMER ON (Temporizador activado)
Nota 5: YES (Sí) y TIMER OFF (Temporizador desactivado)
asiento por torque de apertura
Nota 6: YES (Sí) y asiento por torque de cierre
Nota 7: YES (Sí) y TIMER OFF (Temporizador desactivado)
Nota 8: YES (Sí) y TIMER ON (Temporizador activado)
Nota 9: NO y asiento por torque de apertura o cierre
Nota 10: NO y asiento por posición de apertura/cierre
