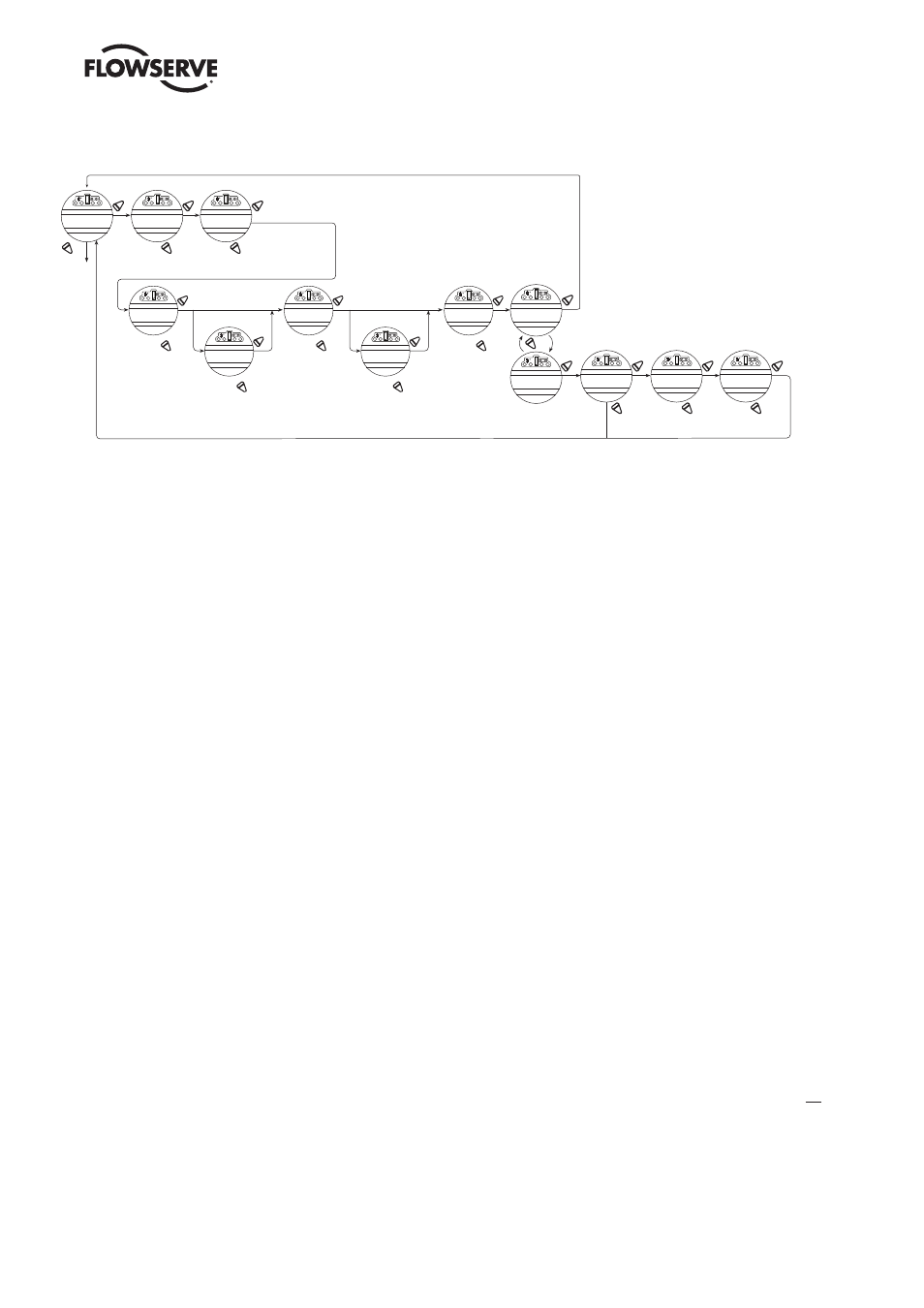

Figura 4.14: FF
4.10.8 Espera por la pérdida de comunicación
Valor predeterminado = 60 segundos
El usuario puede seleccionar el tiempo de espera antes de que se señale la pérdida de la comunicación a la red. Esta
selección se puede configurar a partir de los 120 segundos.
4.10.9 Acción de pérdida de la comunicación
Valor predeterminado = Ninguno
El usuario puede seleccionar qué acción debe tomar el actuador cuando se interrumpa la comunicación. Esta acción
se puede configurar como Cerrar, Abrir, Detener o Posición.
4.11 Opción PB
La opción PB permite controlar el actuador mediante una señal de comunicaciones Profibus. Si se ha adquirido la
opción, se habilita automáticamente. El cliente debe usar una herramienta de configuración del sistema Fieldbus para
establecer la dirección PB.
NOTA: Si no se ha adquirido la opción PB, las pantallas para cambiar PB no estarán disponibles. Para agregar la
opción PB, consulte al servicio técnico de Limitorque al (434) 528-4400.
Operación del MX en modo multicontrol: El MX tiene la capacidad de conectarse mediante cables a las entradas
digitales para el control, configurarse para un control analógico (Modutronic) o controlarse a través de protocolos de
red. Para usar esta función, seleccione "Multi-control mode" (Modo multicontrol) en la Sección 4.16, Modo remoto.
Este es el valor predeterminado para el control remoto. Hay tres modos de control remoto cuando está configurado
el modo remoto para múltiples controles: control digital, control analógico y control de la red. La operación del
control digital y control de la red se basa en la última orden recibida. La operación analógica se inicia al alternar la
entrada del usuario 2 (configurar en entrada CSE) o al interrumpir y volver a aplicar el control analógico.
NO (APAGADO)
SI
NO NO
NO
SI
SI SI SI
(1%-100%)
Incrementos de 1%
(1%-50%)
Incrementos de 1%
CAMBIAR FF? ESTATUS
(ACTIVO)-OK?
SI
CAMBIAR BANDA
PROP/MUERTA?
NO
SI
BANDA MUERTA
(2%)-OK?
BANDA PROPORCIO
(15%)-OK?
NO
ABRIR/CERRAR
MODO - OK?
MODO DE
POSICION-OK?
(CERRAR)
(ABRIR)
(DETENER)
(POSICION)
SI
NO
ACCION ESD
(IGNORAR)-OK?
(CERRAR)
(ABRIR)
(DETENER)
(POSICION)
SI SI
NO
ACCION PERD COMU
(NINGUNA) - OK?
(0-4095)
NO
RETRA PERD COMUN
(60 SEG)-OK?
(0-100%)
* *
SI
NO
MOVER A
XXX% ABIERTO
(0-100%)
SI
NO
MOVER A
XXX% ABIERTO
* Si la acción elegida es POSITION
(Posición), aparecerá este menú.
NO (0-255)
(0-4095)
SI
ESCALA ANALOGA
(0-100) - OK?
