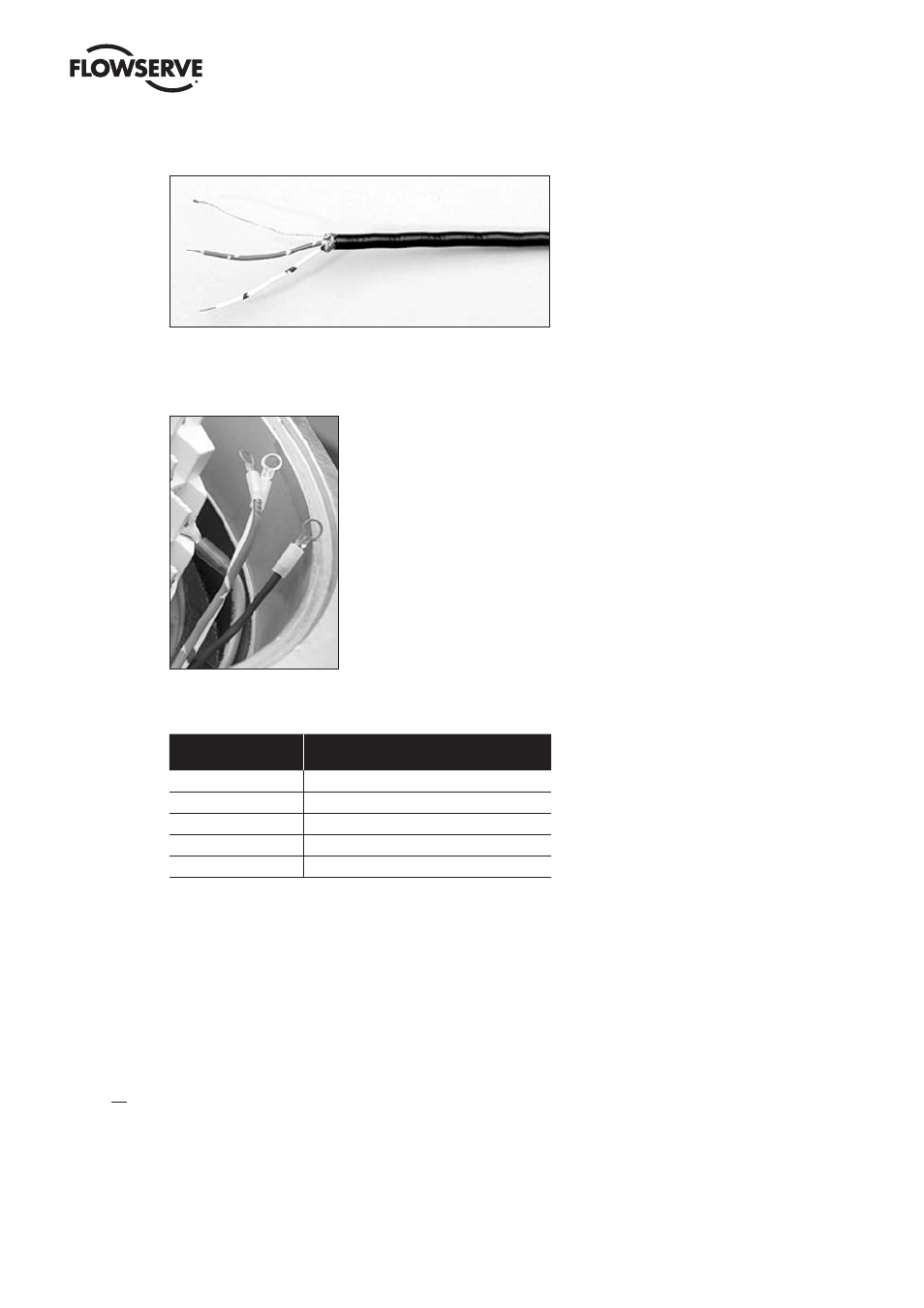

Figura 3.17: conductores con revestimiento quitado y aplicación del tubo termocontraíble
Figura 3.18: conectores de lengüeta tipo anillo
Tabla 3.4: conexiones de topología de lazo
Número de bloque de
terminales
DDC
4
DATA-A1 * ( -)
5
DATA-A1 (+)
14
DATA-A2 * ( -)
13
DATA-A2 (+)
3
Protección contra sobrevoltaje
En términos de voltaje, DATA es negativo con respecto a DATA* .
NOTA: La protección contra el sobrevoltaje debe estar conectada a tierra para ser eficaz.
NOTA: Conecte a tierra cada uno de los segmentos del cableado a un solo punto para evitar los lazos de tierra, lo
cual puede afectar el rendimiento del sistema. Verifique que el actuador esté correctamente conectado a tierra.
Limitorque define una conexión a tierra local efectiva como los puntos de conexión M3 en el cuerpo junto al bloque
de terminales. Consulte la figura 3.21.
NOTA: La conexión de seguridad a tierra no debe tocarse.
NOTA: La protección no es suficiente para evitar la inducción de fugas de voltaje en cables de señal de las líneas de
energía eléctrica.
En la figura 3.20 se muestra un diagrama de cableado de red de un bucle.
