5.10 ¿Ver estado DNET?
La pantalla "View DNET Status" (¿Ver estado DNET?) permite al usuario ver información pertinente que resume el
estado de la placa opcional DeviceNet.

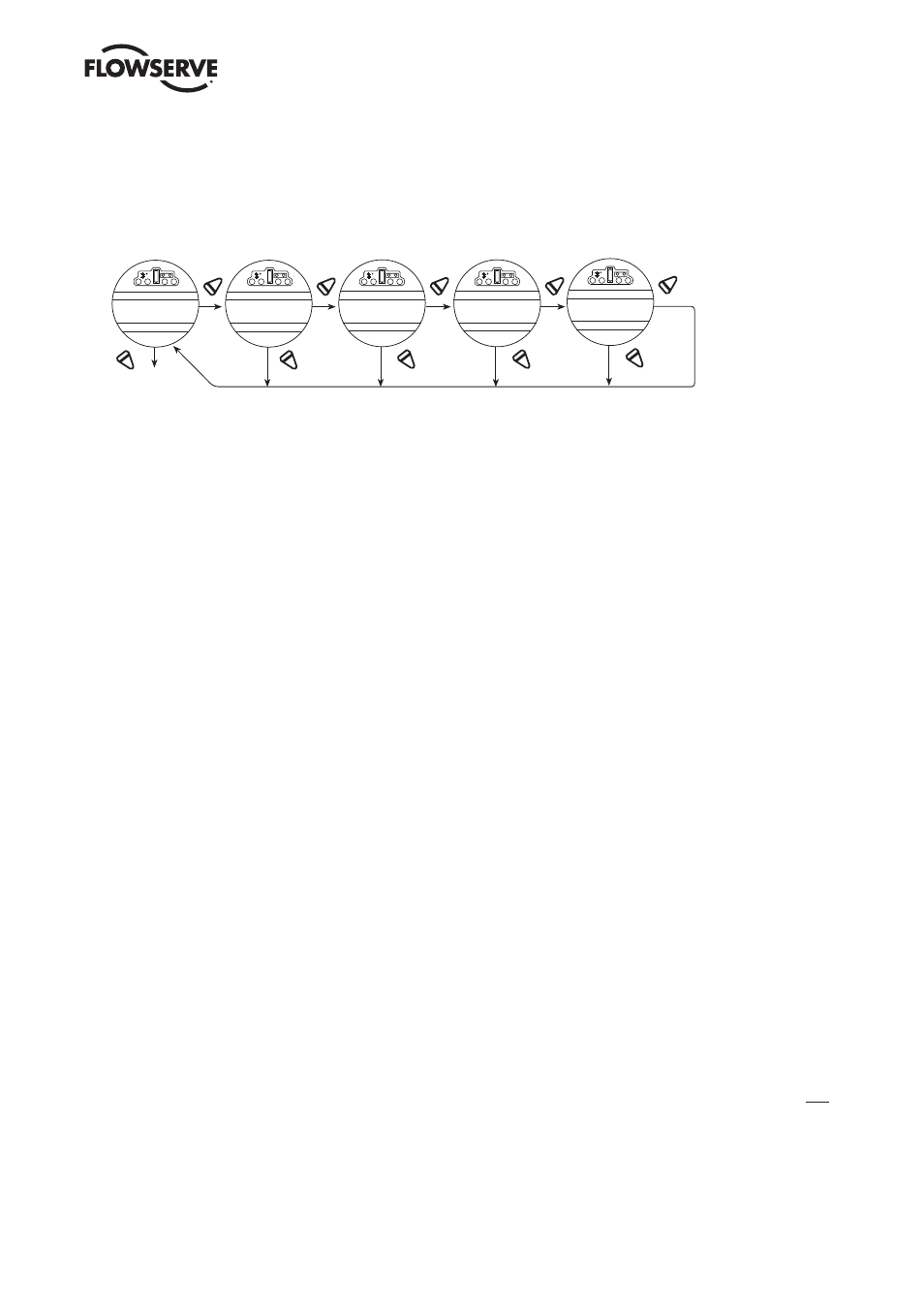

Figura 5.9: visualización del estado DNET
SI SI
NO NO
VER
ESTATUS DNET?
SI
NO
VER ESTATUS
DEL MODULO?
SI
NO
INACTIVO-OK?
SI
NO
FUERA DE LINEA
SGT?
(EN FUNCIONAMIENTO)
(ESPERA)
(RECUP. ERROR)
(NO RECUP. ERROR)
(EN LINEA)
(CONECTADO)
(TIEMPO DE CONEXION EXCEDIDO)
(ERROR DE COMUNIC.)
VER ESTATUS
DE LA RED?
VIEW MODULE STATUS? (¿Ver estado del módulo?)
Responda "YES" (Sí) para determinar el estado de cada placa DN individual en el actuador.
Las opciones de configuración son:
"OFF" (Apagado) = placa instalada pero desactivada
"STANDBY" (Espera) = el dispositivo debe ponerse en marcha debido a que no está configurado, o la configuración
es incompleta o incorrecta.
"RECOVERABLE FAULT" (Error recuperable) = las condiciones que pueden causar este evento son, p. ej., un error
de comunicación, error de alimentación eléctrica o error de la placa madre SMT de Limiguard. Es posible que deba
reiniciarse el dispositivo.
"UNRECOVERABLE FAULT" (Error irrecuperable) = se detectó un error de diagnóstico interno, por ejemplo
• Desbordamiento de la secuencia de recepción
• Desbordamiento de la secuencia de transmisión
• Desbordamiento del controlador CAN
Es posible que deba reemplazarse el dispositivo.
"SELF TESTING" = el dispositivo está en modo de autodiagnóstico
VIEW NETWORK STATUS? (¿Ver estado de la red?)
Responda "YES" (SÍ) para determinar el estado de la red DN.
"NOT ON LINE" (Fuera de línea) = el dispositivo no está en línea.
• El dispositivo aún no ha completado la prueba de autodiagnóstico.
• Es posible que el dispositivo no esté conectado a la red eléctrica, mire la pantalla de estado del módulo.
"ONLINE" (En línea) = el dispositivo está en línea, pero no tiene conexiones en el estado establecido.
• El dispositivo ha pasado la prueba de autodiagnóstico, está en línea, pero no tiene conexiones establecidas
con otros nodos.
• Para un dispositivo solo del grupo 2, significa que el dispositivo no está asignado a una unidad principal.
• Para un dispositivo compatible con UCMM, significa que el dispositivo no tiene las conexiones establecidas.
