Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
16

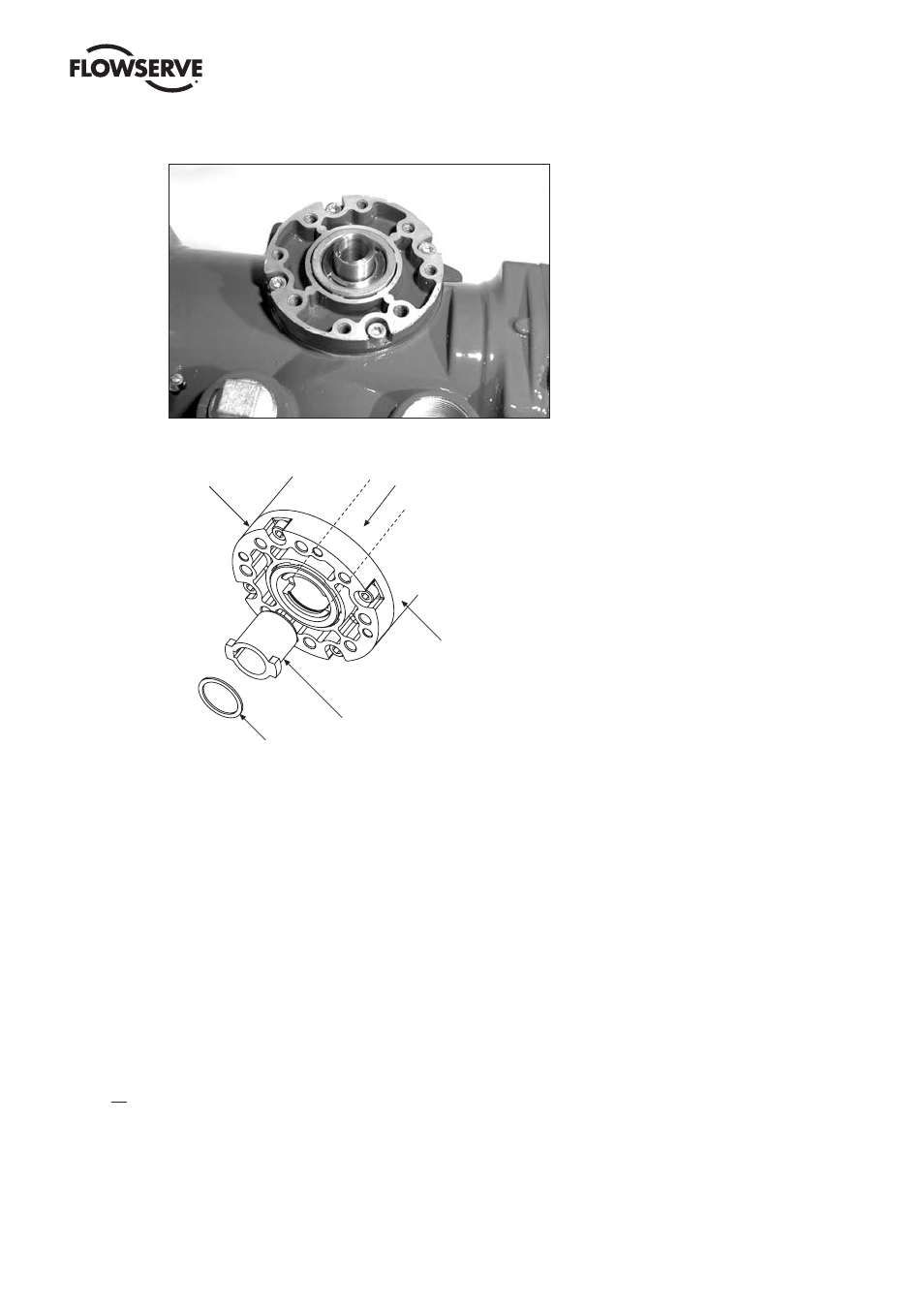

Figura 3.2 : base B4E
Figura 3.3: vista de despiece de la base B4/B4E (se muestra MX-05)
Tuerca de torque
Anillo de retención
Plato de montaje
Base MX
Manga de arrastre
Desmontaje
1. Quite el anillo de retención (base B4) o anillo en espiral (B4E) que retiene la tuerca de torque en la manga de
arrastre.
2. Quite la tuerca de torque. Si la tuerca de torque es difícil de quitar, inserte un dispositivo adecuado en la manga
de arrastre a través del orificio y golpee suavemente desde el extremo del volante para liberarlo de la rueda.
3. Mueva la tuerca de torque para que se adapte al vástago de la válvula o eje de entrada de la caja de engra-
najes (consulte LMENSS2326, Rendimiento y dimensiones de MX para una capacidad máxima del vástago).
Asegúrese de que haya suficiente espacio libre para que el ajuste sea fácil y deslice sin problemas.
Montaje
1. Limpie completamente la tuerca de torque y engrase ligeramente.
2. Sustituya la tuerca de torque en la manga de arrastre. Asegúrese de que la tuerca de torque engrane con las
lengüetas de transmisión.
3. Coloque el anillo de retención (base B4) o anillo en espiral (base B4E).
Base B1 opcional (no disponible para MX-85, MX-140 y MX-150)
Puede agregarse una base de torque opcional para permitir una mayor aceptación del vástago. Esta base se
suministra con un orificio y llave fija, según se define en la norma ISO 5210.
