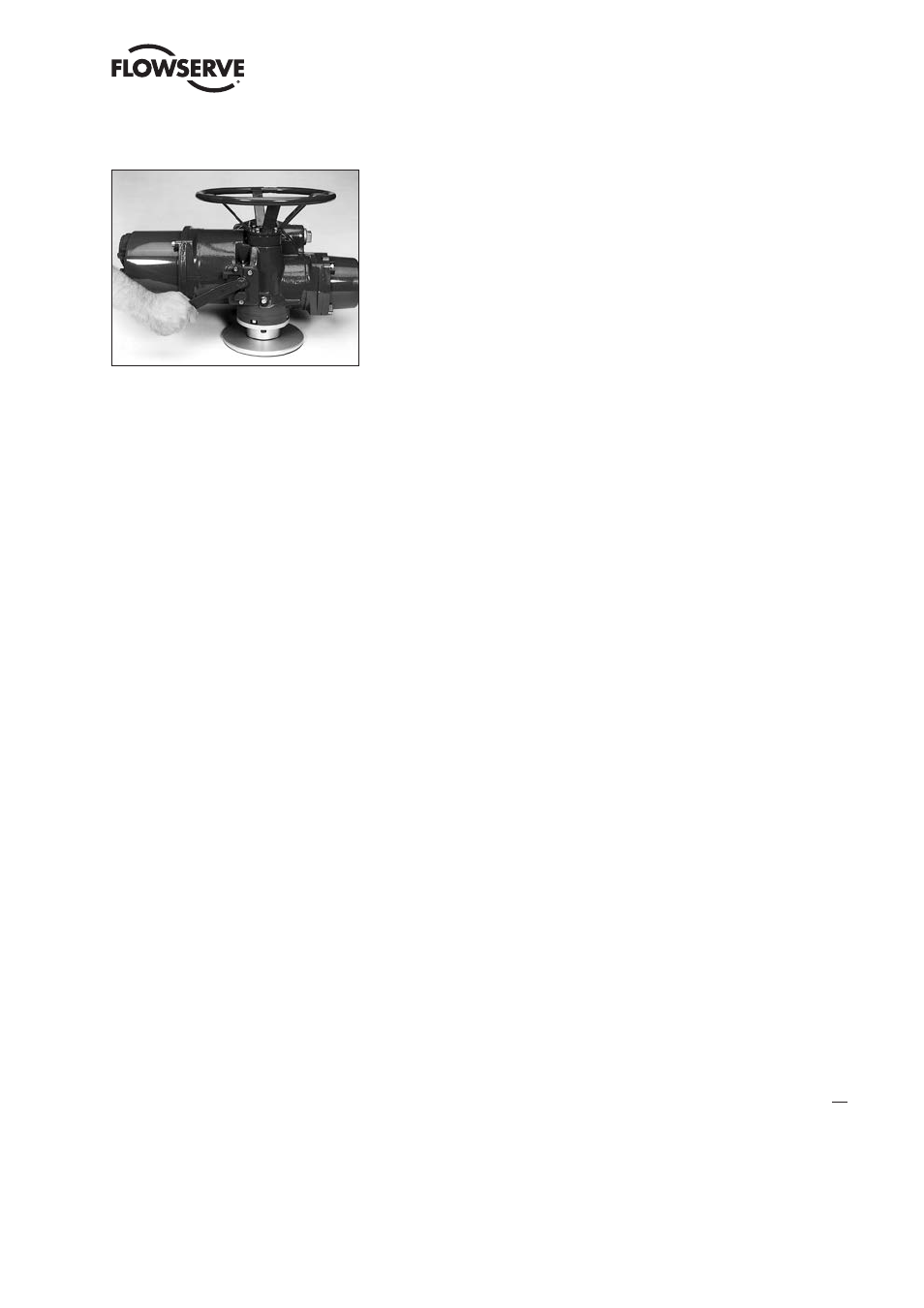

Figura 3.24: la palanca de embrague indica el sentido de engranaje (se muestra el modelo MX-05)
3.6.3 Control local
Una vez que se han establecido los límites de posición (consulte la Sección 3.5.4, Definición de los límites de
posición) y el modo predeterminado es el modo mantenido, el actuador puede controlarse localmente desde el panel
de control.
1. Coloque la perilla roja en la posición "LOCAL".
2. Seleccione "OPEN" (Abrir) o "CLOSE" (Close) a través de la perilla de control negra.
Si se seleccionó el control continuo, el actuador continuará funcionando cuando se libere esta perilla de control.
El actuador puede detenerse en cualquier momento colocando la perilla roja en la posición "STOP" (Detener) o la
dirección puede invertirse o detenerse con la perilla de control negra.
Si se seleccionó el modo de control no continuo (mando por impulsos), el actuador puede acercarse a cualquier
posición intermedia si se mantiene presionada la perilla de control negra en la posición deseada, "OPEN" (Abrir) o
"CLOSE" (Cerrrar), durante el tiempo que sea necesario. El actuador se detendrá cuando se libere la perilla.
3.6.4 Control remoto
Una vez que se han establecido los límites de posición y se ha habilitado el modo remoto:
1. Coloque la perilla roja en la posición "REMOTE" (Remoto) para permitir el manejo del control mediante un
dispositivo remoto. Se impedirá el modo local "OPEN/CLOSE" (Abrir/Cerrar).
2. Si gira la perilla de control roja a la posición "STOP" (Detener), se detendrá automáticamente el actuador inde-
pendientemente de la señal del control remoto a menos que se haya seleccionado la anulación de ESD. Consulte
la Sección 4.18, Anulaciones de ESD (Parada de emergencia).
La perilla de control roja se puede bloquear en o fuera de cualquiera de las tres posiciones, "LOCAL/STOP/REMOTE"
(Local/Detener/Romota) con un candado. Se recomienda un candado de 1/4 de pulgada.
La pantalla LCD muestra el estado y la posición de la válvula. En el modo de operación normal, la línea superior
muestra "XXX % OPEN" (xxx% abierto), mientras que la línea inferior de la pantalla muestra "STATUS OK" (Estado
correcto). Consulte en la Sección 4.13 , Estado y contactos de alarma, una lista de alarmas o mensajes de estado. En
la Tabla 3.9, se detallan los indicadores LED de la configuración predeterminada.
