45
Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
flowserve.com

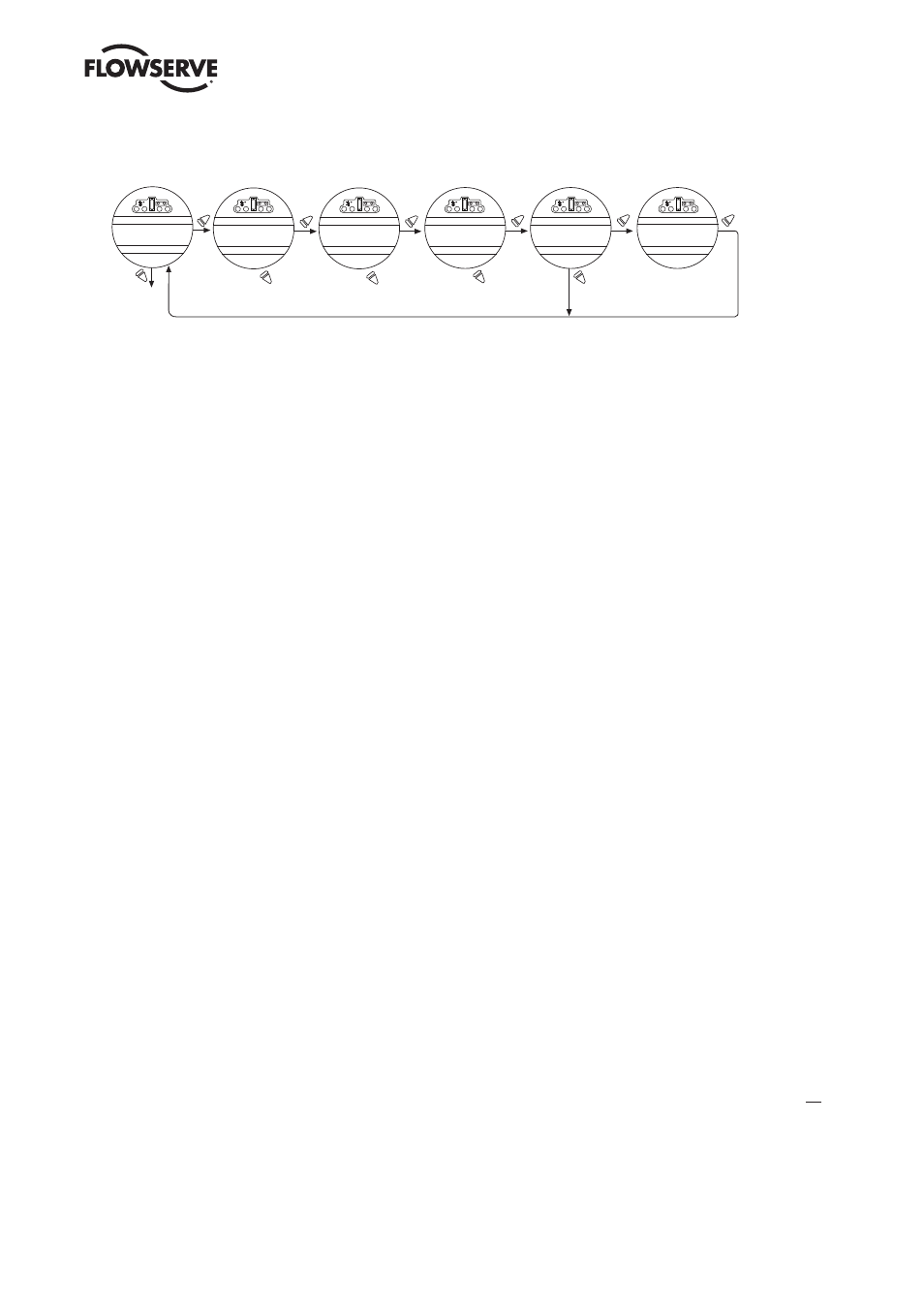

Figura 4.5: nueva contraseña
El dígito 3 estará
entre paréntesis;
“NO” altera el dígito 3
El dígito 2 estará
entre paréntesis;
“NO” altera el dígito 2
CAMBIAR CLAVE CLAVE ES (0)0 0
DIGITO 1-OK?
CLAVE ES 4(0)0
DIGITO 2-OK?
CLAVE ES 42(0)
DIGITO 3-OK?
CLAVE ES 423
CLAVE OK?
SALVAR CLAVE
423 - OK?
NO NO NO NO NO
SI SI SI SI SI SI
El dígito 1 estará
entre paréntesis;
“NO” altera el dígito 1
4.4 Configuración de la válvula
La configuración de la válvula permite modificar el actuador para adaptarse al tipo de válvula que esté montada.
4.4.1 Dirección de cierre
Valor predeterminado = Sentido horario para cerrar
La mayoría de las válvulas requiere una rotación en sentido horario de la manga de arrastre del actuador si se mira
desde arriba del actuador.
1. Active la operación manual y verifique si la válvula se cierra con rotación en sentido horario o antihorario del
volante.
2. Seleccione "NO" hasta que se visualice la dirección correcta, luego seleccione "YES" (Sí).
NOTA: En caso de duda en cuanto al asiento de la válvula, consulte con el fabricante de la válvula.
NOTA: Para las válvulas de asentamiento por torque, asegúrese de que el límite de Posición no esté establecido en
"TORQUE". Se recomienda establecer el límite de Posición en aproximadamente una vuelta del volante (360°) en la
dirección opuesta del asentamiento por "TORQUE".
4.4.2 Asentamiento de cerrado
Valor predeterminado = Asentamiento por posición
1. Configure el actuador para que se cierre en el límite “TORQUE” para los tipos de válvula de asiento como las
válvulas de compuerta y globo.
2. Seleccione el límite "POSITION" (Posición) para los tipos de válvulas como válvulas esféricas, mariposa, tapón,
compuerta de esclusa, paralelas, tipo cuchilla y paso completo.
3. Seleccione "NO" hasta que se muestre el asiento requerido.
4. Seleccione "YES" (Sí).
4.4.3 Asentamiento de apertura
Valor predeterminado = Asentamiento por posición
La mayoría de las válvulas, independientemente de su construcción, asientan por posición en el sentido de apertura.
Algunas válvulas son de "asentamiento trasero" y requieren asentar por torque en el sentido de apertura.
1. Seleccione "NO" hasta que se muestre el asiento requerido.
2. Seleccione "YES" (Sí) para volver a la pantalla "VALVE SETUP?" (¿Configurar la válvula?).
